商用多眼燃气炉灶连烤箱结构设计

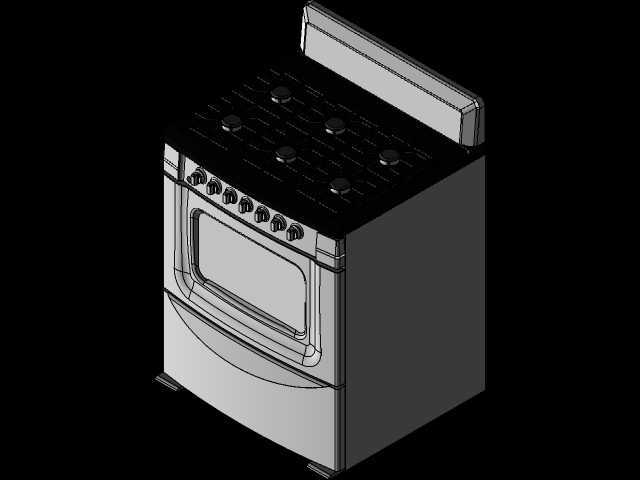

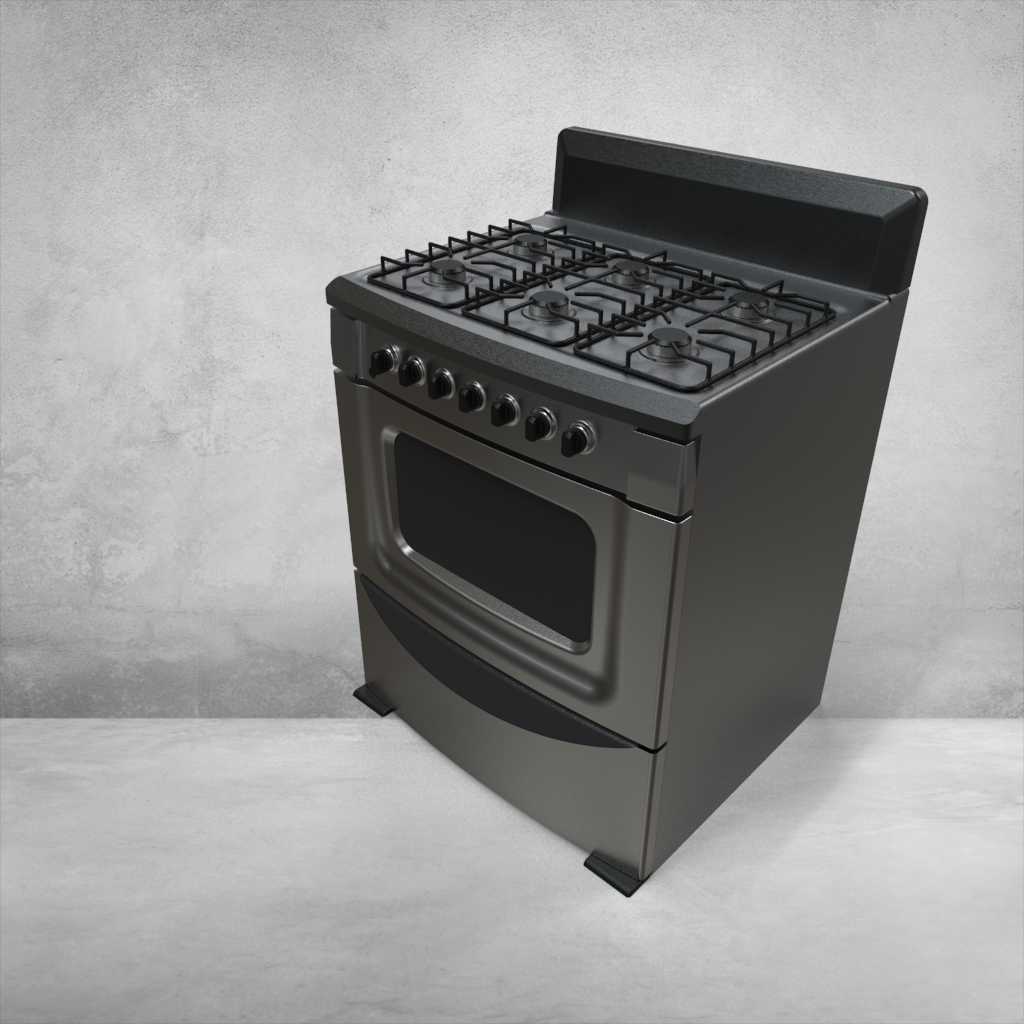

　　这款集成式燃气烹饪设备，核心面向餐饮门店后厨、单位食堂等高频烹饪场景设计，将多眼燃气灶台与下部烤箱腔体整合为一体式落地结构，可同时满足多灶眼明火烹饪、腔体焖烤两类烹饪需求，适配中式爆炒、西式煎烤、面点烘焙等多元烹饪操作，在商用后厨场景中可有效减少设备占地，优化后厨操作动线，避免多台分散设备带来的管线排布杂乱、操作空间割裂问题。从结构设计逻辑来看，建模过程完全参照实体设备的实测尺寸逆向推导，首先确定整机的落地安装边界：整机宽度适配商用后厨标准操作台面预留宽度，深度匹配常规后厨操作通道的预留安全距离，整机高度贴合人体站立操作的舒适区间，底部设置四个可调高度的支撑脚，可适配后厨地面存在的微小不平整，保证设备放置稳定无晃动，同时支撑脚预留的离地间隙可满足日常地面清洁、底部管线检修的操作空间。

　　上部灶台区域设置六个独立燃气炉头，每个炉头对应独立的控制旋钮，旋钮排布在灶台前缘的操作面板上，操作时无需探身越过高温灶面即可完成火力调节，每个旋钮的旋转行程对应0到最大火力的线性调节区间，建模时还原了旋钮的防滑纹理、档位定位的卡位结构，保证虚拟装配时旋钮与阀体的配合间隙符合实际装配公差。炉头周边设置一体式承液盘，可承接烹饪过程中溢出的汤汁、洒落的食材残渣，承液盘边缘做翻边处理，与灶台台面的嵌合缝隙控制在合理范围，避免液体渗入设备内部，同时承液盘为可拆式结构设计，建模时预留了拆卸间隙，方便日常清洁维护。灶台后侧设置一体式挡油背板，高度可阻挡烹饪时的油星溅到后方墙面，背板顶部做圆弧过渡处理，避免直角结构积存油污。

　　下部烤箱腔体采用双层壳体结构，中间预留空气隔热层，可降低烤箱工作时外壳的表面温度，避免操作人员误触烫伤，烤箱门采用带观察窗的结构，观察窗采用耐高温透明材质，门体周边设置耐高温密封胶条，保证腔体闭合时的密封性，减少热量流失，门体铰链采用可调式结构，建模时还原了铰链的转动行程、门体开启后的限位角度，保证门体开启到最大角度时不会与地面或周边设备发生干涉，烤箱门下方设置一体式储物抽屉，可放置烤盘、烤架等烹饪配件，抽屉滑轨采用承重式结构，可承受满放配件的重量不会出现变形卡滞。

　　设备的燃气进气接口设置在设备后侧下部，建模时预留了标准燃气管道的连接空间，同时预留了通风散热的孔隙位置，保证设备内部燃烧组件的供氧需求，设备后侧的边角做圆弧过渡处理，避免安装时与墙面、周边设备发生硬碰撞损伤漆面。从建模细节来看，所有钣金件的折弯圆角、焊接拼缝位置都参照实体设备做了还原，没有出现不符合钣金加工工艺的直角尖角结构，所有操作部件的位置都符合人体工程学要求，控制旋钮的间距足够操作人员带隔热手套操作时不会误触相邻旋钮，炉架的高度适配商用炒锅、平底锅的放置需求，炉架的爪型结构可稳定放置不同直径的锅具，不会出现滑锅问题。
