减速机配套阶梯式动力输出传动轴结构

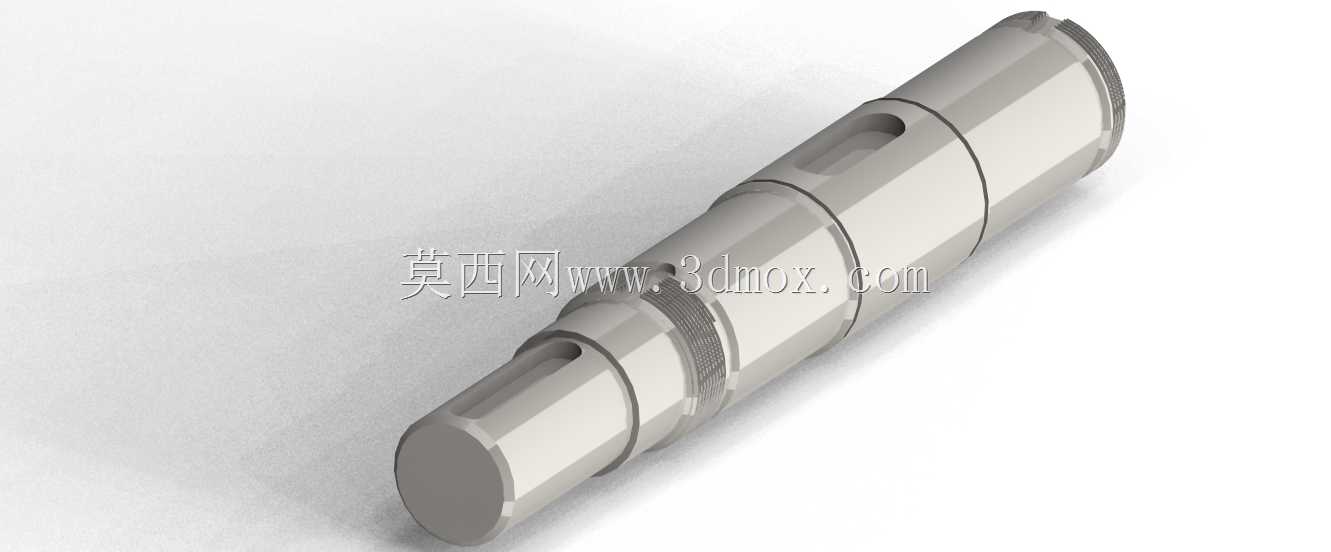

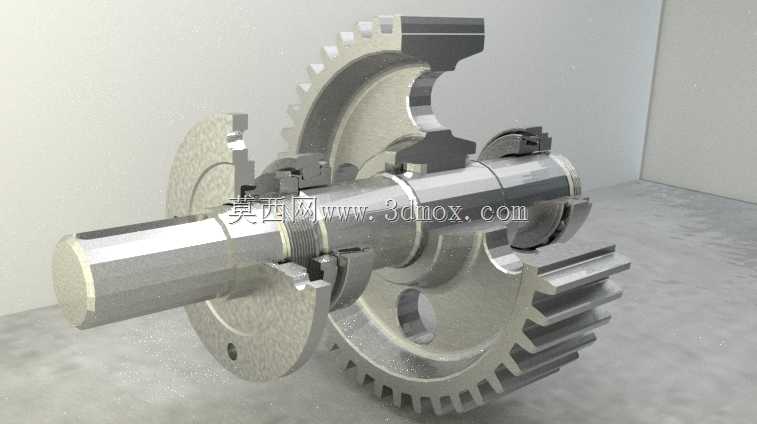

该传动轴是减速机动力传递链路中的核心执行部件，主要应用于工业减速机、重载齿轮箱的动力输出端，承担将减速机构啮合后的旋转扭矩稳定传递至外接执行负载的核心作用，广泛适配冶金输送设备、矿山破碎机组、轻工包装生产线等需要低速大扭矩动力输出的工业场景，是动力传动系统中衔接减速单元与终端作业部件的关键受力构件。从功能特性来看，该轴采用多阶梯变径结构设计，不同轴段分别承担定位、承载、传动、密封的专属功能：靠近动力输入端的轴段设置有标准键槽结构，用于与减速机末端的正齿轮实现周向固定，传递齿轮啮合输出的旋转扭矩，键槽的位置与深度经过受力校核，可避免重载工况下键连接出现压溃、打滑失效；中间轴段预留有轴承安装位，可适配深沟球轴承与锁紧组件的装配需求，通过轴肩实现轴承内圈的轴向定位，配合轴承座完成轴系的径向支撑，保障轴体高速旋转时的同轴度，降低运行过程中的径向跳动量；轴身设置的密封件安装槽可适配骨架油封装配，能够阻隔齿轮箱内部润滑油外泄，同时防止外部粉尘、水汽侵入箱体内部破坏润滑环境；末端轴段设置有外接负载连接结构，可通过键连接或法兰对接的方式与联轴器、传动滚筒等外接部件相连，将减速后的动力稳定输出。在设计思路上，该轴整体采用同轴阶梯式布局，所有轴段保持统一回转中心，从结构上保障动平衡性能，避免高速旋转时产生偏载振动；各轴段之间的过渡位置采用圆角过渡处理，有效降低应力集中系数，提升轴体在交变扭矩载荷下的疲劳强度，避免长期变载工况下出现轴段断裂风险；轴身的卡簧槽、锁紧卡槽结构经过尺寸匹配设计，可实现轴承、密封件、传动齿轮的快速轴向定位，减少装配过程中的调整工作量，提升整机装配效率。从安装边界来看，该轴的各段轴径、轴向尺寸均与适配型号的减速机箱体、轴承、齿轮、密封件参数完全匹配，安装时可直接沿箱体轴孔穿入，依次完成齿轮锁紧、轴承压装、密封件嵌入、端盖固定的工序即可完成装配，无需额外进行二次加工修配；轴体的总长度、最大回转直径均控制在适配减速机箱体的内部安装空间范围内，装配后不会与箱体内壁、其他传动齿轮产生运动干涉，可保障齿轮箱内部传动链路的顺畅运行。
