剖分式双级圆柱齿轮减速箱结构设计

这款剖分式双级圆柱齿轮减速箱，是工业传动系统中应用极为广泛的动力匹配核心部件，主要承担原动机与工作机之间的转速转换、扭矩放大功能，适配输送线、搅拌设备、起重卷扬、轻工包装、矿山给料等多类需要低转速大扭矩输出的工业场景，能够有效匹配高转速电机与低转速执行机构的参数差，避免动力端与负载端直接连接带来的冲击、过载损耗问题。

从实际用途来看，该减速箱可在环境温度-10℃到40℃的常规工业车间环境下稳定运行，输入轴可直接通过联轴器连接Y系列三相异步电机输出端，输出轴可通过联轴器、链轮、带轮等结构连接负载端，额定输入转速适配常规四级电机的1400余转每分钟工况，经过两级齿轮减速后可获得适配多数工业负载的低转速输出，传动过程平稳，可承受持续的额定扭矩负载，同时具备一定的短时过载能力，应对负载端的瞬时冲击。

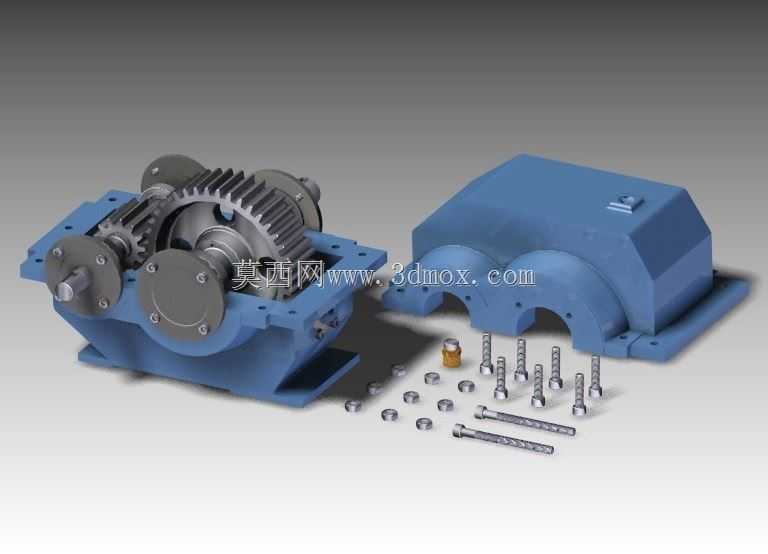

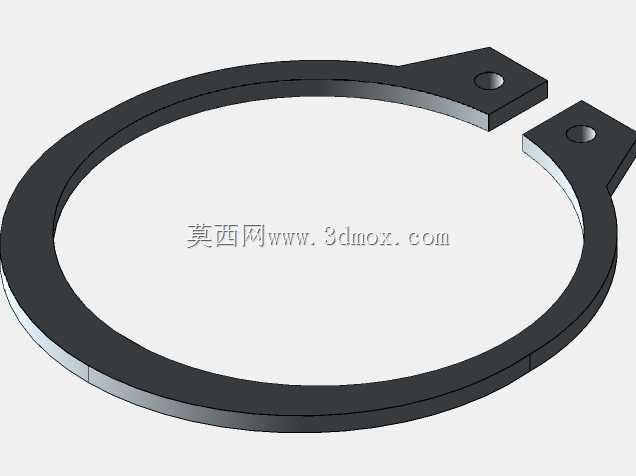

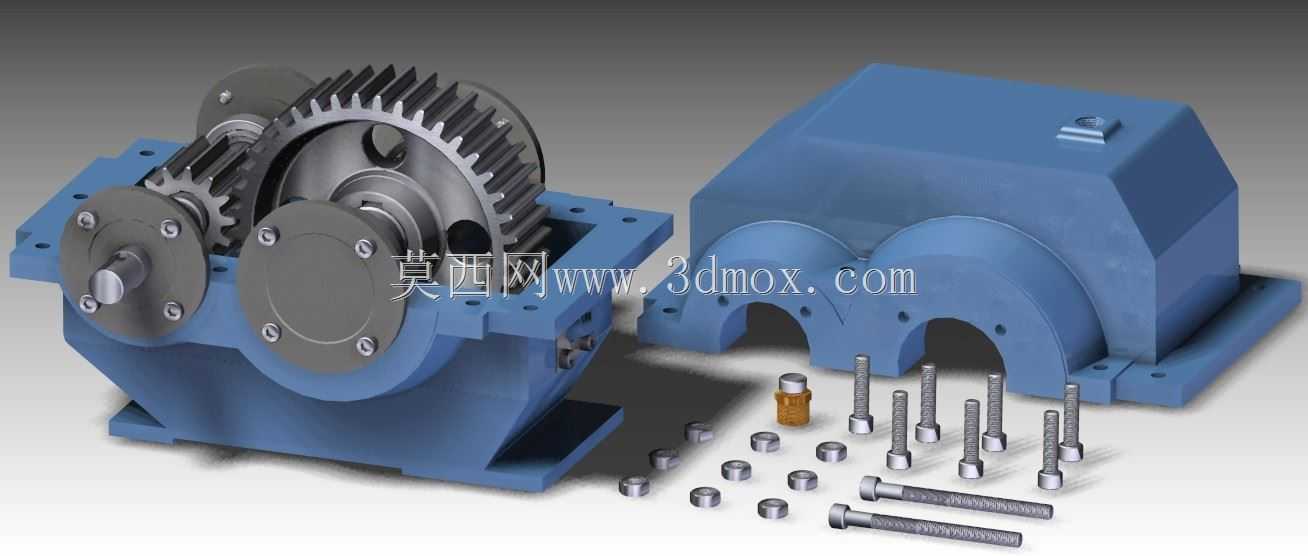

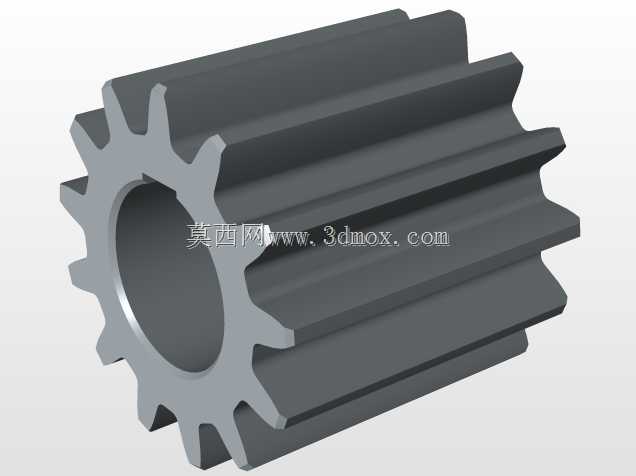

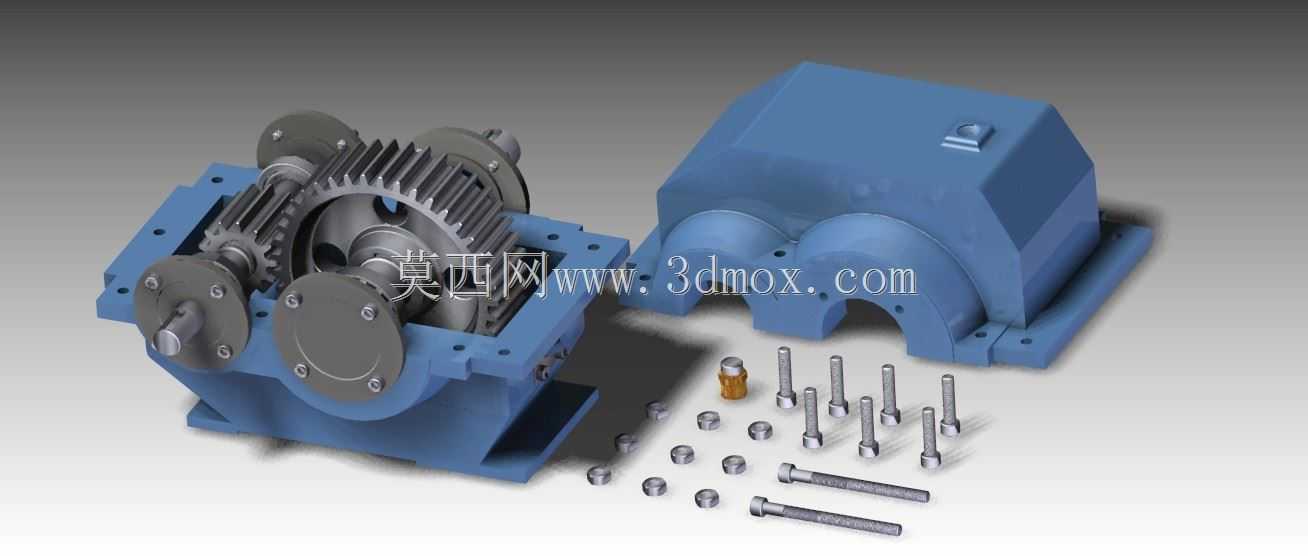

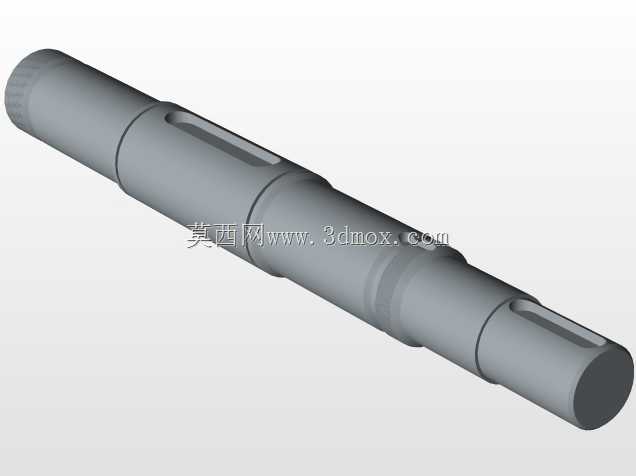

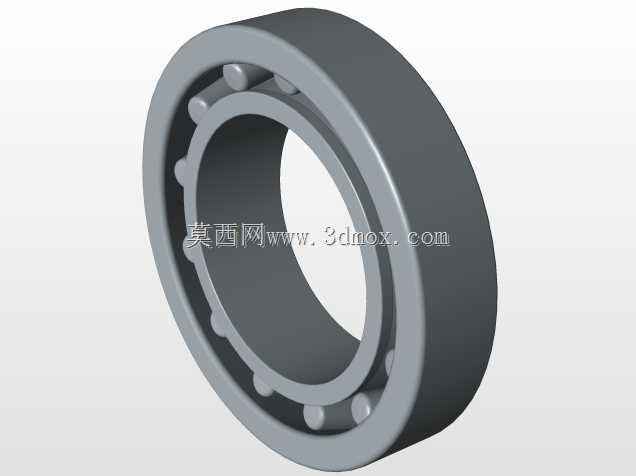

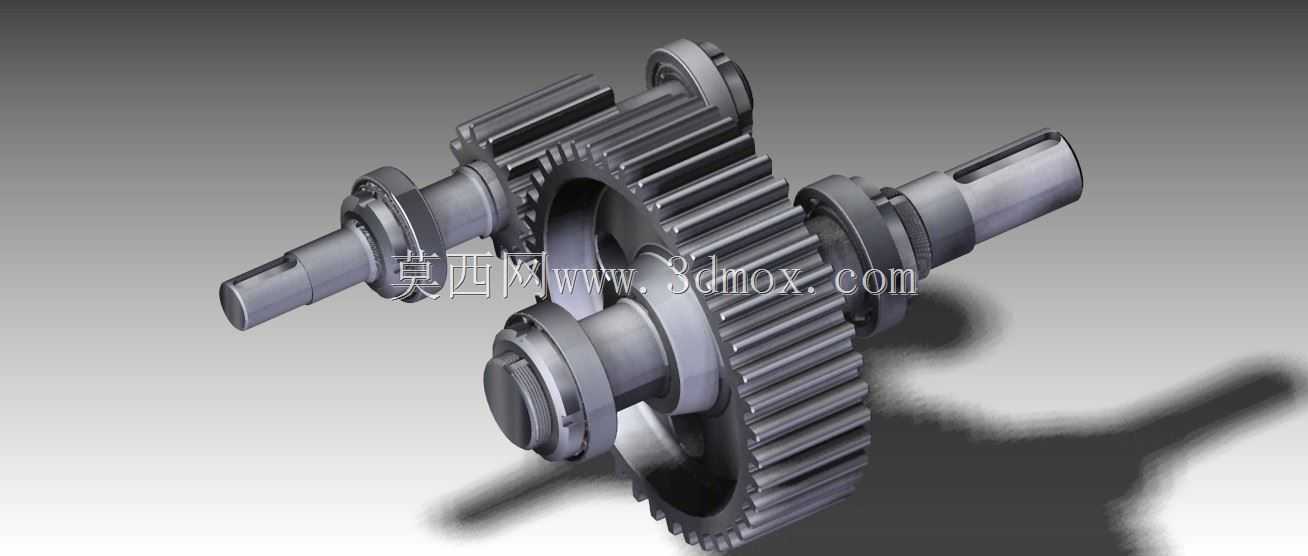

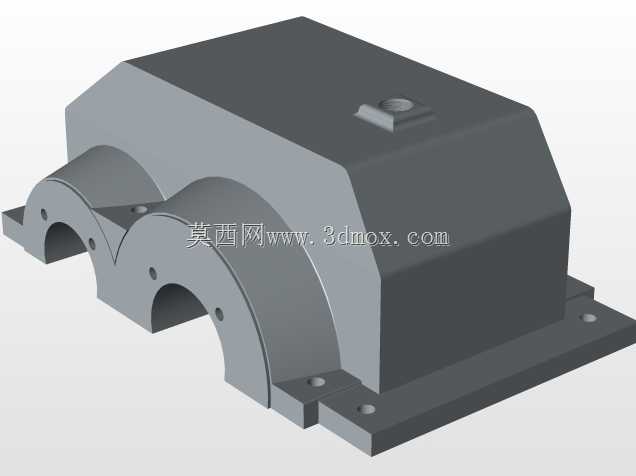

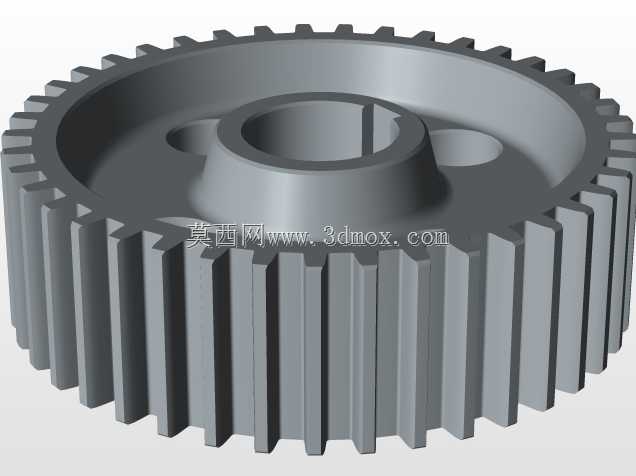

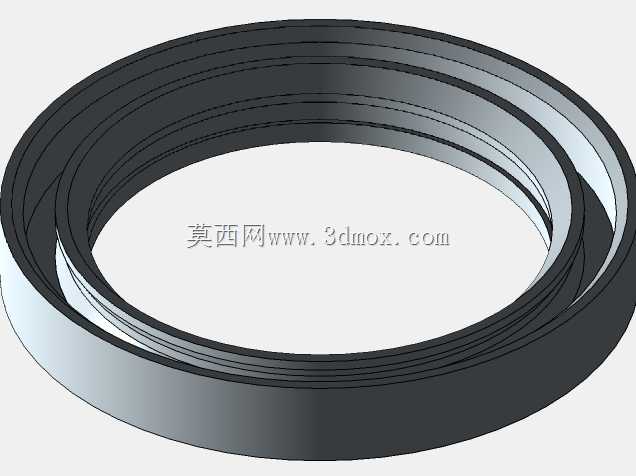

产品功能特性上，采用上下剖分的箱式结构，上下箱体通过沿箱体结合面均匀布置的螺栓实现紧固连接，结合面经过精密铣削加工保证密封性能，避免箱体内润滑油渗漏；箱体内腔设置有两级渐开线圆柱齿轮传动副，齿轮采用合金钢材质的硬齿面设计，齿面经过磨削加工保证啮合精度，传动效率高、噪音低、使用寿命长；输入轴、中间轴、输出轴均通过深沟球轴承支撑在箱体轴承座孔内，轴承位置配置有对应规格的孔用挡圈实现轴向定位，轴伸端配置有骨架油封实现动密封，既防止箱体内润滑油沿轴向外漏，也阻挡外部粉尘、碎屑进入箱体内部污染润滑油与传动部件；箱体侧面设置有油位观察结构、底部设置有放油螺塞，方便日常运维时检查油位、更换润滑油，顶部设置有透气帽，平衡箱体内外气压避免运行升温后内部压力过高造成密封失效。

设计思路上，整体采用经典的两级展开式圆柱齿轮减速布局，结构简单紧凑，加工工艺性好，各级齿轮的参数匹配经过严谨的传动比分配，保证各级齿轮的承载能力均衡，避免单级齿轮过载提前失效；箱体采用铸铁材质铸造而成，具备足够的刚性与减震性能，可吸收齿轮啮合过程中产生的振动，降低运行噪音，箱体底部设置有带安装孔的地脚结构，可通过螺栓直接固定在设备安装基座上，安装稳固性强。

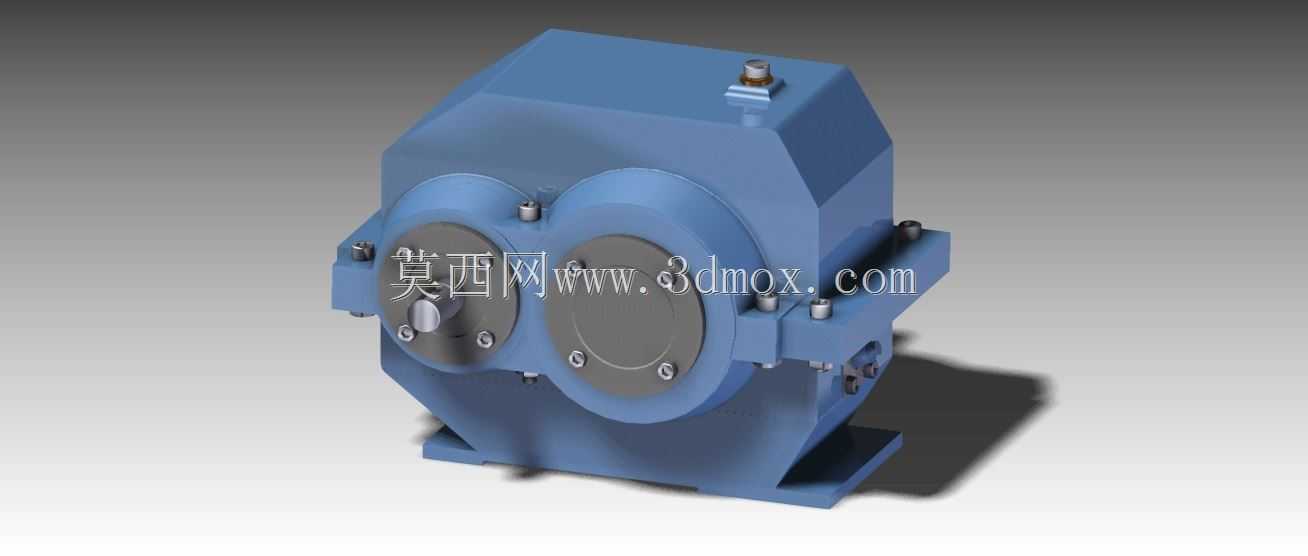

外形尺寸与安装边界方面，整体箱体为方正的箱型结构，地脚安装孔的中心距、轴伸的直径与伸出长度、输入输出轴的中心高均符合通用减速箱的安装尺寸规范，可直接替换同参数规格的老旧减速箱，无需对设备安装基座做额外改造；箱体上部的剖分面设计使得后期检修时无需拆卸输入输出端的连接部件，仅需拆开上下箱体连接螺栓即可吊走上箱盖，直接对内部齿轮、轴承、轴类零件进行检查、更换，大幅降低后期运维的拆装难度与时间成本。所有配套的紧固件均采用标准公制规格，密封件、轴承均为通用标准件，后期更换配件采购便捷，无需定制特殊零件，可有效降低设备的全生命周期维护成本。
