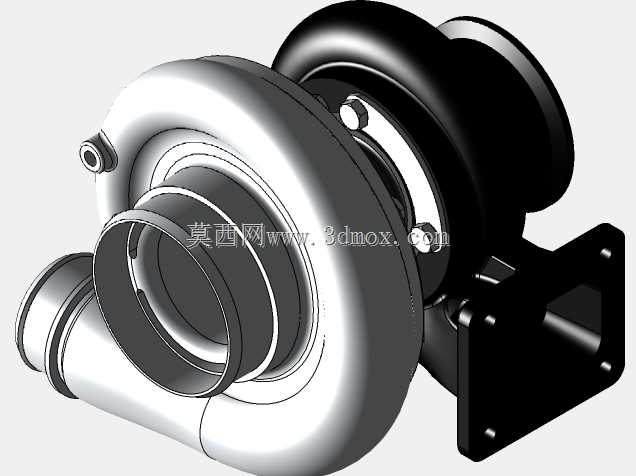

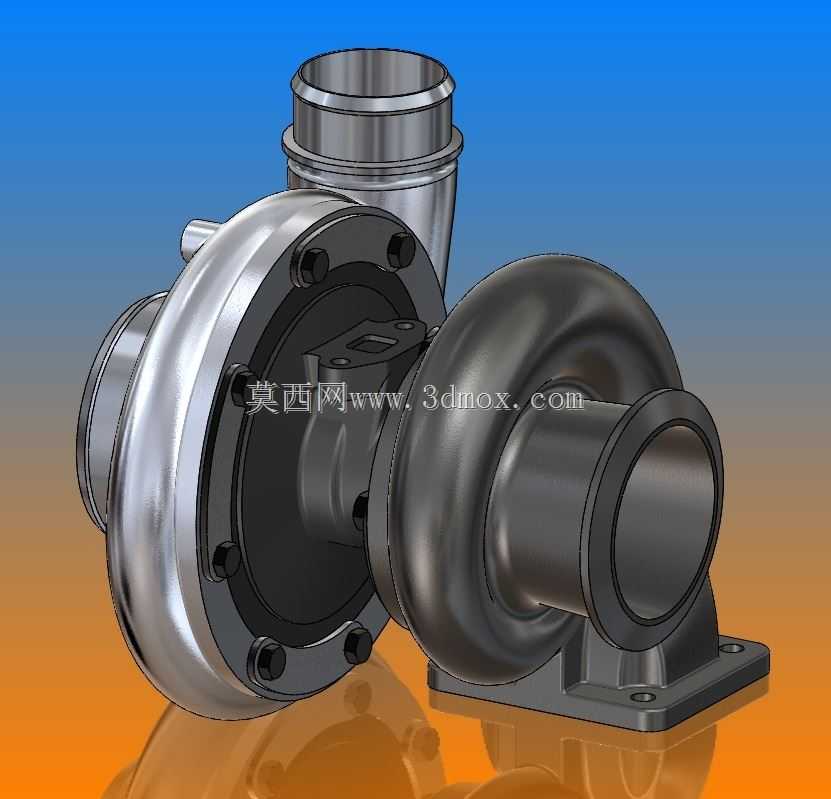

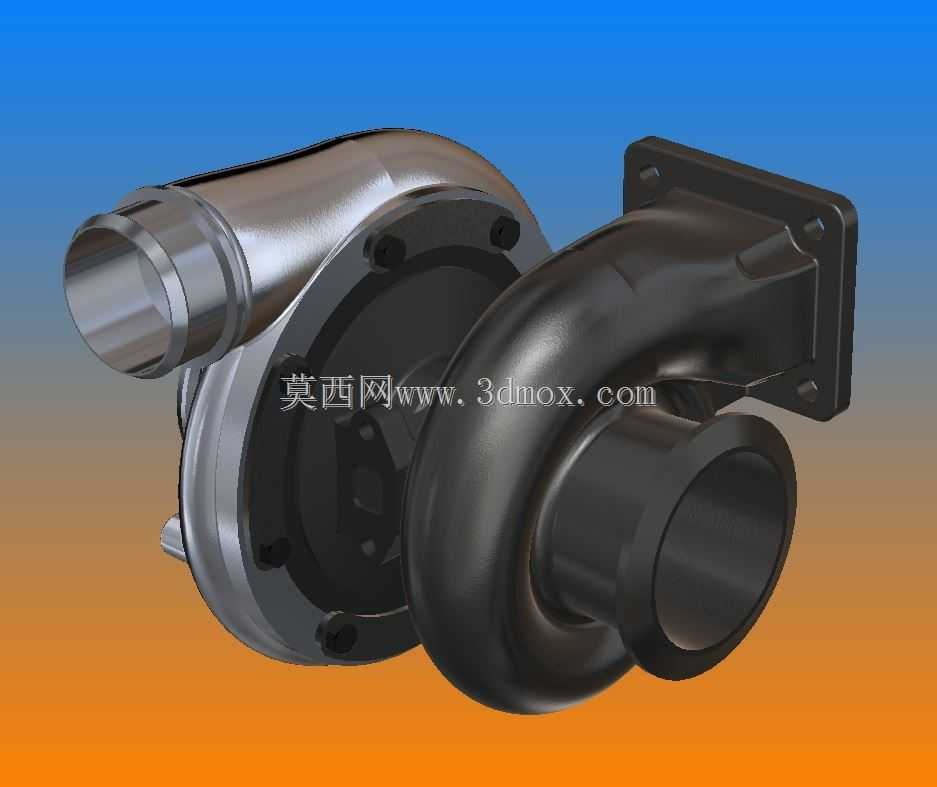

博格华纳s66涡轮增压器高精度结构模型

这款涡轮增压器模型还原了博格华纳s66型号的完整外部结构，在商用车动力升级、柴油发动机性能改装、工程机械动力系统匹配等场景中，这类涡轮增压器是核心的动力提升部件，它通过回收发动机排出的高温高压废气能量，驱动涡轮端叶轮高速旋转，同步带动同轴的压气机叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下大幅提升进气量，让燃油燃烧更充分，既可以提升发动机的动力输出上限，也能优化燃油经济性、降低尾气排放中的污染物含量。从设计还原的角度来看，模型完整呈现了涡轮增压器的两大核心腔体结构：一侧是耐高温铸钢材质的涡轮壳，对接发动机排气歧管，承接高温废气冲击，模型还原了涡轮壳的流道弧度、安装法兰的螺栓孔位分布，以及壳体表面的散热加强筋结构，保证废气能以最小的流阻冲击涡轮叶片；另一侧是铸铝材质的压气机壳，对接发动机进气系统，模型还原了压气机壳的渐扩式流道设计，能将叶轮甩出的高速空气减速增压，稳定输送到进气歧管中。中间的轴承支撑腔体模型也做了完整还原，包括壳体的密封结构、润滑油道的外部接口、冷却管路的连接位，对应实际产品中浮动轴承的支撑、润滑与散热需求，保证转子组件能在每分钟十几万转的高转速下稳定运行。在安装边界的还原上，模型严格对标实物的外部尺寸，底部的安装支架带有精准的固定螺栓孔位，可直接匹配对应机型的发动机安装位；两端的进出气接口直径、法兰厚度、卡箍安装槽位置都和实物保持一致，压气机端的进气口对接空气滤清器出气管路，涡轮端的排气口对接车辆排气后处理系统，中间腔体上的润滑油进出口、冷却液接口的位置和尺寸也完全贴合实物布局，既可以用于动力系统改装的布局校核，也能作为汽修教学的演示教具，帮助技术人员直观理解涡轮增压器的外部结构与安装对接逻辑，还能用于汽车相关专业的教学演示，让学习者快速掌握涡轮增压系统的组成结构与对接关系。
