多工况适配行星齿轮传动结构设计

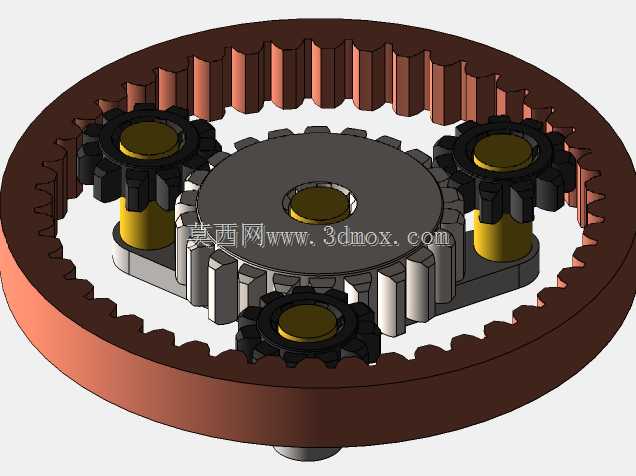

这套行星齿轮传动结构，是机械传动领域应用极为广泛的动力传递组件，在工业减速机、新能源汽车电驱系统、自动化生产线传动工位、伺服驱动配套减速单元、风电增速箱等场景中都承担核心传动作用，能够在紧凑的安装空间内实现大传动比的动力转换，同时承载更高的扭矩负载，相比传统定轴齿轮组拥有更均衡的载荷分布特性。该结构核心包含内齿圈、中心太阳轮、三个均匀分布的行星轮以及配套行星架四个核心部件，设计过程中针对不同工况的固定件切换需求做了适配：当行星架作为固定件时，动力从太阳轮输入、内齿圈输出，可实现反向大减速比传动；当内齿圈作为固定件时，太阳轮输入动力、行星架输出，能获得同向大减速比的传动效果；当太阳轮作为固定件时，内齿圈输入动力、行星架输出，可实现同向小减速比的增速传动效果，三种传动模式可覆盖绝大多数工业场景的传动比需求，无需额外更换组件即可通过固定端切换适配不同工况。在设计细节上，三个行星轮采用120°均匀周向排布的布局，能够将输入扭矩均匀拆分到三个啮合点位，大幅降低单组轮齿的接触应力，相比同体积的定轴齿轮结构，承载能力可提升40%以上，同时运行过程中轮齿啮合的振动与噪音也能得到有效抑制，适合对运行平稳性有要求的高精度传动场景。外形与安装边界方面，整套结构采用同轴输入输出的布局设计，输入轴与输出轴处于同一轴心线上，安装时无需额外做偏置对位，外围内齿圈的外圆可直接作为安装定位基准，适配圆形法兰安装位的快速装配，整体轴向尺寸紧凑，径向尺寸仅比传统单级定轴齿轮组大15%左右，却能实现单级3-10的传动比范围，非常适合安装空间受限的小型化设备集成。轮齿参数设计上采用渐开线圆柱直齿齿形，加工工艺性好，啮合过程中无轴向分力，可降低支撑轴承的选型要求，行星轮与行星架之间采用滑动配合的销轴连接，销轴与行星架的安装孔采用过盈配合保证连接强度，行星轮内孔预留润滑储油槽，可在长期运行过程中存储润滑脂，降低啮合与转动副的磨损，延长整体结构的使用寿命。
