全地形岩石越野履带车管架底盘结构

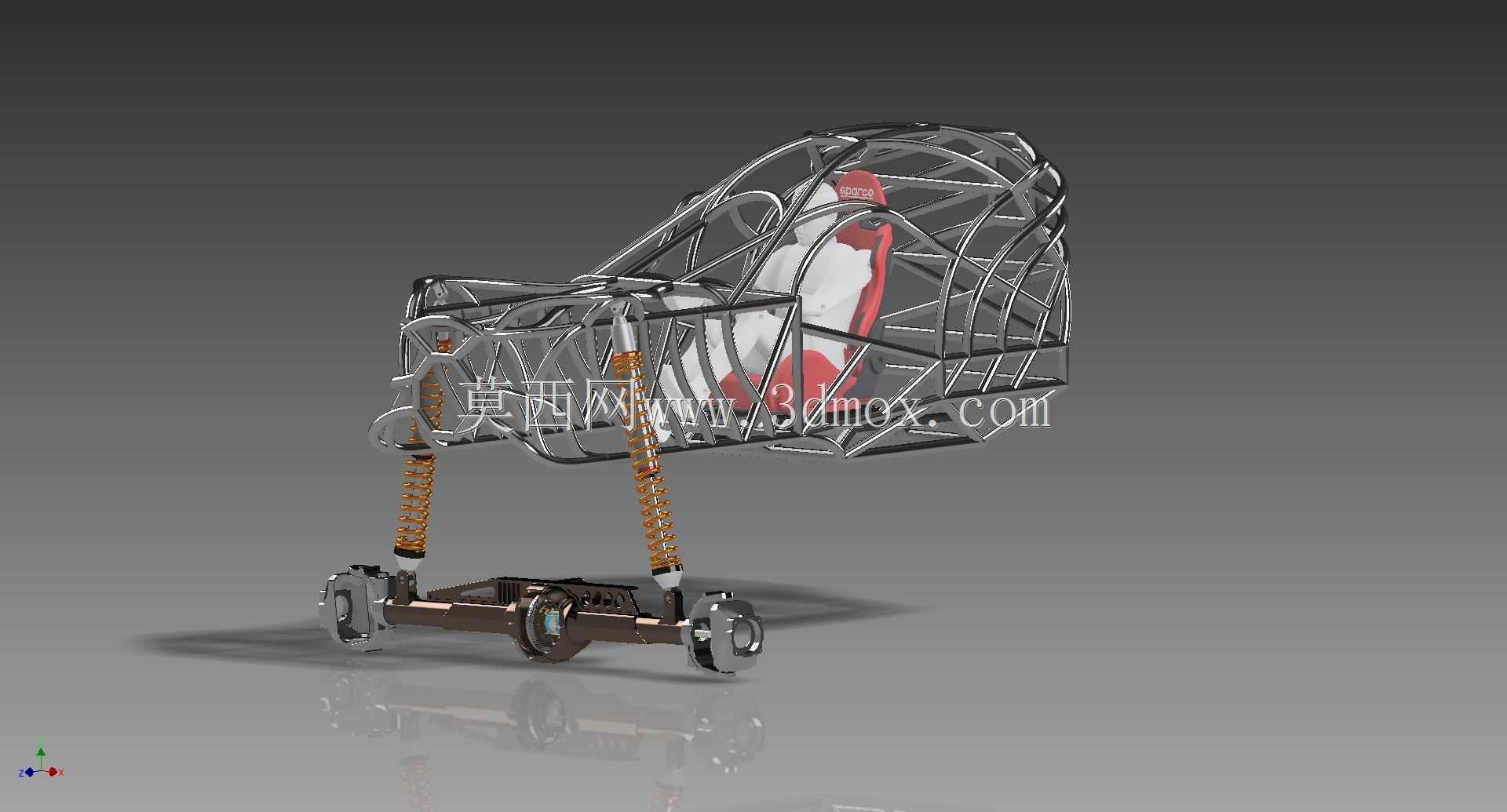

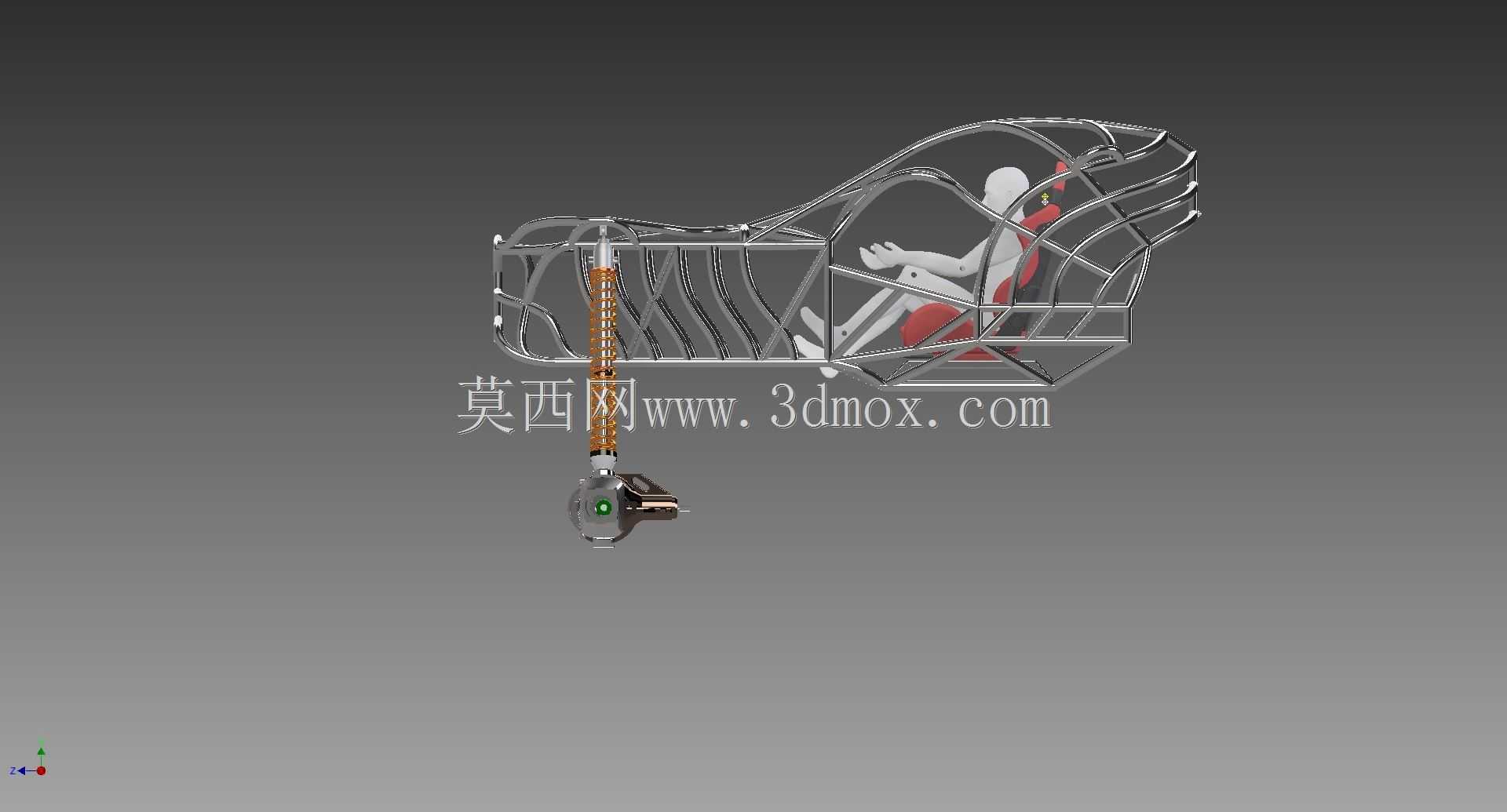

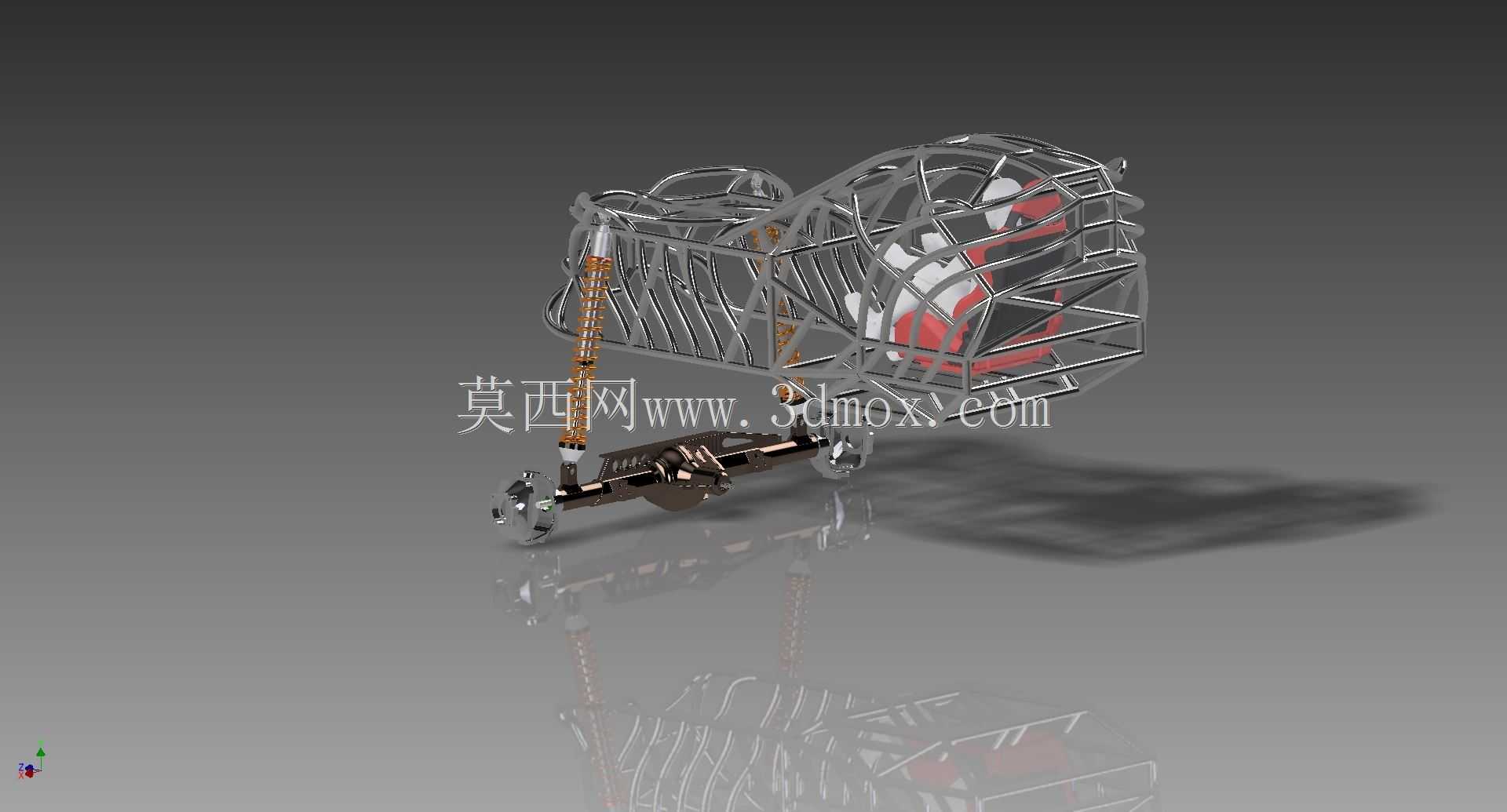

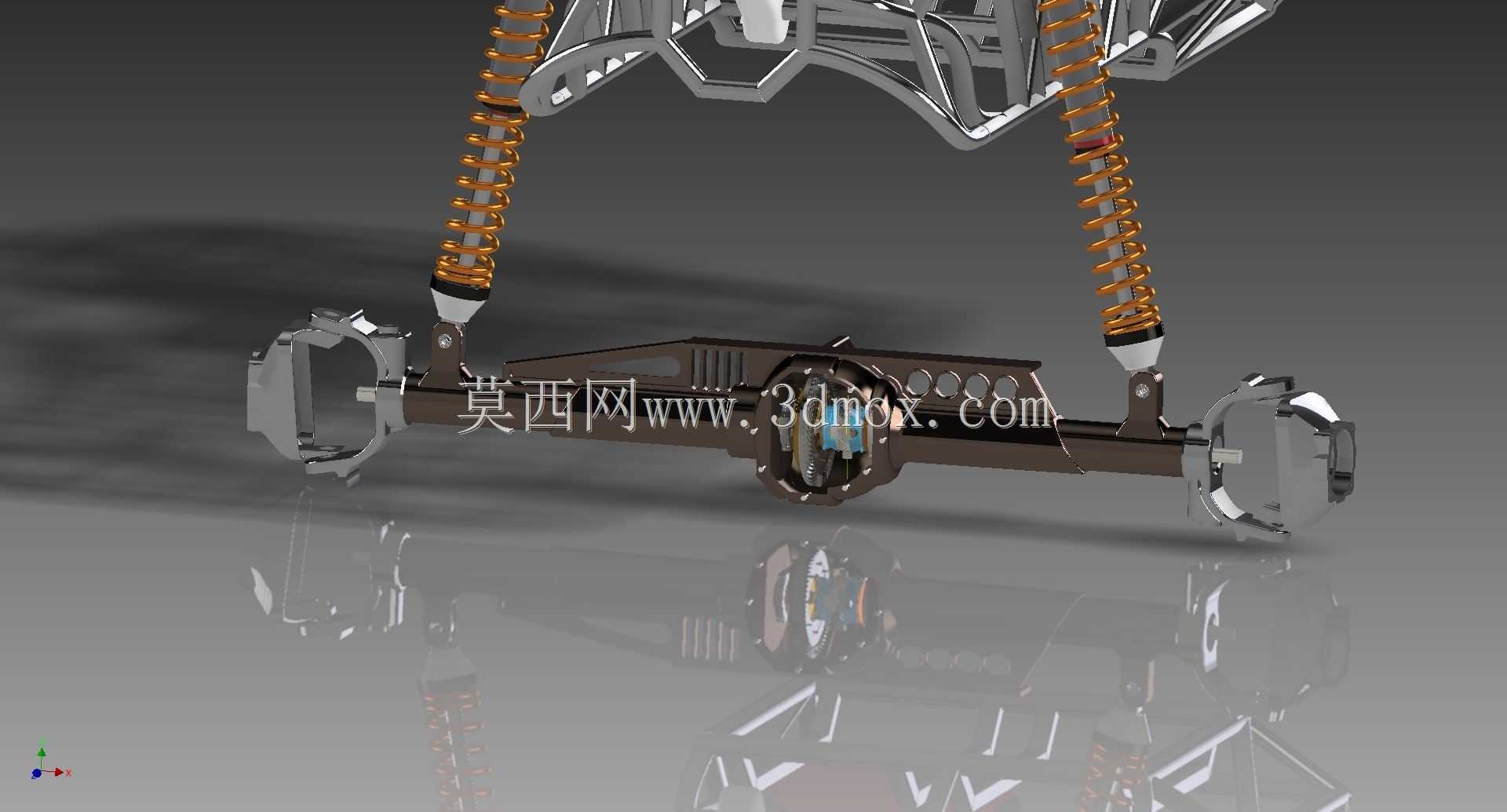

该结构面向复杂非铺装路面的越野通行场景设计，主要适配山地岩石路段、泥泞崎岖地带、野外勘探作业区域的通行需求，可作为户外探险、野外作业、特殊地形巡检的载具基础承载结构，能够在常规轮式车辆无法通行的大坡度、多碎石、高落差地形中稳定行驶，为驾乘人员与搭载设备提供可靠的承载与防护基础。整套结构采用外露管笼式承载框架设计，框架主体由高强度合金钢管通过空间弯管、拼接焊接成型，管材排布充分考虑碰撞受力传导路径，在车辆发生侧翻、正面撞击岩石等工况时，可通过管架的形变溃缩吸收冲击能量，避免驾乘舱发生侵入性变形，同时框架预留了驾乘座椅、动力单元、行走履带组件、操控系统的安装点位，各安装位的同轴度、平面度公差经过匹配设计，可直接适配对应标准部件的装配需求。行走部分采用长行程独立悬架搭配履带行走机构，单组悬架配备大阻尼螺旋弹簧与液压减震器，减震行程可覆盖岩石路段常见的200-350mm垂直落差，在车轮（履带轮）接触凸起岩石或凹陷坑洞时，悬架可充分伸缩保证履带接地面始终与地形贴合，避免出现单侧悬空打滑的情况；履带行走组件的导向轮、驱动轮、承重轮均采用密封式轴承结构，可抵御泥沙、碎石的侵入，降低复杂地形下的部件磨损速率。设计过程中优先考虑结构强度与轻量化的平衡，管架的管径、壁厚经过受力仿真优化，在满足碰撞、颠簸工况强度要求的前提下尽可能降低整体自重，同时悬架的硬点位置经过多轮动力学仿真调校，保证车辆在大角度侧倾、爬坡时的重心始终处于稳定区间，避免发生侧翻风险。安装边界方面，整套底盘结构的横向宽度控制在1.8米以内，纵向长度控制在2.6米范围内，驾乘舱内部预留了符合人体工程学的乘坐空间，可适配常规越野座椅与四点式安全带的安装，框架前部预留了动力单元的安装舱位，可适配小排量燃油发动机或大功率驱动电机的布置，两侧履带轮的安装距经过统一设计，可直接匹配通用规格的橡胶履带总成，无需额外进行结构改制。
