标准拉杆式双作用气动执行气缸结构

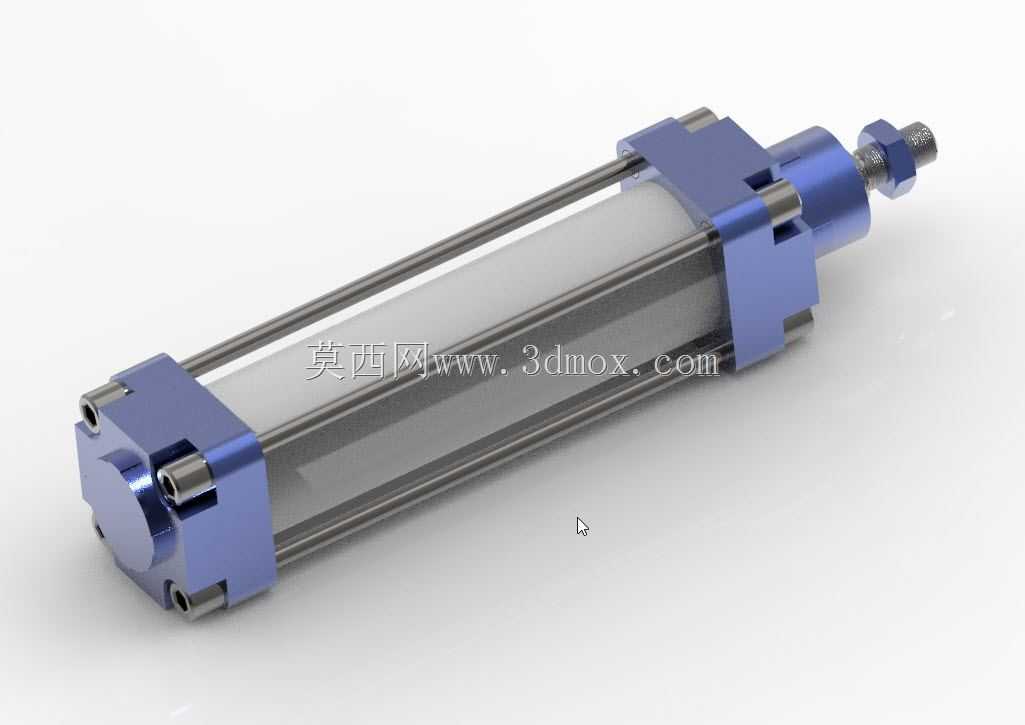

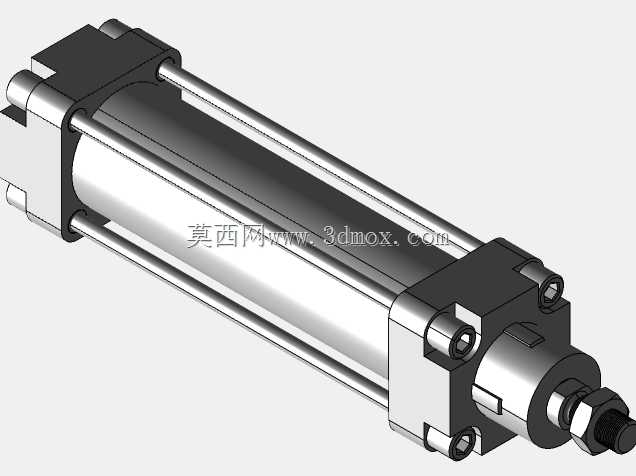

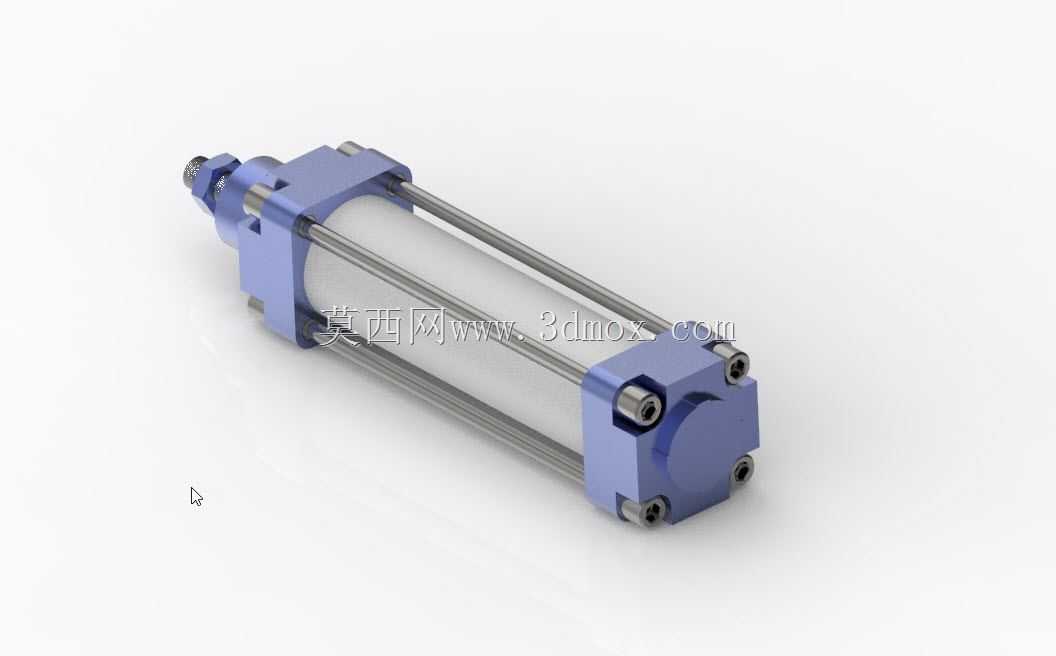

这款拉杆式双作用气缸是气压传动系统中应用范围最广的直线执行元件，在轻工包装生产线、自动化装配工位、机床上下料机构、物流分拣设备、纺织机械、食品加工设备中都承担着核心的直线往复驱动职能，能够将压缩空气的压力能平稳转化为机械直线运动的动能，适配绝大多数需要直线推压、顶升、夹紧、移位动作的工业场景。在实际生产场景中，这类气缸常被用于完成工件的夹紧定位、料道的挡料分料、工装夹具的开合、加工工位的工件推送、包装环节的压合封口等作业，相比液压驱动元件它无需配套复杂的液压站与油路管路，介质为洁净压缩空气不会产生油污泄漏，动作响应速度快，后期维护成本极低，非常适合对洁净度有一定要求的电子装配、食品包装类生产场景。从功能特性来看，这款气缸采用双作用气口设计，缸体两端分别设置独立的进出气接口，通过换向阀控制压缩空气的流向即可实现活塞杆的伸出与缩回双向动作，输出推力与拉力稳定均衡，运行过程中无卡顿爬行问题，活塞杆端部配置标准外螺纹连接结构，可根据实际安装需求搭配浮动接头、连接法兰、Y型或I型接头，适配不同的外部负载连接形式。缸体外部采用四根对称布置的高强度拉杆锁紧前后端盖，密封结构采用耐磨损的聚氨酯密封件搭配防尘圈，既能够保证缸筒内部的气压密封性能，也可以阻挡外界粉尘、切削液进入缸体内部，有效延长气缸的整体使用寿命。在设计思路上，这款气缸完全遵循通用气动元件的标准化设计规范，缸径、行程、安装尺寸均匹配行业通用的安装标准，用户无需额外定制安装支架即可直接替换同规格的同类型产品；设计过程中充分考虑了不同安装场景的适配性，预留了多种安装方式的接口位置，既可以采用前端法兰安装、后端耳轴安装，也可以搭配脚座支架进行卧式固定，还能够配合浮动接头补偿安装过程中产生的微小同轴度误差，避免活塞杆出现偏磨问题。从外形尺寸与安装边界来看，这款气缸整体为同轴圆柱式布局，四根拉杆沿缸筒外圆均匀分布，整体径向尺寸紧凑，不会占用过多的设备安装空间；活塞杆伸出端的同轴度公差控制在行业标准范围内，安装时需要预留足够的活塞杆伸缩行程空间，同时要保证负载的运动方向与活塞杆轴线保持同轴，避免侧向力直接作用在活塞杆上导致密封件过早磨损、活塞杆弯曲变形；进出气接口采用标准内螺纹设计，可直接搭配通用气动快插接头连接气管，现场安装调试十分便捷，能够快速集成到各类自动化设备的气动回路中。
