导轨式安装塑料电气接线套管外壳结构

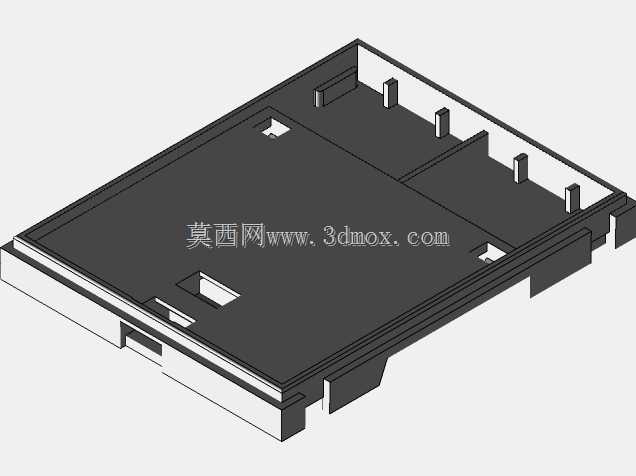

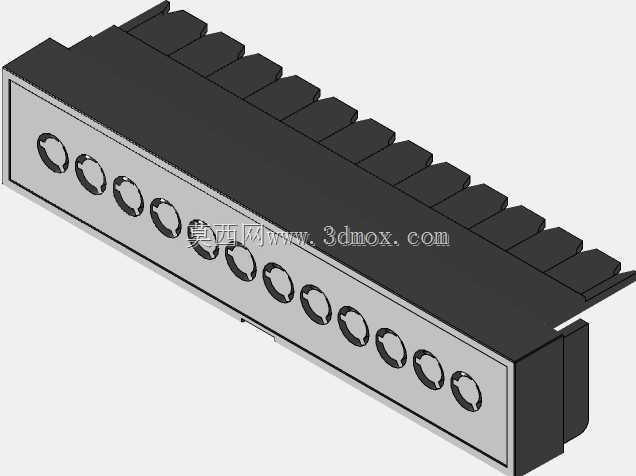

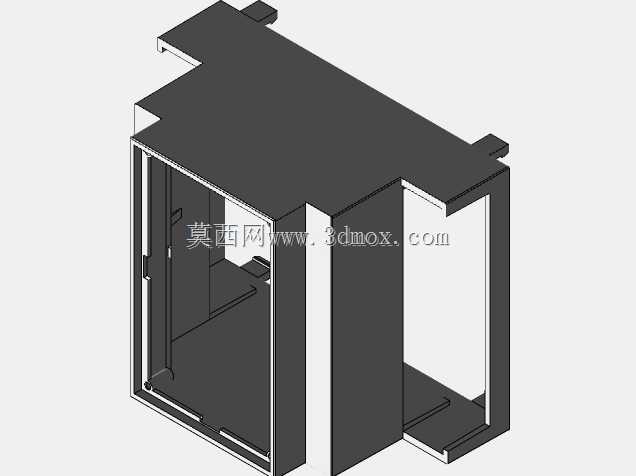

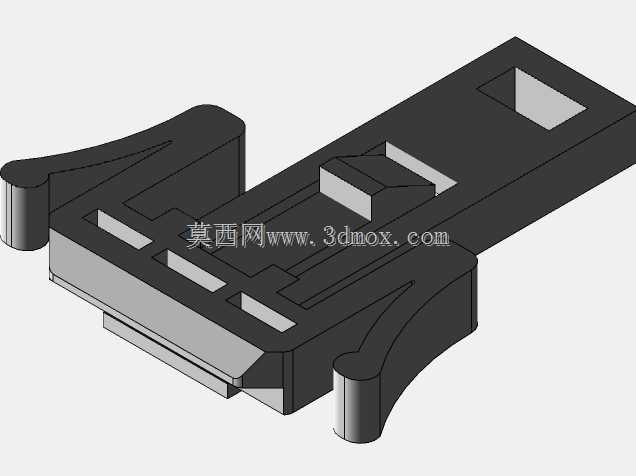

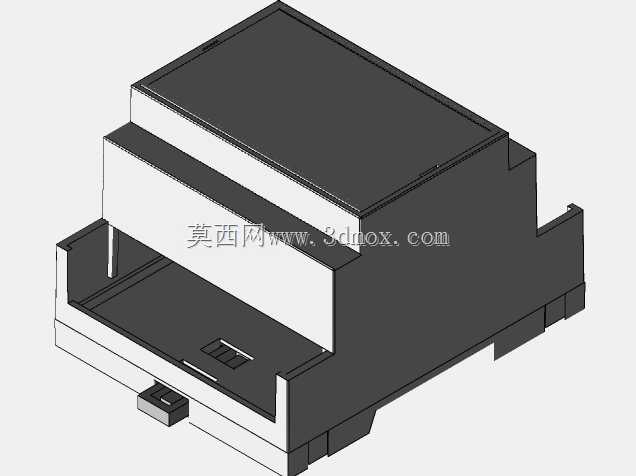

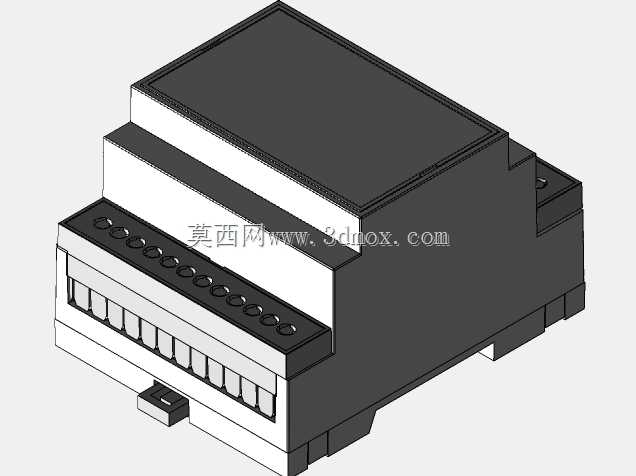

这款导轨式电气接线套管外壳，是工业低压电控、楼宇自控、小型信号采集场景中常用的配套防护结构，主要用于容纳小型信号转换模块、继电器扩展模组、端子转接单元这类紧凑型电控器件，为内部的电路板、接线触点提供绝缘防护与结构支撑，避免现场布线过程中出现触点误碰、积尘短路、外力磕碰损坏内部元件的问题，在工业控制柜、分布式IO采集站、设备旁挂式控制单元中有着极高的应用覆盖率。从实际使用场景来看，这类外壳需要适配标准DIN导轨的安装要求，无需额外打孔固定，直接卡装在电控柜内的标准导轨上即可完成固定，能够大幅提升柜内元件的排布效率，方便后期运维时的拆装更换。产品在功能设计上做了多维度的适配考量，正面预留了整排的接线端子让位槽，对应内部每一路接线点位都做了独立的槽位分隔，既可以引导接线时的线缆走向，避免多路线缆缠绕干扰，也能在端子接线完成后为裸露的金属触点提供额外的绝缘隔离，降低相邻端子间爬电短路的风险；外壳主体采用分层卡扣式结构，上下壳体通过侧边的卡扣结构实现紧密扣合，无需额外螺丝固定，既可以保证壳体拼合后的缝隙均匀，达到基础的防尘防护效果，也方便后期打开壳体调整内部电路板、更换损坏的内部元件。设计过程中充分考虑了工控场景的安装边界约束，整体宽度适配多回路小型模块的排布需求，壳体深度预留了足够的内部空间，既可以容纳常规厚度的印刷电路板，也能为板载的接线端子、小型贴片元件留出足够的安全间隙，不会出现壳体扣合时挤压元件的问题；壳体侧边做了导向卡扣结构，和标准35mmDIN导轨适配时，只需对准导轨轻推即可完成卡装，拆卸时用一字螺丝刀撬动卡扣即可快速取下，无需拆解柜内其他周边元件。外壳整体采用绝缘工程塑料材质，表面做了哑光防滑处理，既具备足够的结构强度，在柜内长期使用时不会因为温度变化出现脆裂变形，也能提供可靠的绝缘性能，避免壳体带电带来的安全隐患；壳体顶部为平整平面，可根据使用需求粘贴点位标识标签，方便运维人员快速识别每一路模块的功能，正面的端子槽位做了圆弧过渡处理，不会在接线操作时划伤操作人员的手部，细节处理充分贴合工业现场的实际使用需求。
