内螺纹杆端关节球头连接构件

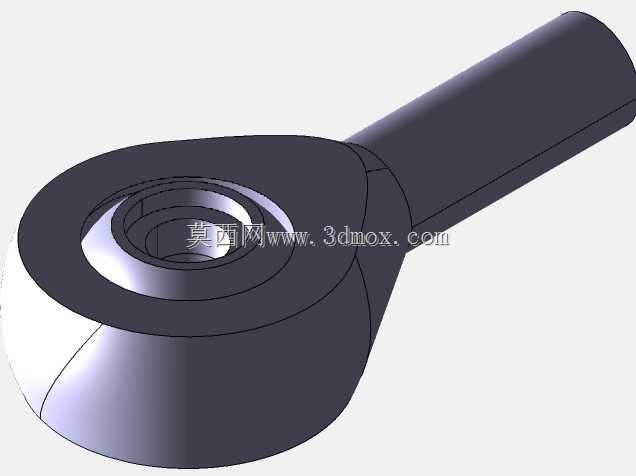

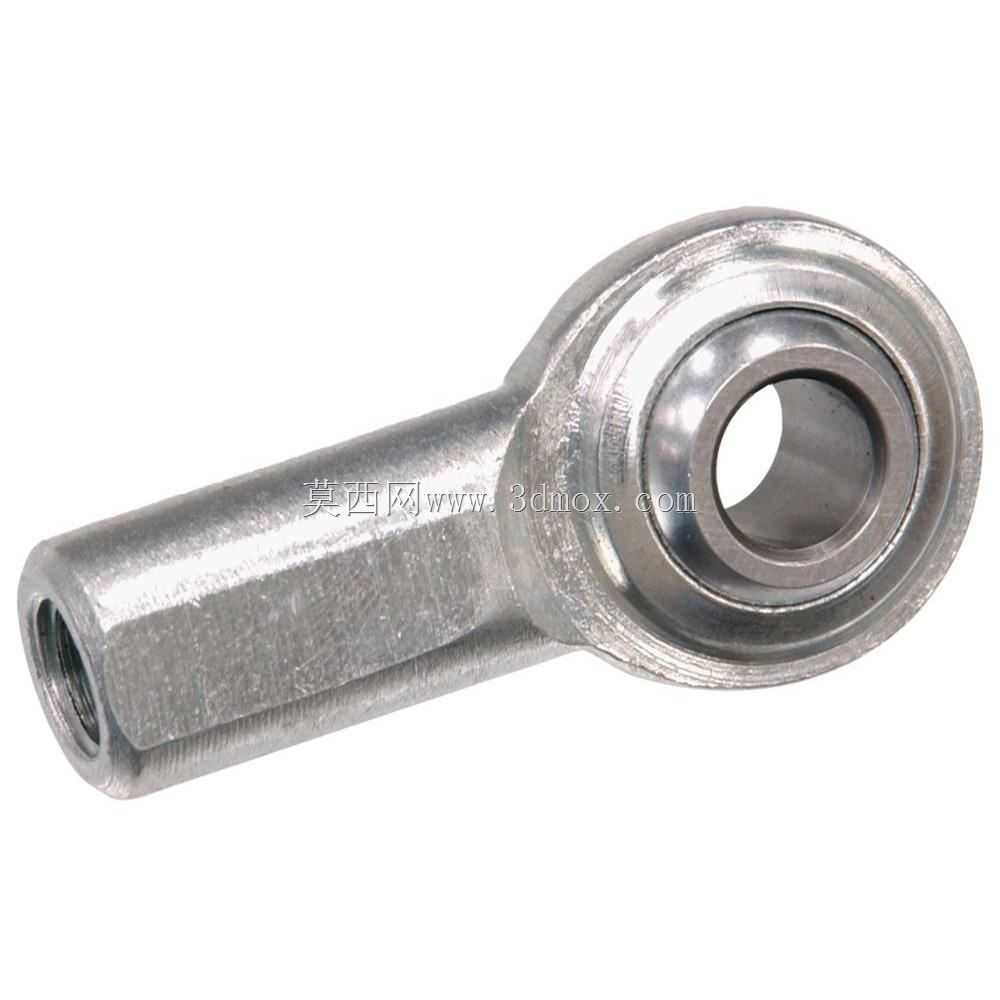

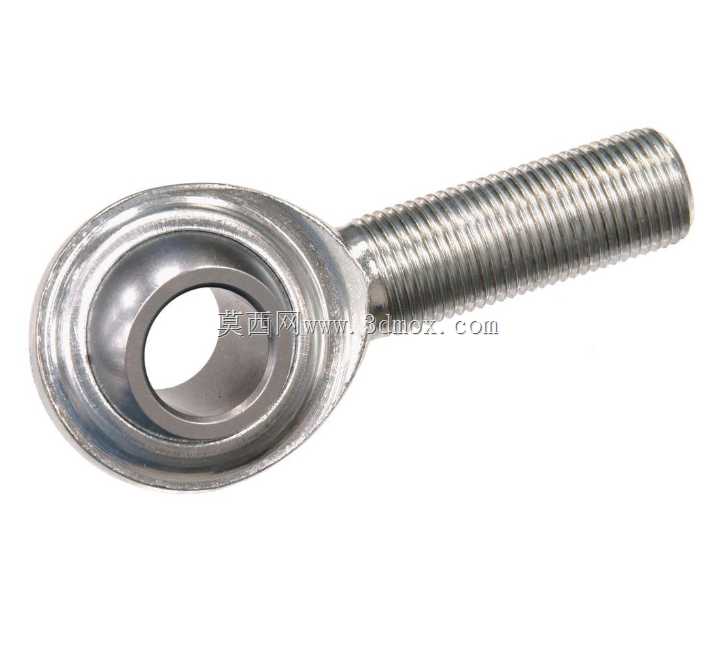

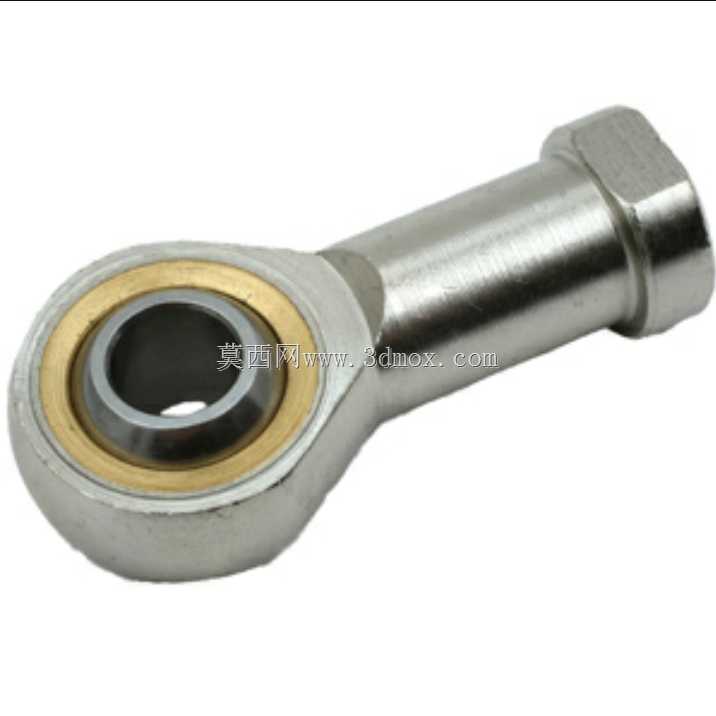

这款杆端球头铰接构件是工业传动与连接系统中常用的活动连接部件，广泛应用在需要小角度摆动、自适应角度补偿的机械连接场景中，常见于自动化设备的连杆传动机构、工程机械的操纵连杆、汽车底盘的稳定杆连接端、轻工机械的可调支撑结构以及气动液压元件的活塞杆端连接位置，能够在安装存在同轴度误差、设备运行中产生相对角度偏移时，避免连接部位出现卡滞、应力集中断裂的问题，保障传动动作顺畅。该构件整体由带内螺纹的直柄杆身与内嵌自润滑球衬的环套头部组成，杆身的内螺纹用于和配套的外螺纹杆件直接旋合连接，无需额外加工转接结构，安装时可通过螺纹旋入深度微调整体连接长度，适配不同安装间距的装配需求；头部的环形套体内嵌精密配合的球面衬层，内圈光滑通孔用于穿装固定销轴，球面配合结构可实现绕球心的多方向小角度摆动，能够同时补偿径向、角向与轴向的安装偏差，相比刚性铰接结构，可大幅降低装配精度要求，减少运行过程中的连接副磨损。设计过程中，首先明确了铰接部位的载荷工况，针对中等载荷的往复摆动场景，将杆身与外环体采用一体化锻造结构，避免焊接连接带来的应力薄弱点，球头内圈与外环的配合间隙控制在合理范围，既保证摆动灵活无卡滞，又避免间隙过大带来的传动空程；杆身采用六角外形设计，方便使用标准扳手进行拧紧操作，无需额外设计夹持平面，适配常规装配工具的使用需求。安装边界方面，杆身的内螺纹规格适配常用的公制传动螺杆，头部环套的外径尺寸与通孔直径匹配对应规格的连接销轴，装配时需保证销轴穿过内圈后两端有足够的轴向固定空间，杆身旋入配套螺杆后需预留足够的螺纹啮合长度，同时摆动范围内无其他结构干涉，确保构件可在设计摆角范围内自由活动，该构件的球面配合结构自带储油空间，可在装配时填充润滑脂，延长铰接部位的维护周期，适合长期在往复摆动、存在小幅振动的工况下使用，能够有效缓冲连接部位的冲击载荷，提升整套连杆机构的运行可靠性。
