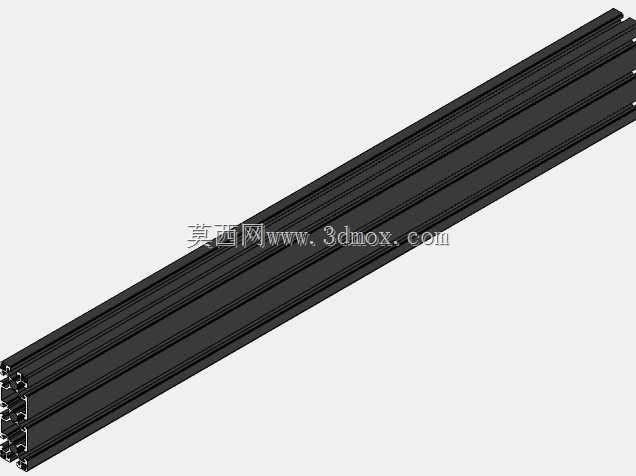

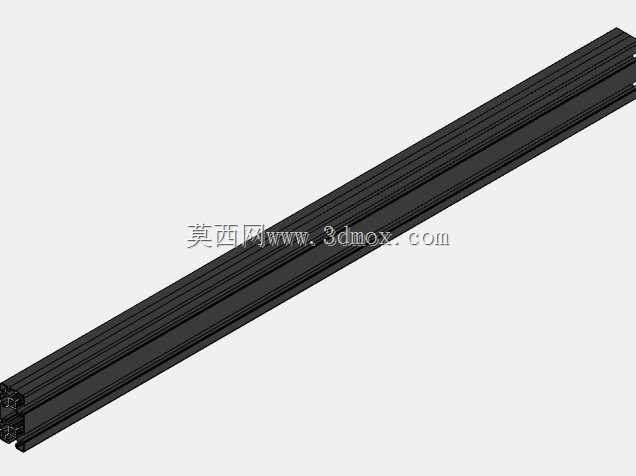

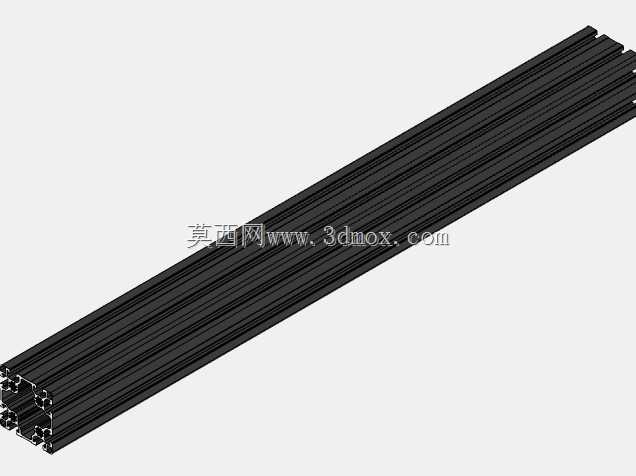

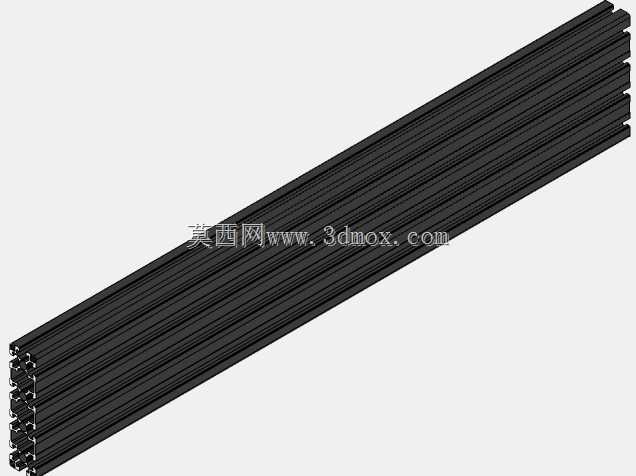

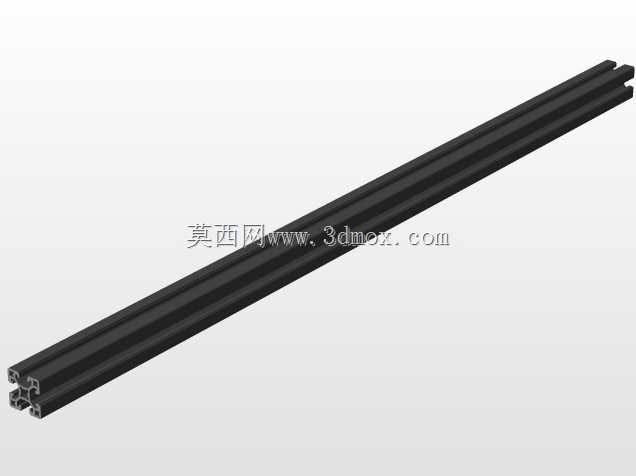

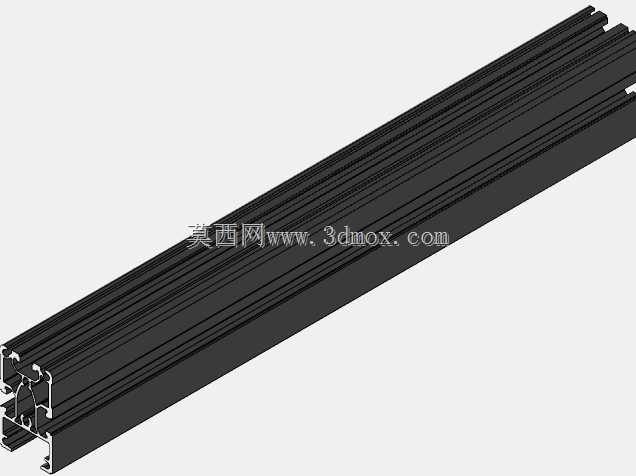

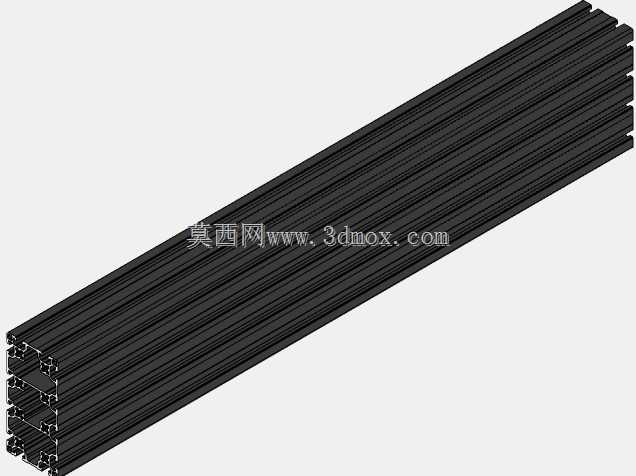

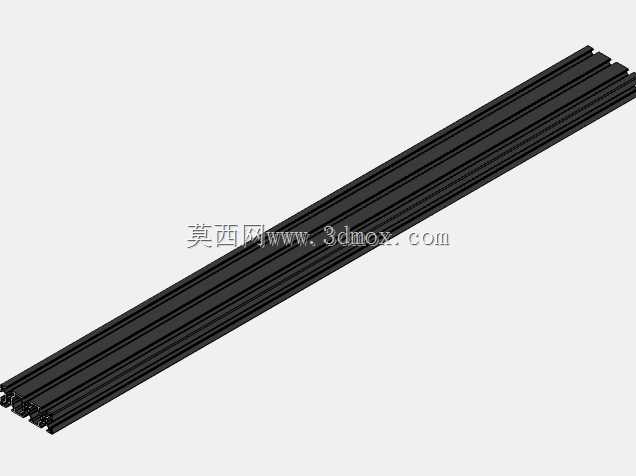

多规格Sigma工业铝型材截面结构合集

本次整理的Sigma系列工业铝型材，覆盖了从20系列到90系列的全规格截面选型，可满足不同负载等级、不同安装场景的工业框架搭建需求，广泛应用于自动化设备机架、生产流水线护栏、工业工作台支架、检测设备防护 enclosure、物料周转料架、智能仓储货架等各类工业搭建场景，是工业装配领域通用性极强的基础结构构件。不同规格的型材在截面设计上做了针对性的力学优化，20系列小规格型材自重轻、安装占用空间小，适合用于轻型负载的小型设备外框、传感器安装支架、桌面级工装夹具承载架，其槽口尺寸适配标准M4/M5紧固件，可快速拼接小型功能模组，安装边界灵活，即使在狭小的设备内部空间也能完成布局。30、40系列作为通用主力规格，截面惯性矩经过优化，兼顾结构强度与自重控制，槽口兼容标准工业铝型材紧固件，可搭配角码、T型螺栓、弹性螺母等配件实现快速免焊拼接，既可以搭建独立的中型设备机架，也能作为流水线的侧梁支撑、防护栏的主立柱使用，单根型材的直线度公差控制在行业标准范围内，拼接后整体框架的平面度可满足多数通用设备的安装精度要求。45、50、60系列属于中重型承载规格，截面壁厚做了加厚处理，内部加强筋布局经过力学仿真验证，抗扭、抗弯性能优异，可用于承载较重的工业设备主机、大型输送线的主体框架、重载物料周转车的承载梁，其槽口可适配更大规格的紧固件，连接节点的抗剪切能力更强，即使在长期动载工况下也能保持框架结构的稳定性，不会出现连接松动、框架形变的问题。80、90系列重型型材则针对大跨度、高负载的搭建场景设计，截面尺寸更大，内部多腔体加强结构可有效分散大跨度下的弯曲应力，适合搭建大型设备的龙门支撑结构、重型仓储货架的主立柱、大跨度防护隔断的主框架，可减少中间支撑立柱的使用，提升框架内部的可用空间利用率。部分带特殊弧度、异形槽口的专用型材，可用于圆弧转角框架、弧形防护门、特殊角度连接节点的搭建，无需额外加工定制转角连接件，就能实现流畅的弧形框架过渡，满足设备外观设计、安全防护圆角的相关要求。所有型材的截面槽口均遵循Sigma型材的统一安装标准，不同规格之间可通过专用转接件实现互联互通，搭建过程中可根据不同部位的负载需求灵活选型搭配，在保证整体框架结构强度的前提下，尽可能控制整体搭建成本与框架自重，降低后续设备移动、调整的难度。
