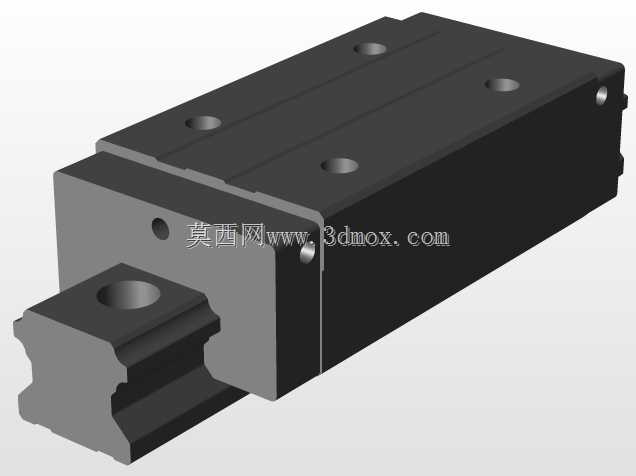

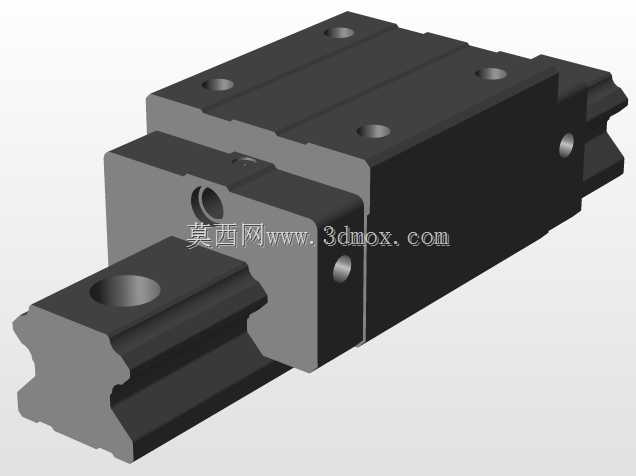

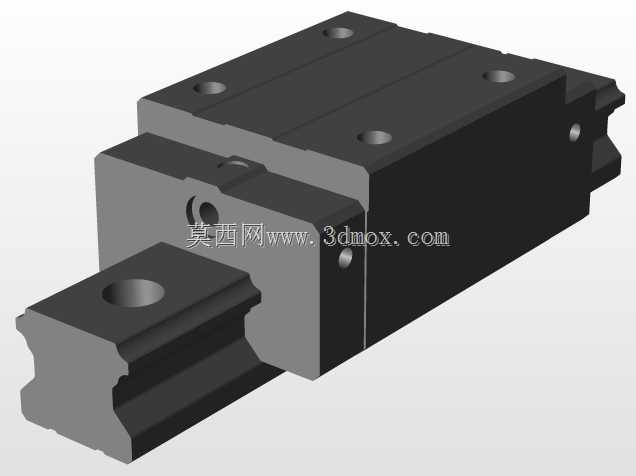

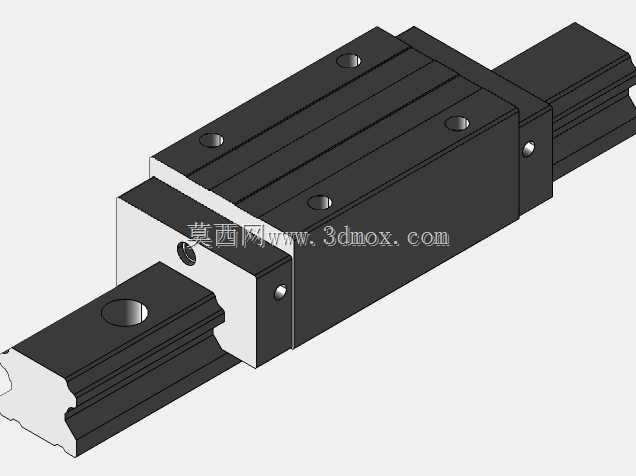

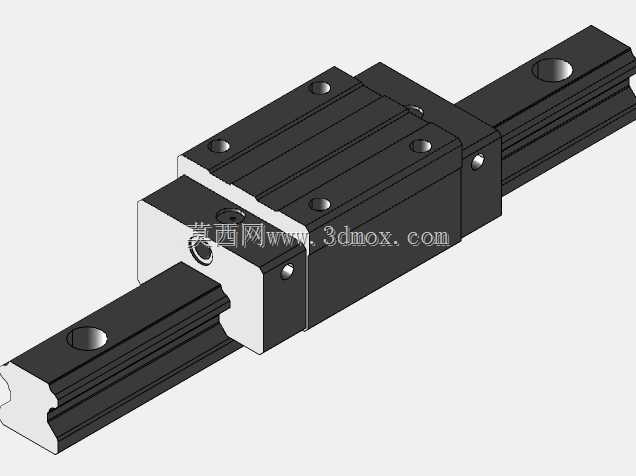

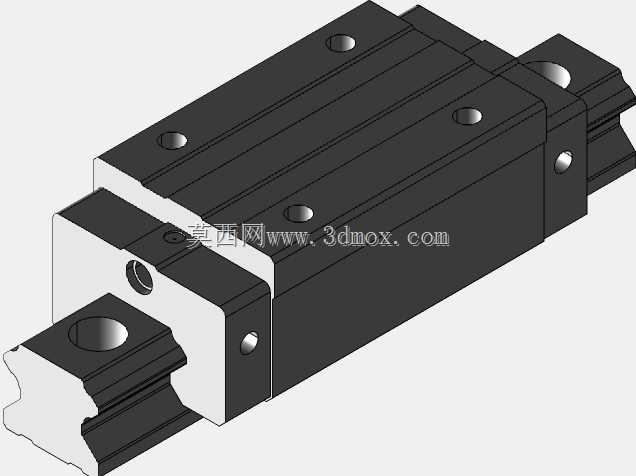

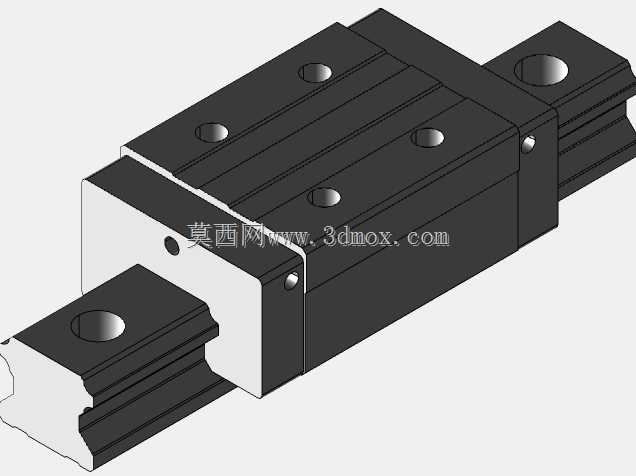

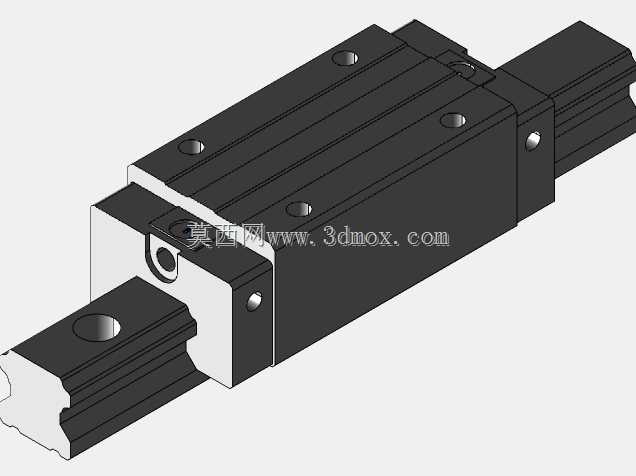

上银HGH系列直线导轨滑块组件模型

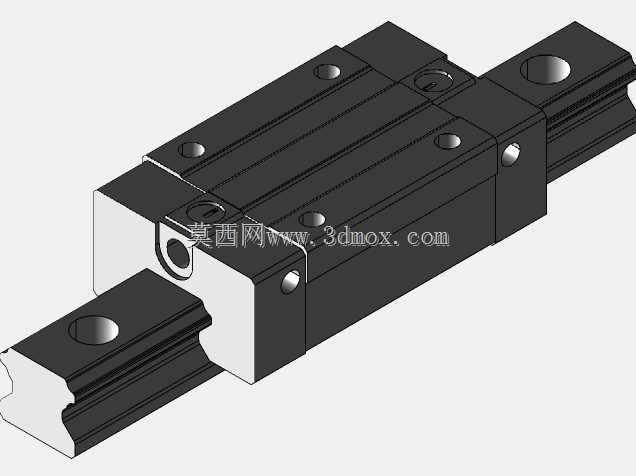

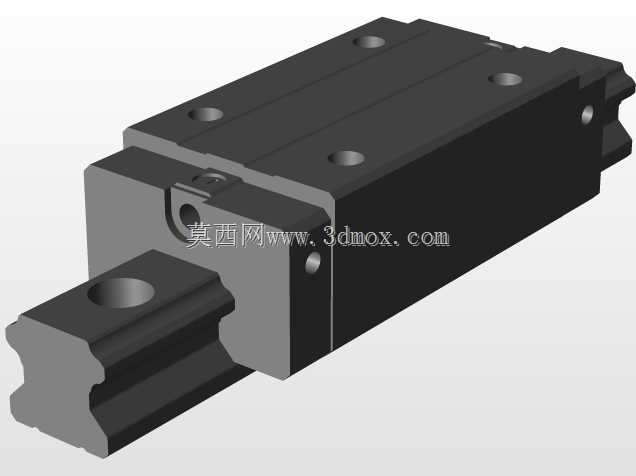

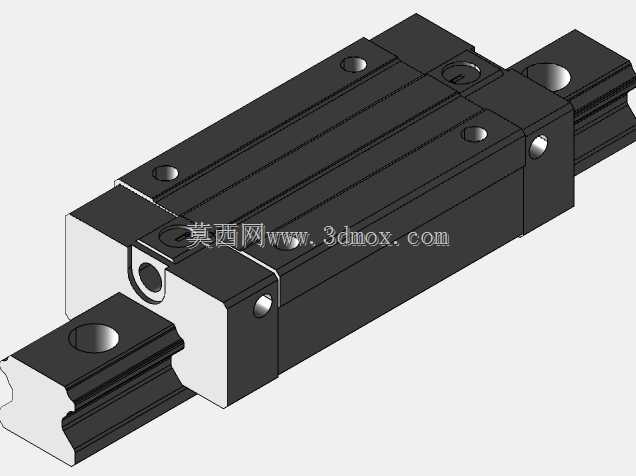

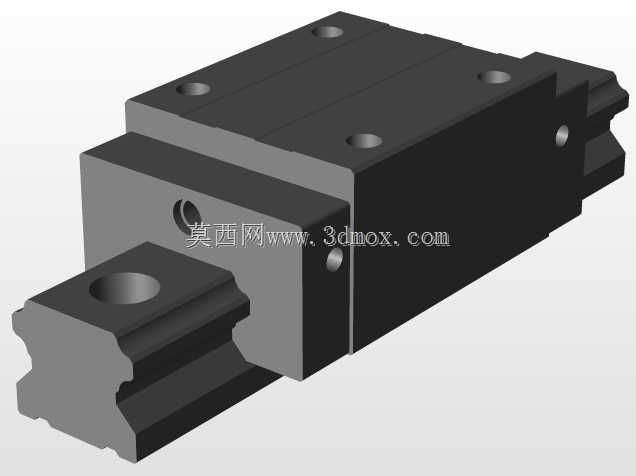

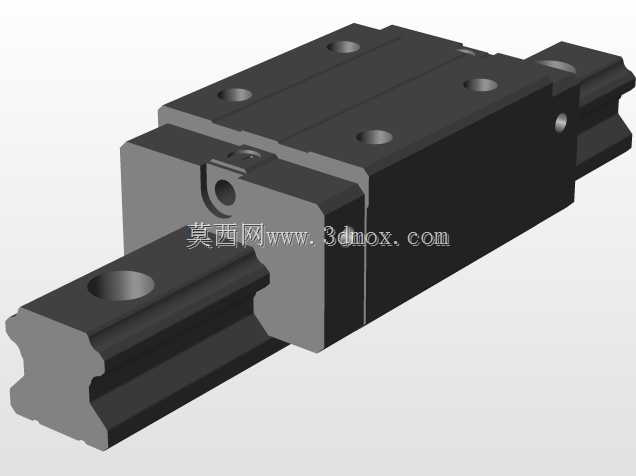

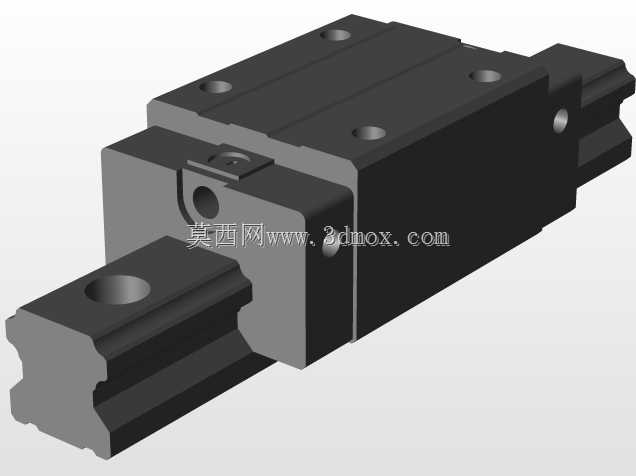

直线导轨作为精密机械传动系统的核心导向部件，广泛应用于数控机床、自动化生产线、工业机器人、精密检测设备、电子制造装备等对直线运动精度有严苛要求的工业场景中，承担着支撑运动部件、保障运动轨迹精度、降低传动摩擦阻力的关键作用，其性能直接决定了整套设备的运行平稳性、定位精度与使用寿命。本次呈现的HGH系列高组装法兰型直线导轨滑块组件，覆盖了15至65规格区间的全系列常用型号，能够适配不同负载等级、不同安装空间的设备设计需求。从产品功能特性来看，该系列导轨滑块采用滚珠循环滚动的传动结构，相比传统滑动导轨摩擦阻力可降低至数十分之一，能够有效减少设备驱动功率损耗，低速运行时无爬行现象，可实现微米级的重复定位精度，同时法兰型的滑块安装结构具备更强的安装适应性，既可以从滑块上方进行锁付安装，也能从滑块侧面完成固定，适配多种设备台板的安装设计。在产品设计思路上，该系列滑块采用了高刚性的一体化结构设计，滑块与导轨的滚道接触采用哥特式圆弧结构，能够同时承受径向载荷、反径向载荷以及双向横向载荷，具备优异的四向等负载特性，在承受偏载力矩时依然能够保持稳定的运动精度，内部设计的滚珠保持架能够避免滚珠在拆装过程中脱落，同时优化了润滑脂的存储结构，可延长设备维护周期，降低日常运维成本。从外形尺寸与安装边界来看，不同规格的滑块对应不同的导轨宽度、滑块安装孔距与整体高度，小规格15型滑块结构紧凑，适合安装空间受限的小型自动化设备、3D打印装备、桌面型精密检测仪器使用；中等规格20至35型滑块负载能力与结构尺寸均衡，是通用数控机床、点胶设备、搬运机械手的主流选型；大规格45至65型滑块具备更高的刚性与负载能力，能够适配大型龙门加工中心、重载搬运设备、重型焊接专机等大负载工况的使用需求。在实际设备设计选型过程中，设计人员可根据设备的额定负载、运行速度、安装空间、精度要求灵活匹配对应规格的滑块，该系列模型完整还原了各型号滑块的外部轮廓、安装孔位、导轨配合尺寸，能够直接用于设备的整体装配干涉检查、安装布局模拟，帮助设计人员在方案阶段快速完成传动系统的布局验证，减少后续实物装配阶段的适配问题，缩短设备研发的整体周期。
