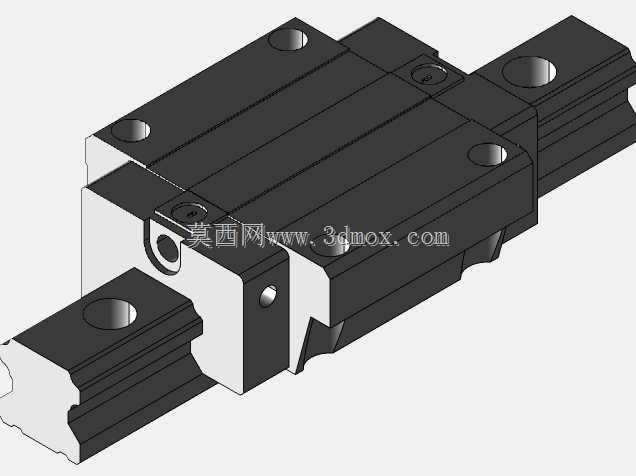

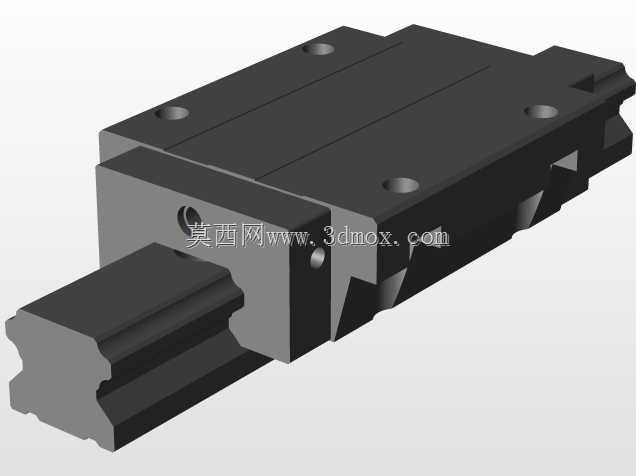

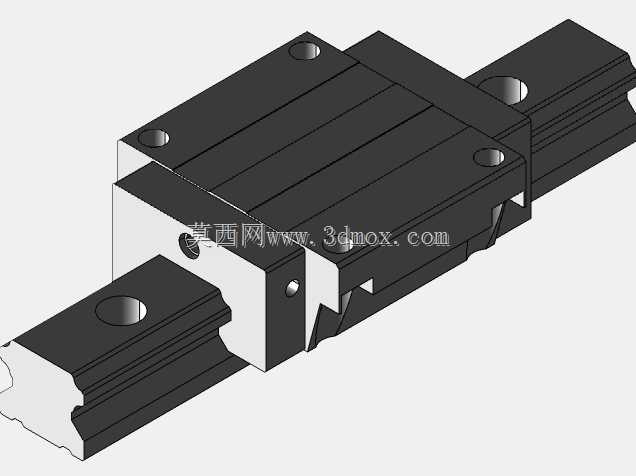

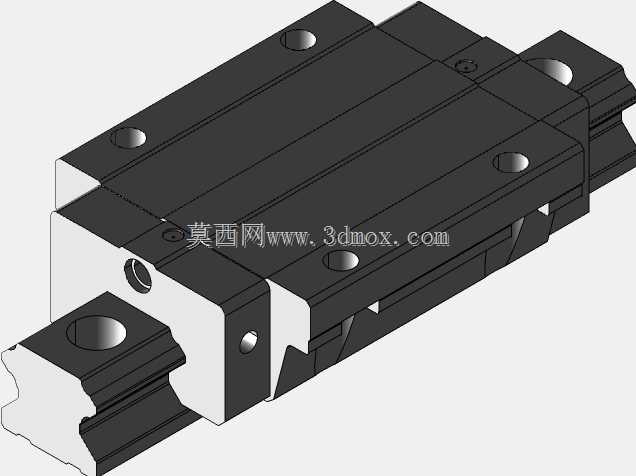

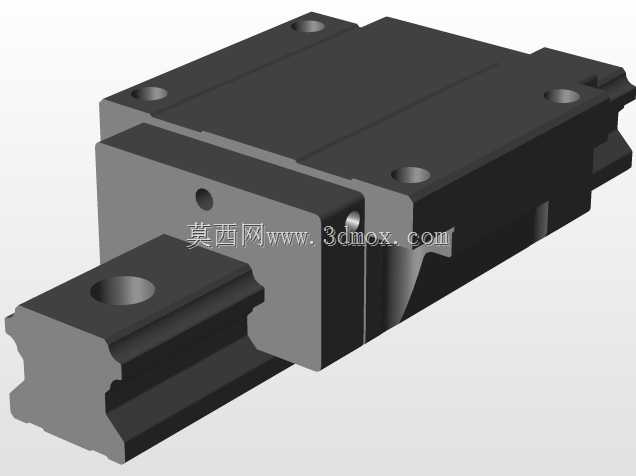

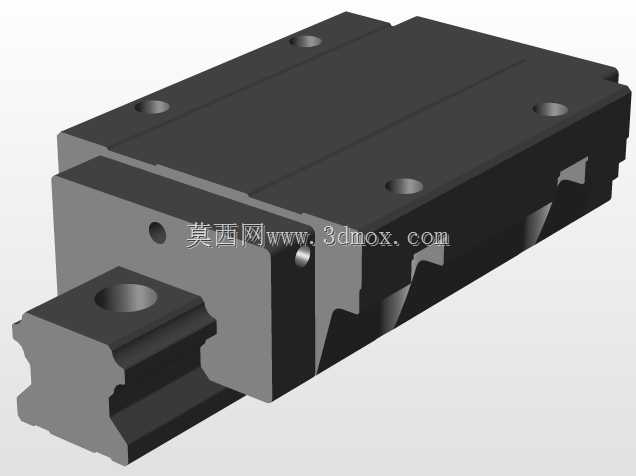

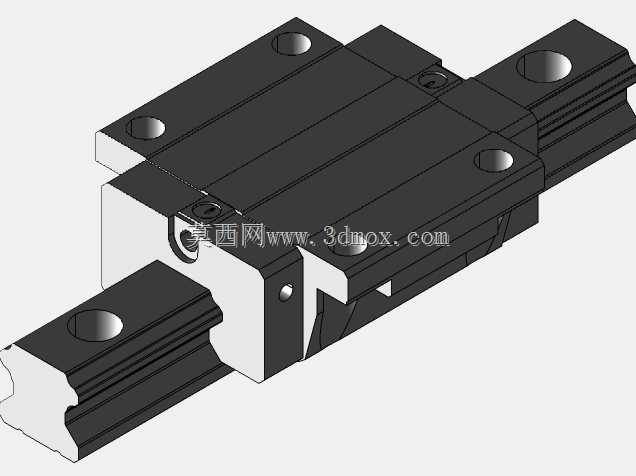

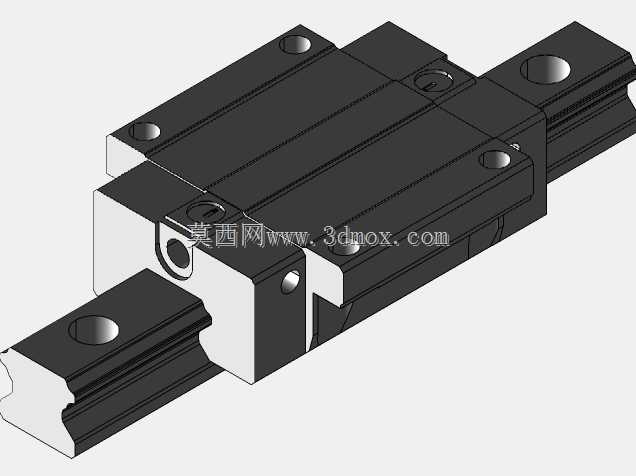

上银HGW系列直线导轨滑块三维模型

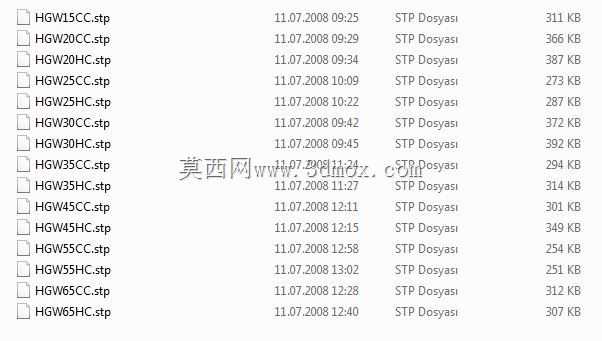

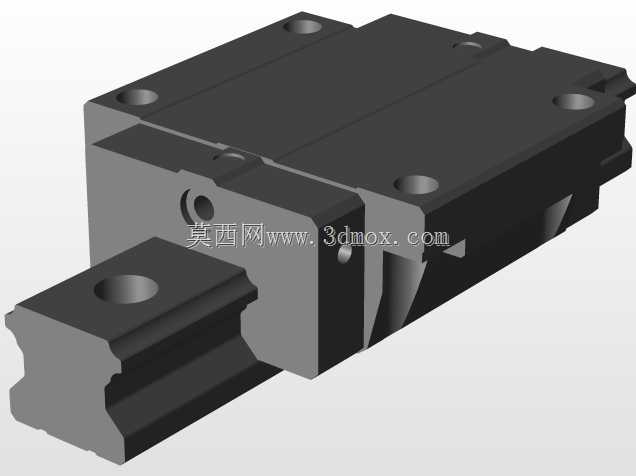

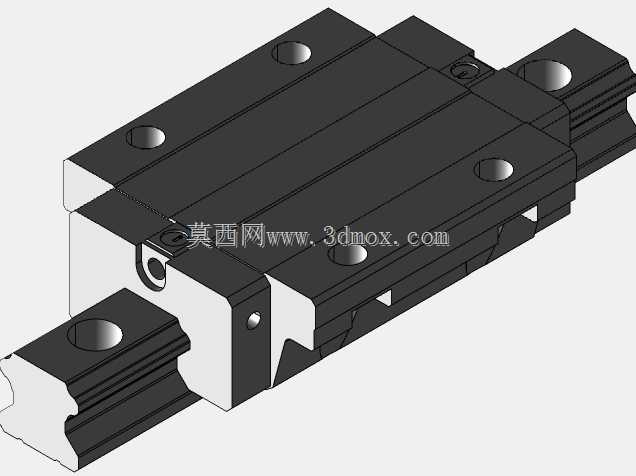

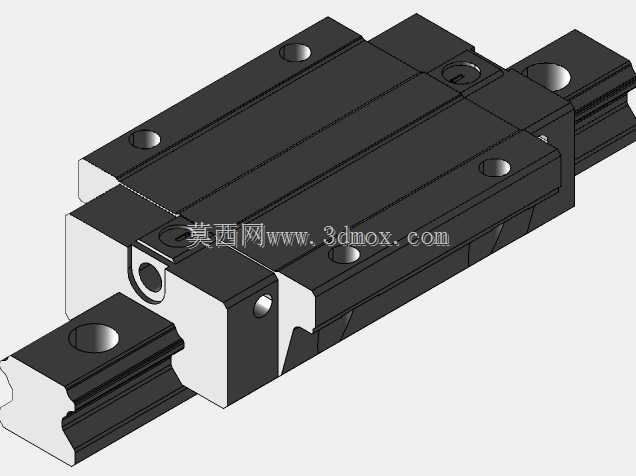

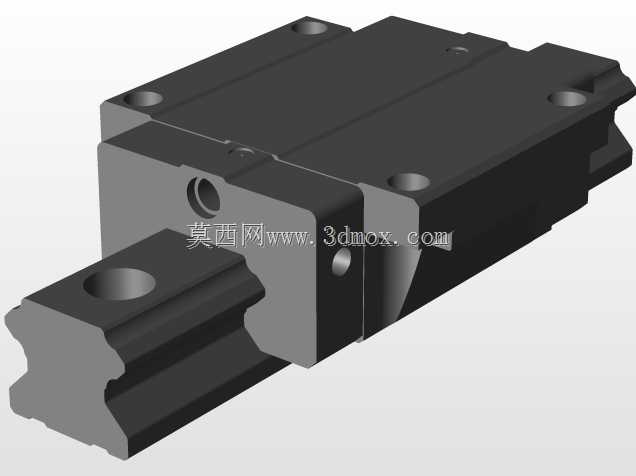

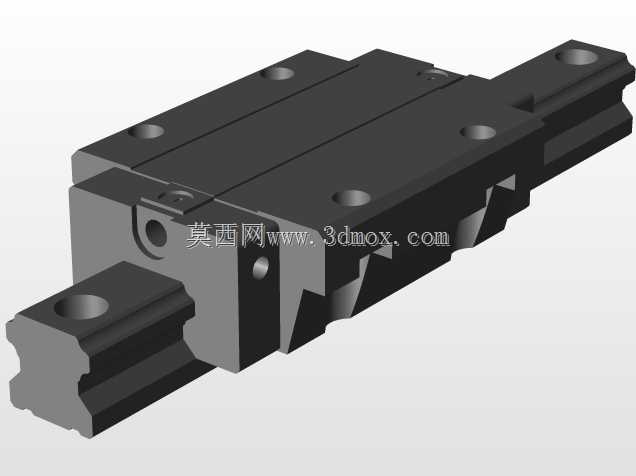

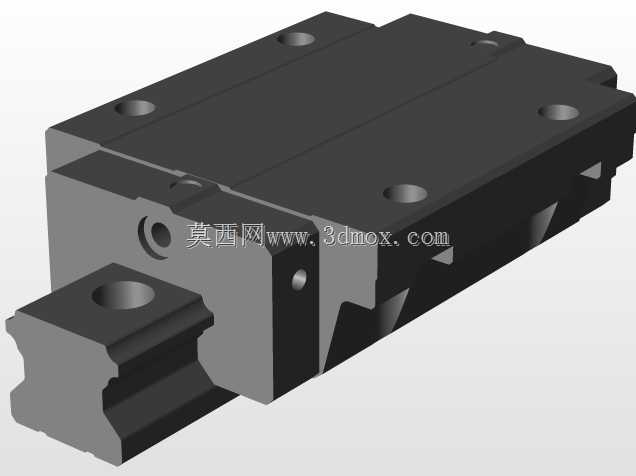

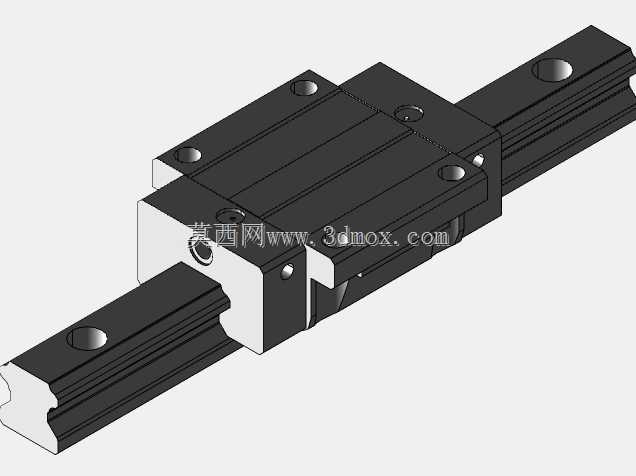

本次呈现的是上银HGW系列法兰型直线导轨滑块整套模型，覆盖15至65全规格段的常用型号，这类线性传动导向部件是高端装备制造领域应用极为广泛的核心基础元件，在各类需要高精度直线往复运动的工况场景中承担着核心导向与承载作用。从实际行业应用来看，这类导轨滑块广泛适配数控机床的进给轴传动系统，承担工作台、刀架的精准移动导向任务，保障加工过程中运动轨迹的精度稳定性；在工业自动化生产线的移栽、搬运模组中，这类导轨作为线性运动的承载基准，配合伺服驱动系统实现工件的精准工位转移；在电子制造设备的精密贴装、检测工位，高等级的导轨滑块能够保障微米级的运动重复定位精度，满足精密电子元器件的装配检测要求；此外在木工机械、激光加工设备、医疗检测设备、光伏制造装备等领域，这类法兰型高组装导轨滑块都有着极高的应用占比，是保障设备直线运动精度、承载能力与使用寿命的关键部件。从产品功能特性来看，HGW系列属于法兰型高组装直线导轨滑块，采用滚珠滚动接触的传动结构，相比传统滑动导轨摩擦阻力大幅降低，能够有效降低驱动功率损耗，同时具备更高的运动响应速度，低速运行时无爬行现象，运动平稳性优异。法兰型的滑块本体设计，让安装接触面更大，能够承受更高的倾覆力矩，在单导轨悬臂安装、偏载工况下依然能够保持稳定的运行精度，适配更多复杂安装场景。整套模型的设计完全遵循实物的结构逻辑，还原了滑块的滚珠循环通道、密封端盖、油嘴接口、安装沉孔等全部细节结构，导轨部分的滚道型面、安装孔位也完全匹配实物的安装尺寸规范。从设计思路层面，整套模型采用全参数化的建模逻辑，不同规格型号的滑块与对应导轨完全适配，滚道曲率、滚珠直径、滑块本体的壁厚、安装孔的孔距与孔径都严格依照产品的实际安装边界进行构建，能够直接用于设备的整体装配干涉检查、运动仿真模拟，也可以作为非标设备设计时的选型参考模型，帮助设计人员快速完成导轨安装位的结构设计，预留合理的安装与维护空间。从外形尺寸与安装边界来看，覆盖的15到65规格段，对应不同的导轨宽度、滑块长度与安装孔距，小规格15、20型号适用于轻载高速的精密运动场景，安装占用空间小，适合小型自动化设备的紧凑结构设计；25到45的中规格型号兼顾承载能力与安装空间，是通用自动化设备、机床进给轴的常用选型，能够承受中等程度的径向、反径向与侧向载荷；55、65的大规格型号具备更高的额定动、静载荷，适用于重型机床、大型重载移栽设备等大承载需求的工况，安装时需要预留足够的螺栓锁紧空间与导轨拼接余量，模型中完整还原了各规格的安装孔位尺寸、滑块总高、法兰边宽度等关键安装参数，能够直接对接实际生产设计的尺寸要求，避免设计阶段出现安装干涉、尺寸不匹配的问题。
