汽车前挡风玻璃双刮臂雨刮结构设计

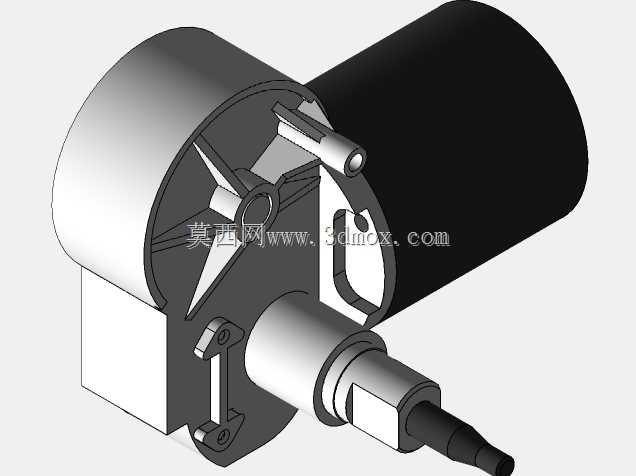

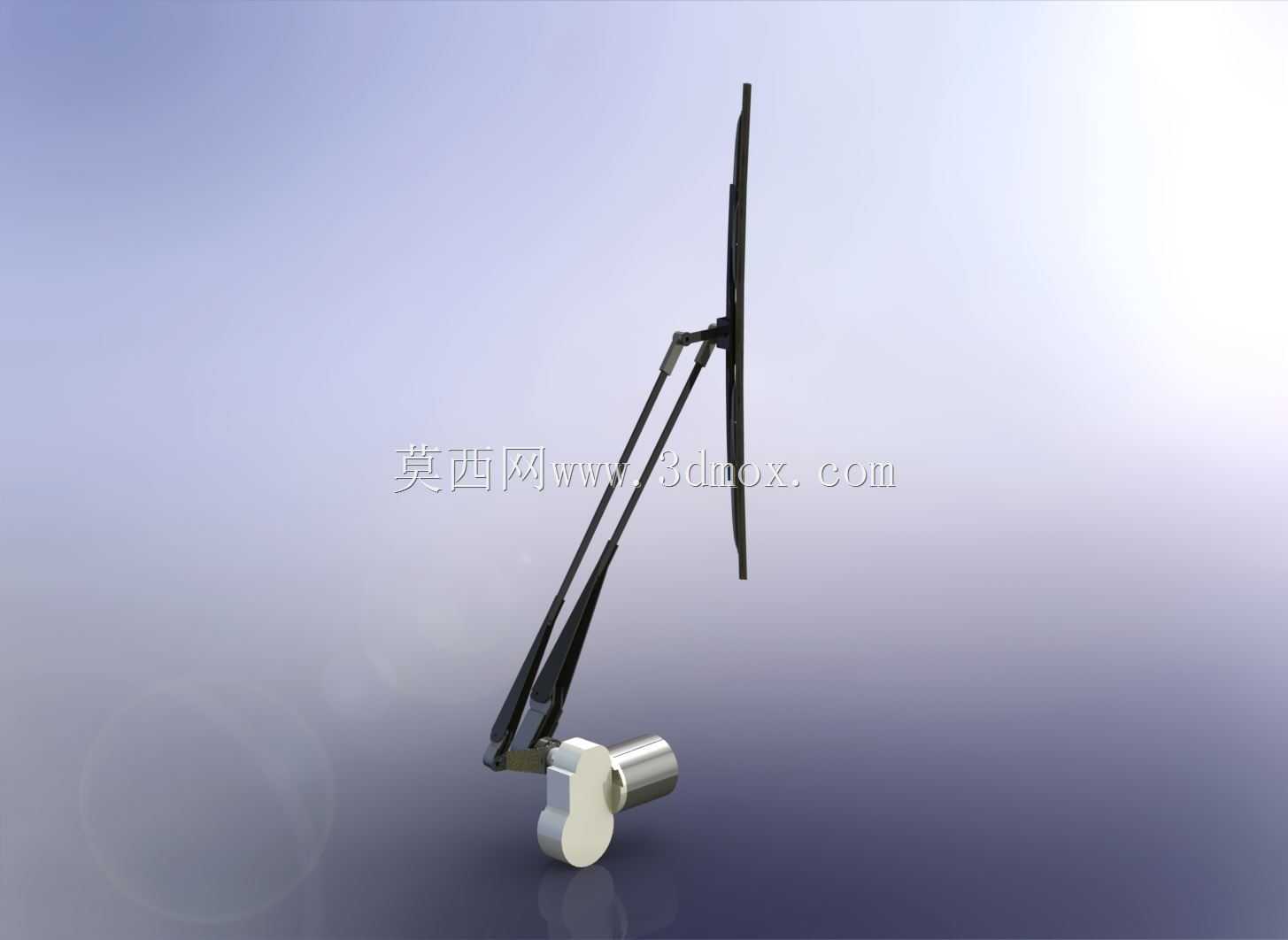

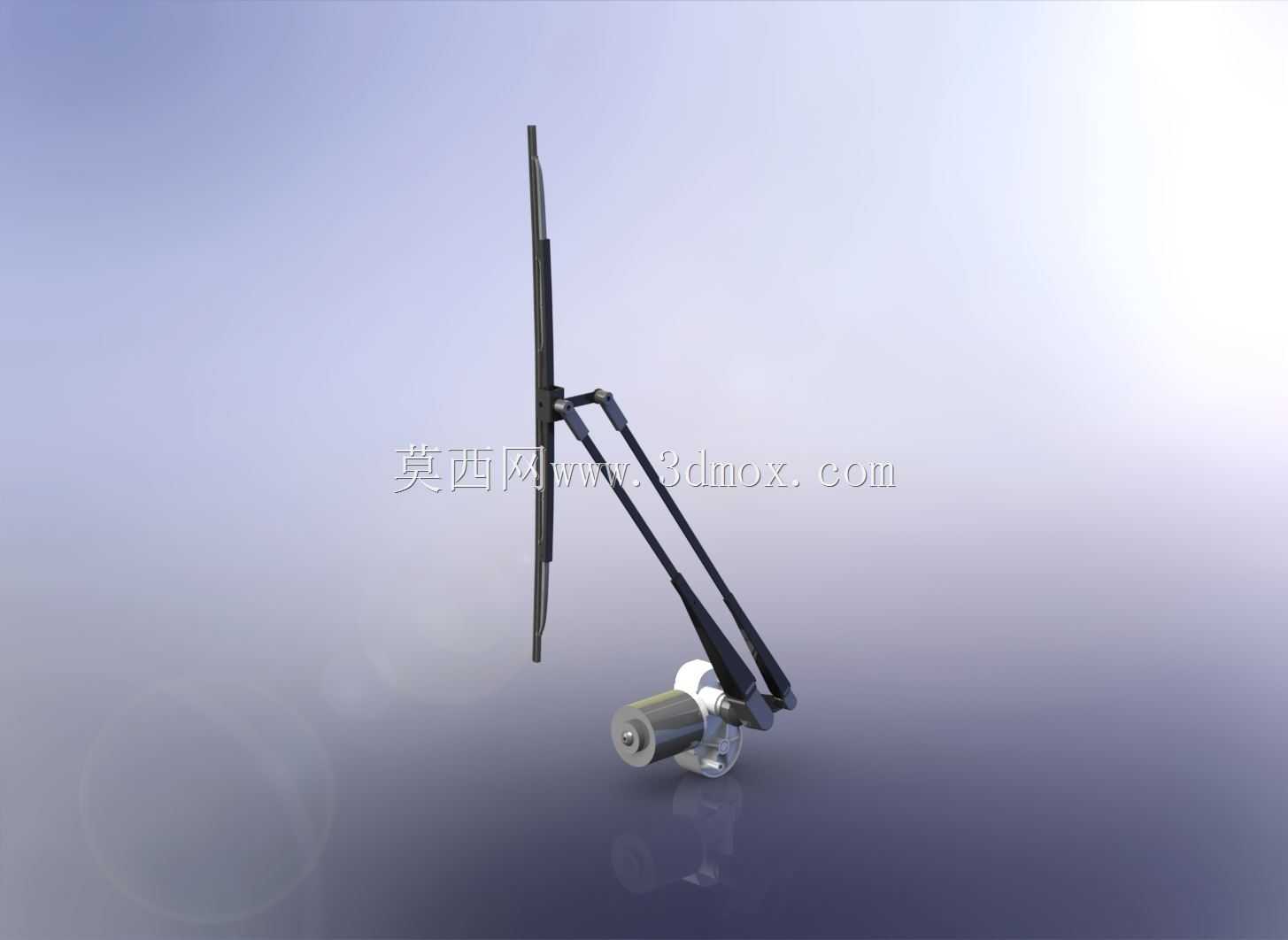

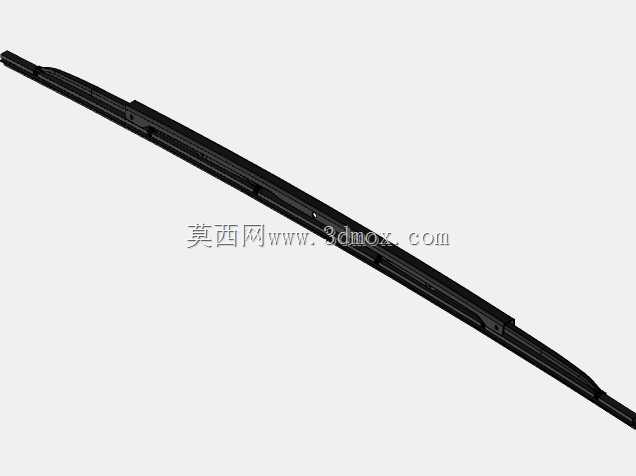

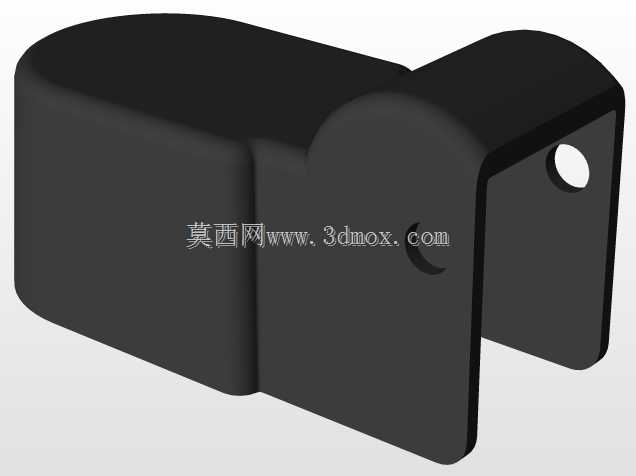

该雨刮结构主要应用于乘用车辆、商用车辆的前挡风玻璃清洁场景，是车辆行驶安全系统中不可或缺的外饰功能部件，核心作用是在雨雪、扬尘、泥浆飞溅等恶劣行车环境下，快速清除挡风玻璃表面的遮挡物，为驾驶员提供清晰无遮挡的前方视野，避免因视线受阻引发的行车安全隐患，同时也可配合玻璃清洗液完成玻璃表面污渍的深度清洁，满足日常车辆使用中的玻璃维护需求。整套结构采用双刮臂联动式设计，核心功能特性围绕稳定刮拭、低运行噪音、长使用寿命展开，驱动端采用回转式动力输出结构，可将电机的连续旋转运动转化为刮臂的往复摆动动作，摆动角度设定为74度，该角度经过反复适配验证，能够覆盖绝大多数常规车型前挡风玻璃的主视野区域，刮拭过程中不会出现视野盲区，也不会因摆角过大导致刮臂超出玻璃边界碰撞车身钣金。设计过程中优先考虑了运动干涉规避问题，对刮臂的摆动轨迹做了全行程仿真校验，确保刮臂在最大摆角位置、最小摆角位置以及中间任意运动位置，都不会与挡风玻璃边框、引擎盖后端、A柱内饰外饰件发生碰撞，同时刮臂与刮片的连接结构采用快拆式卡扣设计，方便后期使用过程中更换老化磨损的刮片，无需拆卸整套雨刮结构，降低后期维护成本。尺寸参数方面，配套的刮片有效刮拭长度为500mm，刮臂的有效支撑长度为440mm，安装边界上，驱动基座的固定点位采用行业通用的三孔安装布局，适配多数车型前围钣金的预留安装位，安装时只需将基座固定在前围对应的安装孔位，调整刮臂初始静止位置至挡风玻璃下沿的停靠区域，即可完成装配，无需额外对车身结构做打孔修改。刮臂本身采用双层叠压的金属弹片结构，能够持续为刮片提供均匀的下压力，保证刮片在整个刮拭行程中都能与玻璃表面紧密贴合，不会出现高速行驶时刮片浮起、刮拭漏条的问题，同时弹片的弹力经过标定，既不会因压力过大导致刮片磨损过快、电机负载过高，也不会因压力过小导致刮拭不干净。整套结构的运动连接部位都设置了耐磨衬套，能够降低长期往复摆动过程中的部件磨损，减少运行时的异响，提升整套结构的使用寿命，驱动端的输出轴做了防水密封设计，避免雨天行车时雨水顺着输出轴渗入驱动机构内部，造成部件锈蚀或者电路短路问题，适配不同排量、不同车型的前挡风玻璃安装需求，可直接作为整车零部件设计的参考方案，也可用于现有车辆雨刮系统的改装优化参考。
