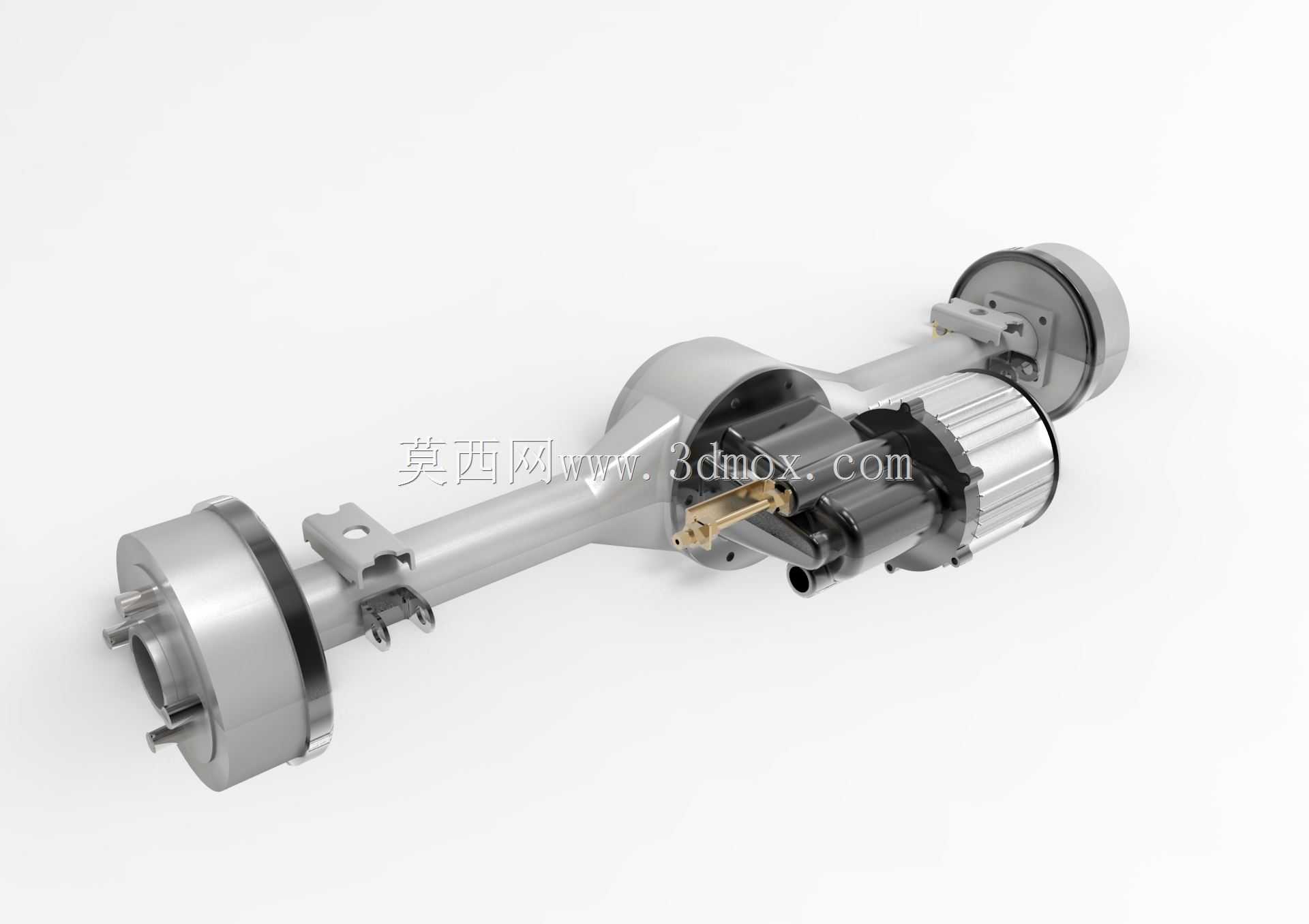

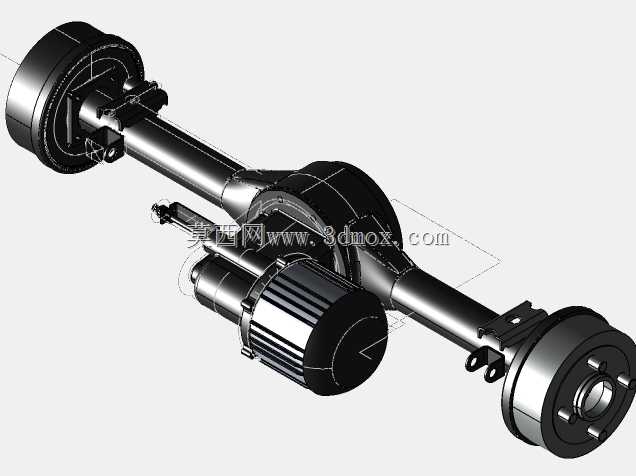

电动车辆驱动桥差速与动力集成结构

该结构面向低速电动乘用车辆、场内电动作业车辆的动力传动场景设计，是电动车辆底盘动力传递的核心集成单元，承担着动力输出、转速差调节、轮端扭矩分配的核心作用，直接决定电动车辆的行驶通过性、转向平顺性与动力传递效率。在实际应用场景中，这类集成结构广泛适配厂区转运电动车、低速电动观光车、微型电动货运车辆等非高速道路电动载具，替代传统燃油车辆中分离式的动力输出与差速传动结构，大幅压缩底盘动力单元的占用空间，为车载电池组、电控系统预留更多布置余量。从功能特性来看，该结构将驱动电机与差速传动组件整合在同一桥壳结构内，动力从电机输出端直接传递至差速器齿轮组，省去了传统传动结构中的长传动轴环节，有效降低动力传递过程中的机械损耗，同时差速器组件可在车辆转向时自动调节两侧车轮的转速差，避免轮胎拖滑磨损，保障转向过程的行驶稳定性，桥体两端直接连接轮端轮毂与制动组件，形成完整的驱动桥总成，可直接与车辆悬架系统匹配安装。在设计思路上，该结构采用一体化桥壳承载设计，将电机壳体与差速器桥壳做刚性连接整合，保障整体结构的抗扭强度与承载能力，同时简化了整车装配环节的对接工序，减少零部件数量降低后期维护难度；结构设计阶段充分考虑了电动车辆的动力输出特性，匹配电机低转速大扭矩的输出特点，对差速器齿轮的啮合参数做针对性优化，保障动力传递过程的平顺性，降低齿轮啮合噪音。从安装边界来看，该不带内部零散小件的集成结构整体轴向尺寸为900mm，可适配轮距在对应范围内的电动车型，桥体两端的轮毂连接位、悬架安装位均按照常规电动车辆的通用安装尺寸设计，可直接替换同规格的传统电动驱动桥结构，无需对底盘安装点位做额外改造；桥壳采用一体化成型结构设计，可有效保护内部传动组件与电机部件，避免行驶过程中泥水、碎石对核心部件的冲击损伤，提升整体结构的环境适应能力，适配多种复杂非铺装路面的行驶需求。
