摩托车前轮控制臂悬架集成结构

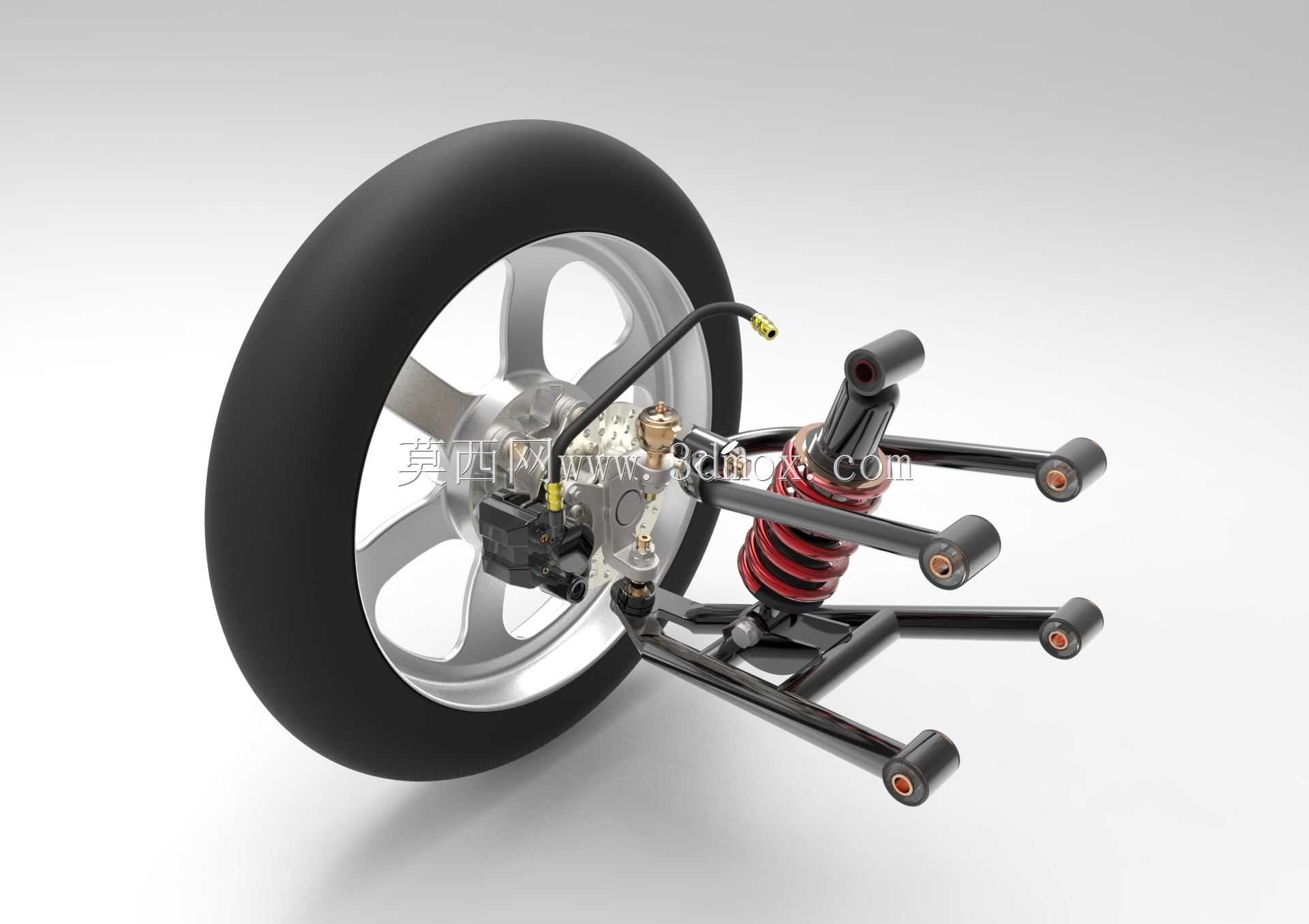

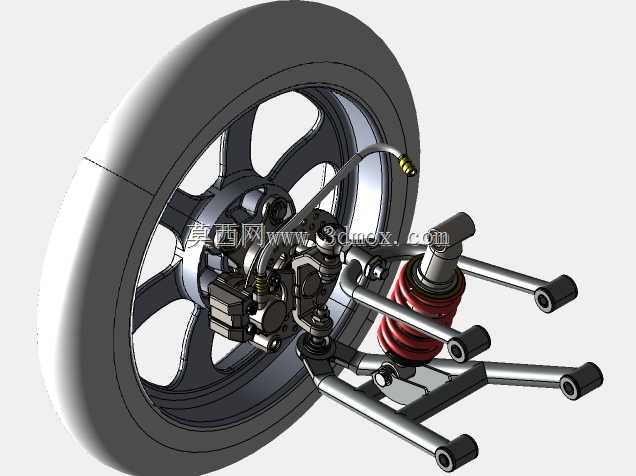

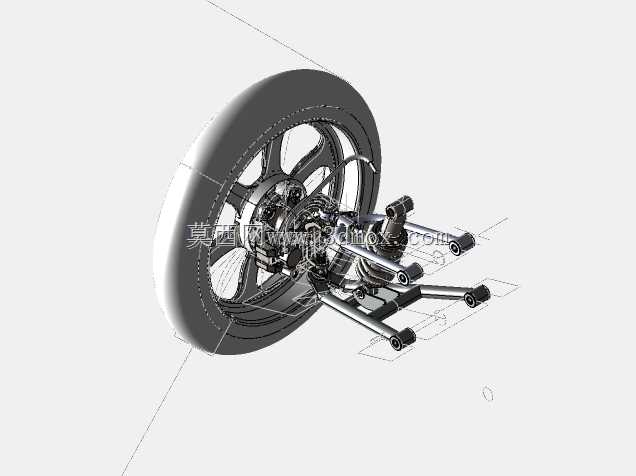

这套集成结构主要应用于中小排量运动型摩托车的前轮承载与操控系统，是连接前轮与车架、传递路面载荷、实现转向与减震缓冲的核心行走部件，直接决定车辆行驶的操控稳定性、制动安全性与骑乘舒适性，适配街车、复古运动摩托等车型的前轮端装配需求。整套结构围绕前轮承载核心功能做集成化设计，将轮毂、制动组件、控制摆臂、减震单元做模块化整合，避免零散部件装配的公差累积问题。功能层面，车轮组件负责承接路面附着力传递驱动力与制动力，多连杆式控制臂承担车轮跳动过程中的导向定位作用，约束车轮的运动轨迹，保证轮胎接地面始终贴合路面，螺旋弹簧与阻尼减震器协同作用，过滤路面颠簸带来的冲击载荷，盘式制动卡钳配合制动盘可在制动工况下提供稳定的制动力矩，实现高效减速与驻车。设计思路上采用多连杆独立悬架的布局逻辑，区别于传统摩托的正置/倒置前叉结构，多组控制臂通过铰接点分别连接转向节与车架安装位，可针对性调校车轮的外倾、前束参数变化特性，在弯道侧倾工况下让轮胎保持最优接地角度，提升过弯极限；制动组件采用径向安装的卡钳结构，缩短制动力矩传递路径，提升制动刚性，减少制动时的部件形变。安装边界方面，轮毂适配110mm宽度规格的轮胎，制动盘直径为200mm，控制臂末端的铰接衬套点位间距经过精准匹配，可适配对应250cc级别动力平台的车架安装孔位，减震器的安装行程与弹簧刚度经过匹配调校，兼顾日常通勤的滤震舒适性与激烈驾驶的支撑性，各铰接点均预留标准衬套安装位，无需额外改装即可完成与车架、转向机构的对接装配，整套结构的运动部件均做了运动干涉校核，在车轮全行程跳动、全角度转向过程中不会出现部件剐蹭问题，可直接用于摩托车底盘改装方案验证、行走系统教学演示以及新车型底盘开发的结构参考。
