青铜材质多耳联动主轴结构设计

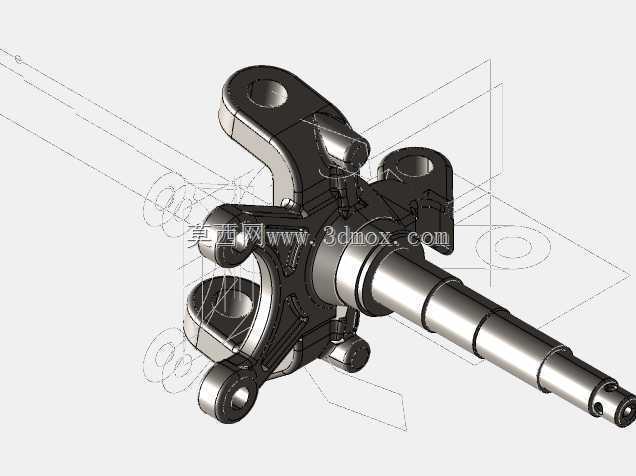

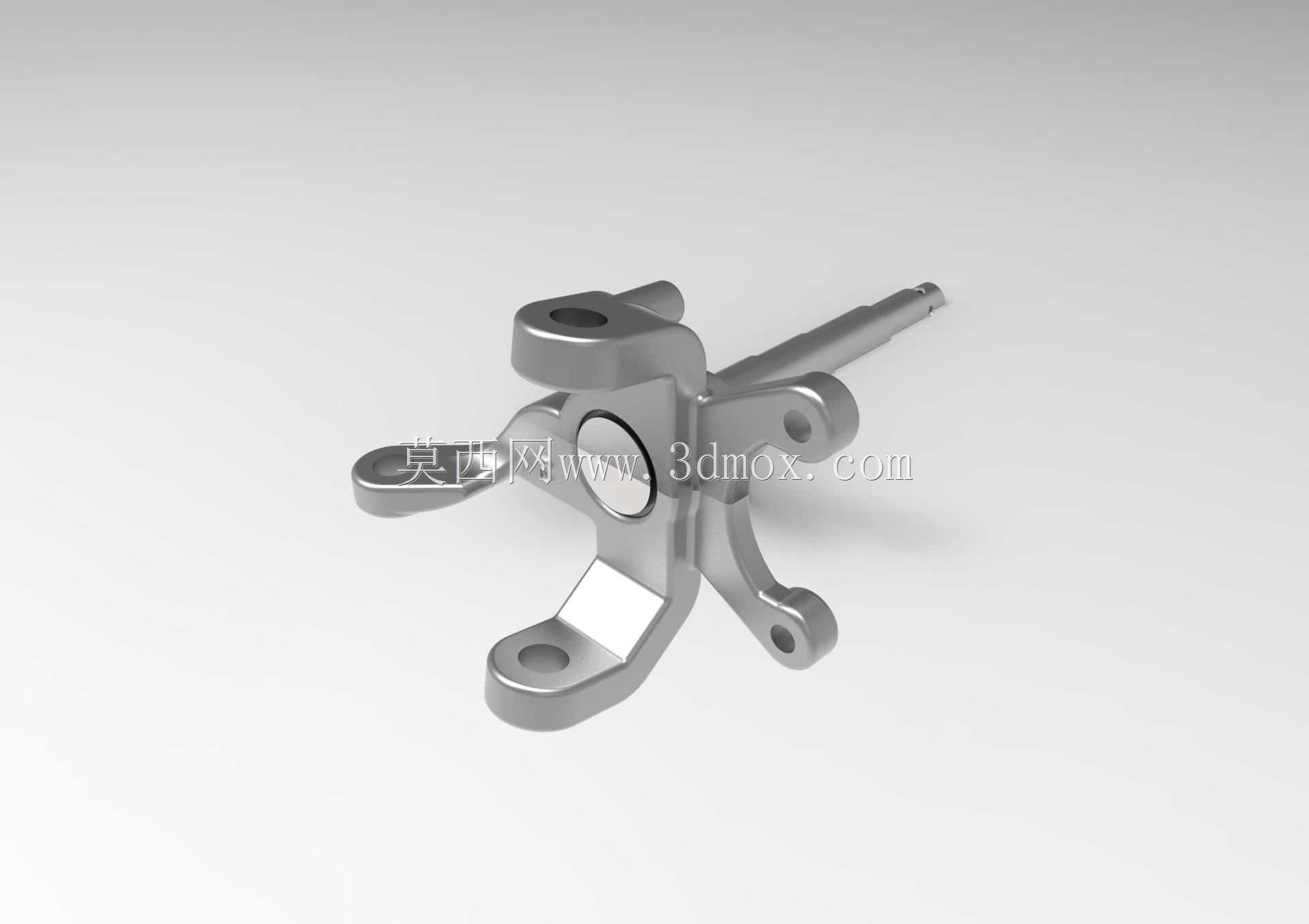

　　这款主轴采用青铜材质加工成型，核心应用于低速重载的传动连接场景，常见于老式轻工机械、小型农用机具的动力传递链路中，作为动力输入与执行端的中间衔接部件，承担扭矩传递、多向负载承载的核心作用。从结构设计来看，主体采用长轴杆与多安装耳座一体化的构型，轴段部分做了阶梯变径处理，靠近安装座的轴段直径更大，用于承受径向载荷带来的弯矩，远端轴段直径收窄，适配对应传动件的内孔安装尺寸，轴端预留的定位结构可配合销钉实现周向固定，避免传动过程中出现相对打滑。周边分布的四个带孔耳座并非对称等距排布，而是根据实际安装点位的受力方向做了角度偏移，每个耳座的安装孔轴线都与对应负载的施力方向垂直，最大化降低孔壁的剪切应力，

　　耳座与主轴主体的衔接位置做了大圆弧过渡处理，避免应力集中导致的根部断裂问题，这也是青铜材质部件设计中需要重点考量的细节——青铜的抗冲击韧性略低于钢材，通过圆角过渡分散应力能有效提升部件的疲劳寿命。安装边界方面，主轴整体的轴向安装长度适配对应设备的腔体预留空间，耳座的外轮廓尺寸控制在安装腔的避让范围内，每个耳座的安装孔位都与设备基座上的预装螺栓孔位一一对应，安装时无需额外做扩孔或位置调整，轴段的同轴度公差控制在0.02mm以内，保证高速转动时不会出现偏摆抖动。设计过程中针对青铜材质的耐磨特性做了适配优化，轴段与轴承配合的表面粗糙度要求达到Ra1.6，减少长期转动过程中的磨损量，耳座的安装孔内未额外加装衬套，

　　依靠青铜自身的自润滑特性即可满足低速摆动场景下的耐磨需求，减少了后续维护的配件更换成本。实际使用中，这款主轴可同时连接三个方向的传动连杆，将输入的旋转运动转化为多方向的往复摆动，适配需要多动作协同的机构需求，相较于分体式焊接的主轴结构，一体化铸造成型的构型整体刚性更强，不存在焊缝开裂的风险，适合在有一定腐蚀环境的户外机具上使用，青铜材质的抗锈蚀能力也能保证部件在潮湿环境下长期存放不会出现锈死无法拆卸的问题。
