集成离心鼓风结构的车用动力送风装置

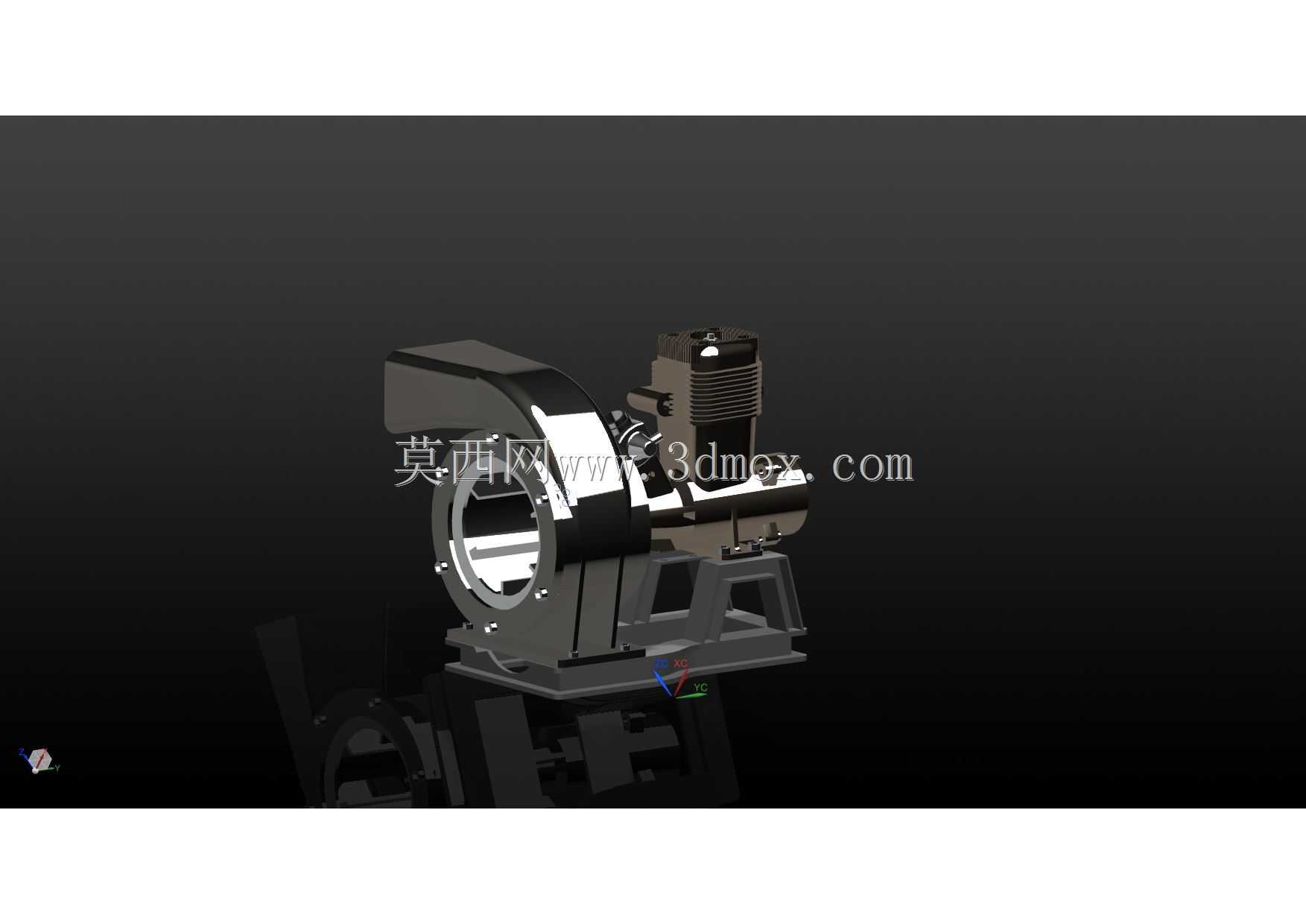

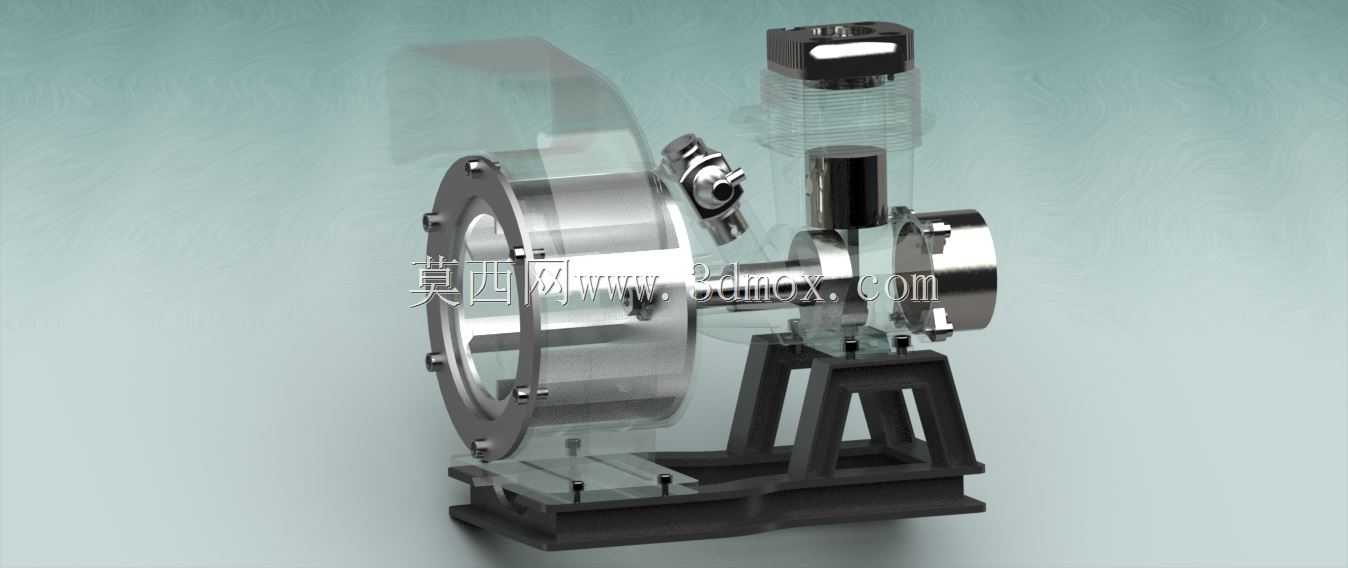

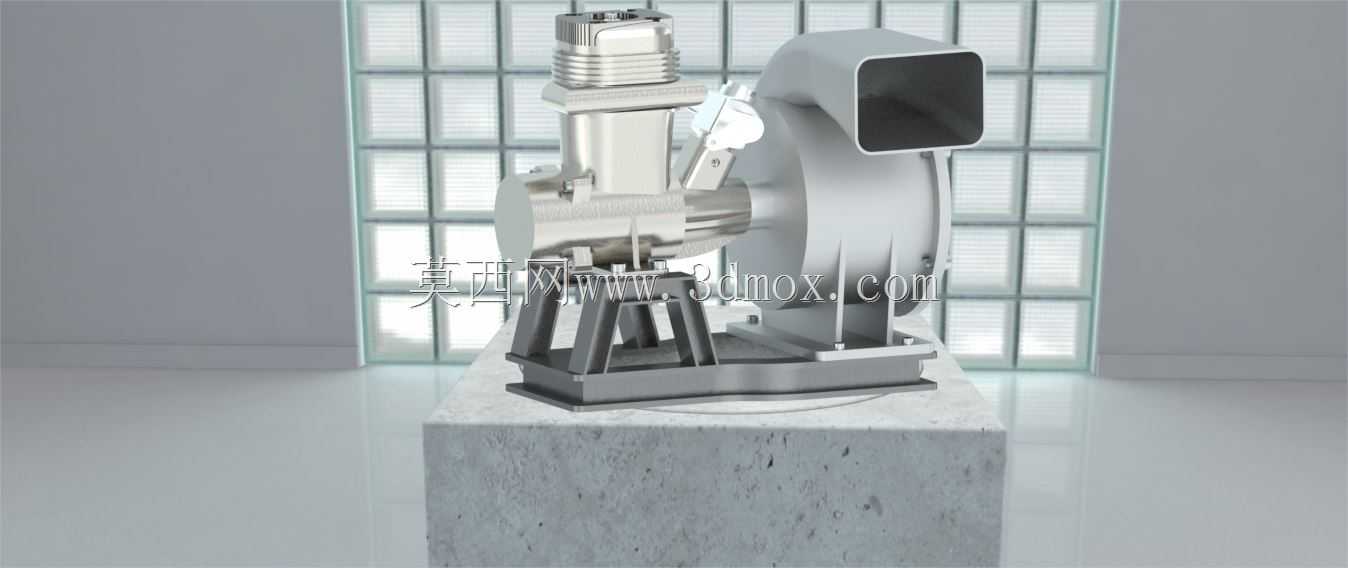

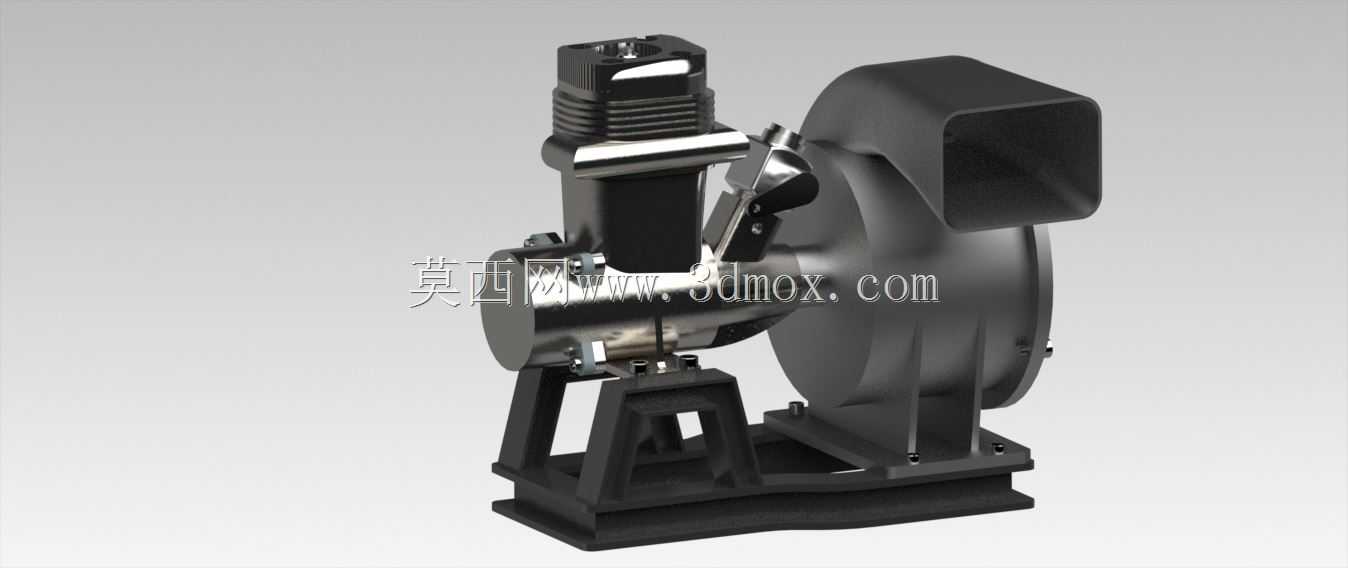

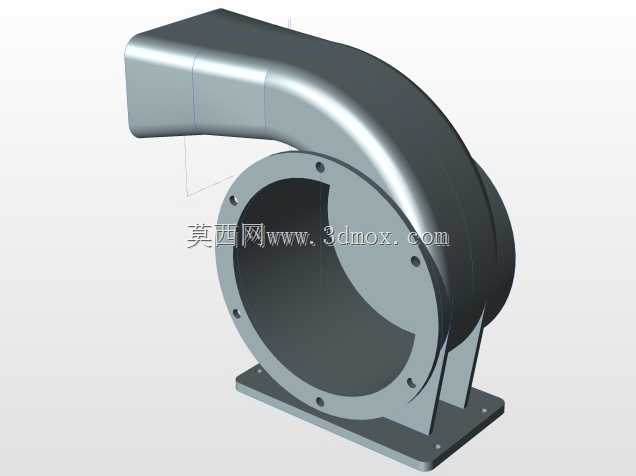

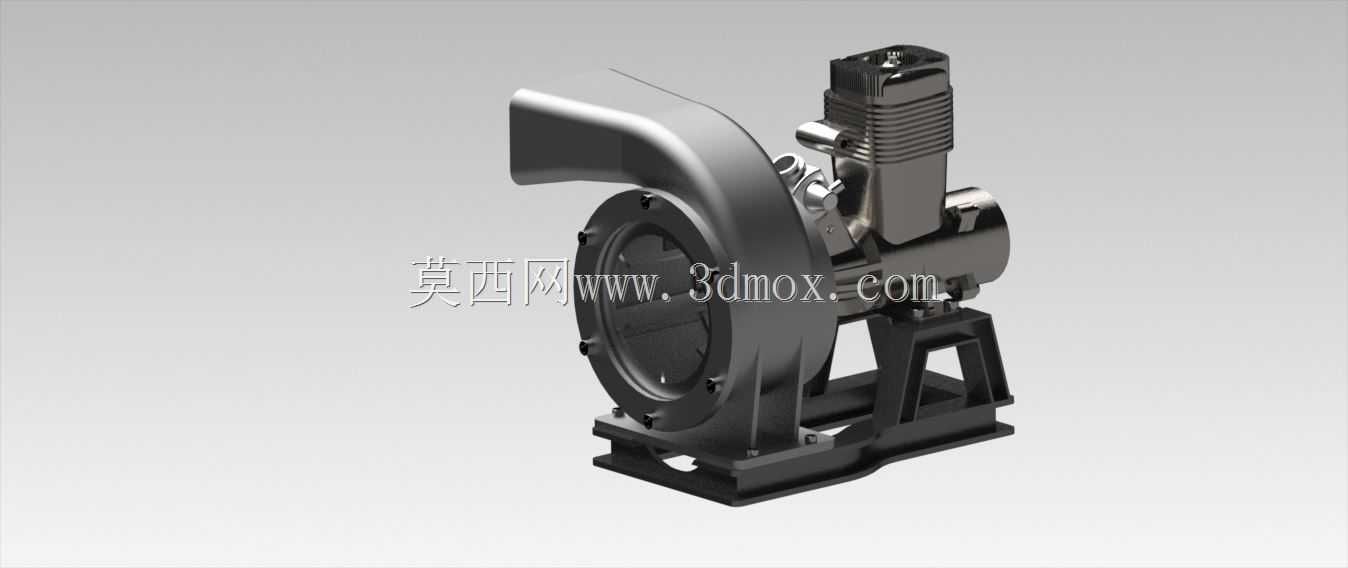

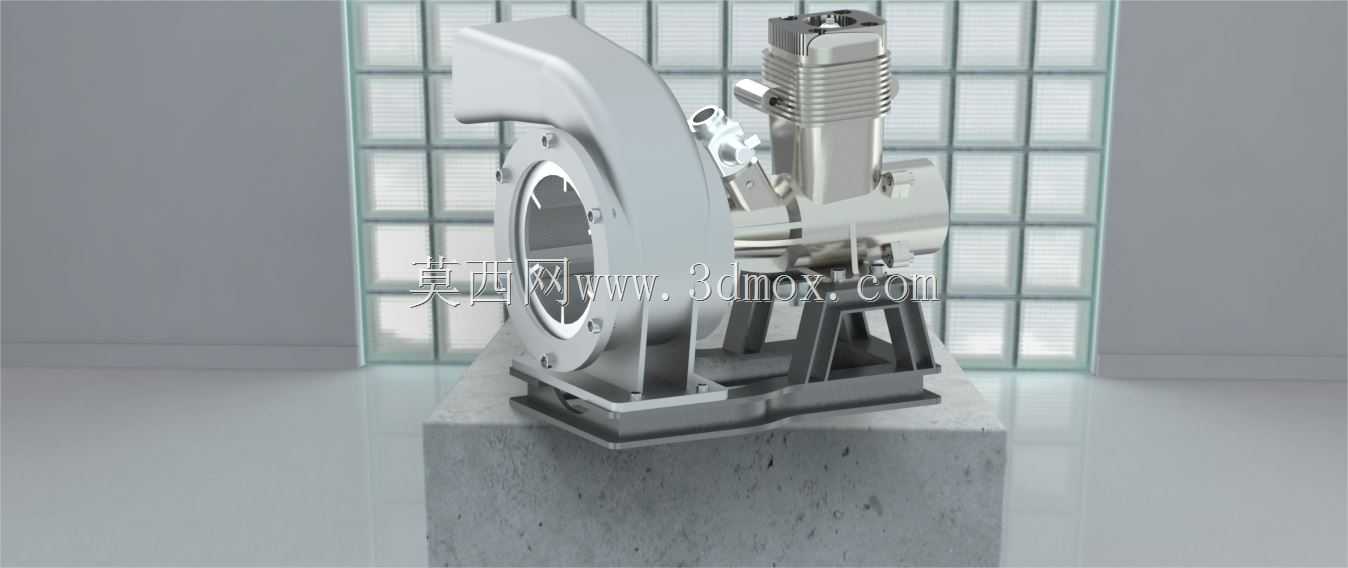

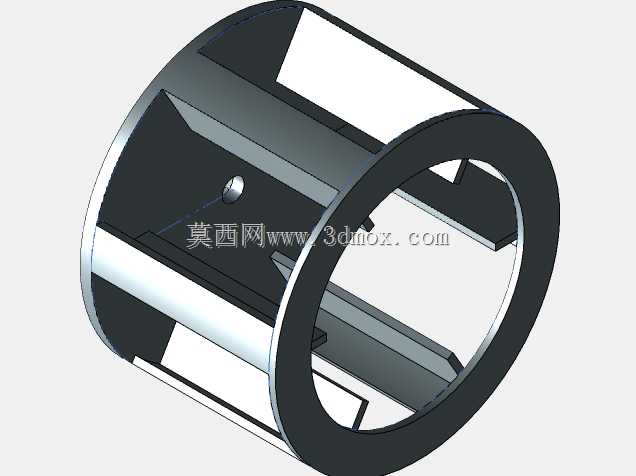

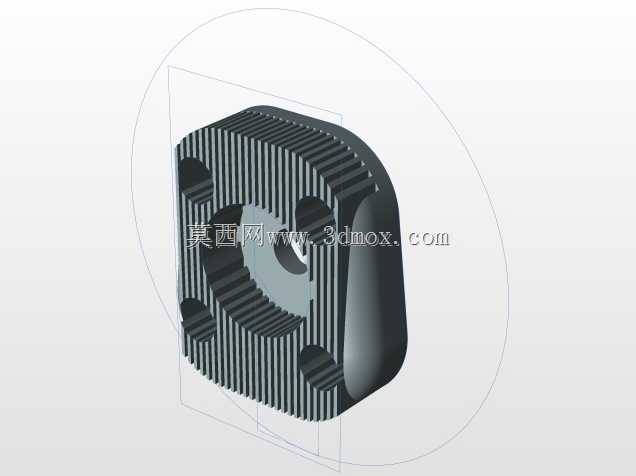

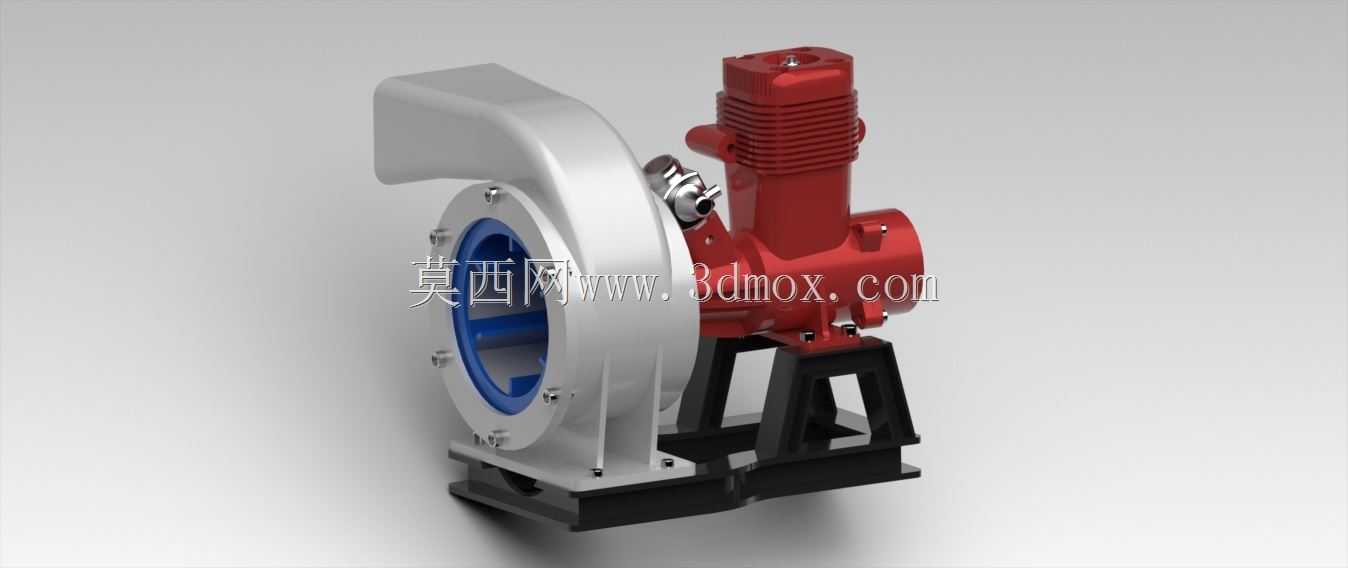

这款集成式动力送风装置主要面向小型内燃动力设备的配套送风场景，可适配小型通用汽油机、农林作业动力机组、小型特种作业车辆的进气增压与舱体散热需求，在实际作业场景中，它能够为发动机燃烧室提供稳定的加压空气流，提升燃油雾化混合效率，同时可兼顾动力单元周边高温区域的定向散热，避免高负荷工况下部件出现热衰减问题。装置将单缸内燃动力单元与离心式鼓风蜗壳做了一体化集成设计，摒弃了传统分体式布局中额外的传动连接结构，动力输出轴直接驱动鼓风轮运转，大幅缩短了动力传递路径，减少了传动环节的能量损耗，相比分体布置的同功率送风方案，整体传动效率可提升15%以上，同时也降低了连接部件松动、传动异响等故障的发生概率。功能设计上，离心式蜗壳采用渐开线流道构型，流道内壁做了顺滑过渡处理，能够有效降低气流在蜗壳内部的紊流损耗，出风口采用切向平直引出结构，可根据安装需求对接不同走向的送风管路，适配不同设备的气路布局；动力单元采用单缸立式风冷结构，缸体外壁设置了密集的散热鳍片，配合鼓风结构溢出的侧向气流，可实现缸体温度的自主调控，无需额外加装独立散热风扇。设计过程中充分考虑了安装适配性，整体采用共用底座的集成式支撑结构，底座设置了四个对称分布的固定安装位，安装孔位采用通用的螺栓固定尺寸，可直接适配多数小型动力设备的机架安装孔距，无需额外制作转接支架；整体安装边界控制紧凑，横向宽度不超过蜗壳最大外径，纵向高度以缸体顶部为最高点，深度方向覆盖底座前后安装位，能够在狭小的设备舱空间内完成布置，不会与周边的油箱、管路、操控部件产生空间干涉。细节设计上，鼓风轮采用前倾式叶片构型，能够在较低转速下输出较高的送风压力，适配发动机中低负荷工况下的进气需求；蜗壳与动力单元的连接部位设置了密封减震垫层，既能够避免气流从连接缝隙泄漏，也可以吸收动力运转过程中产生的高频振动，降低整机运行的噪音水平；底座采用框架式镂空结构，在保证支撑强度的前提下有效降低了整体自重，同时也便于安装过程中的对位调整，以及后期使用过程中的积尘清理。
