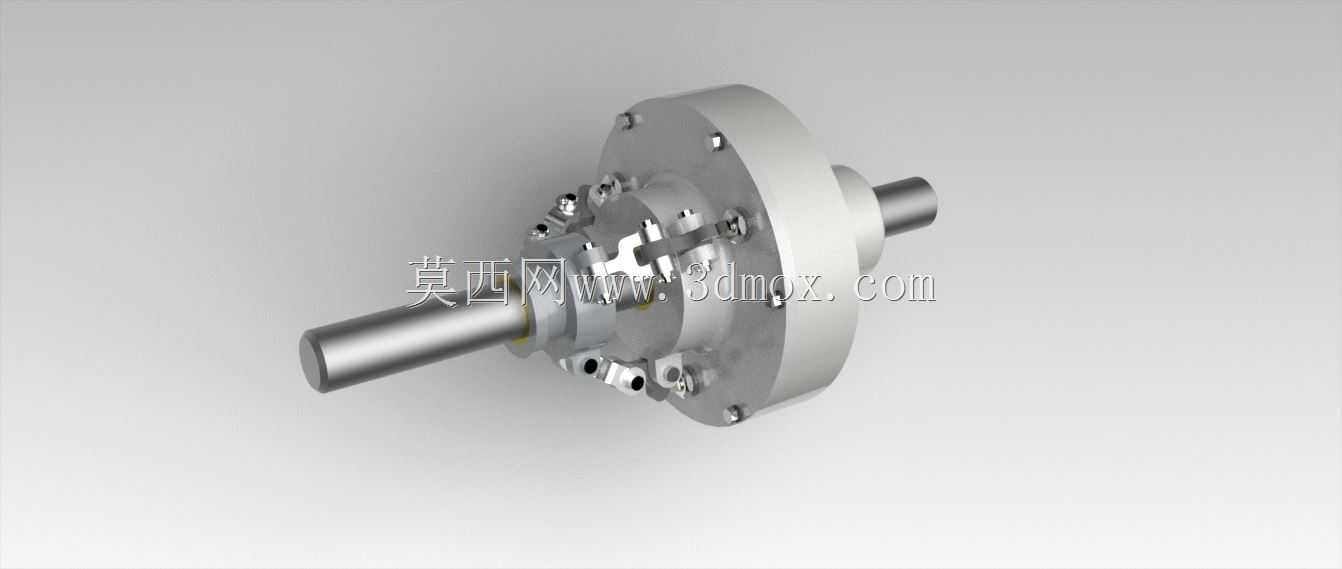

车用多片式离合器传动总成结构

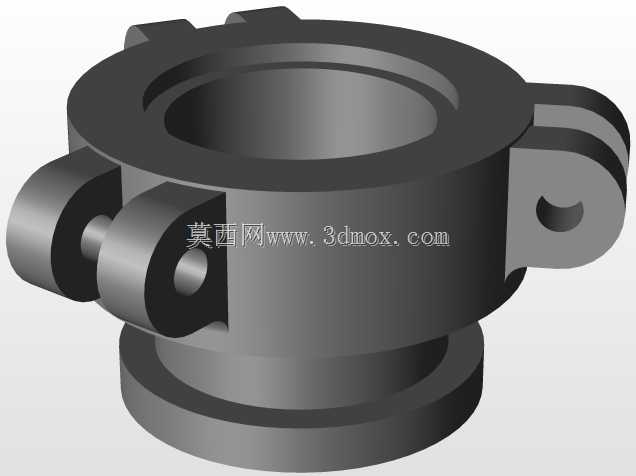

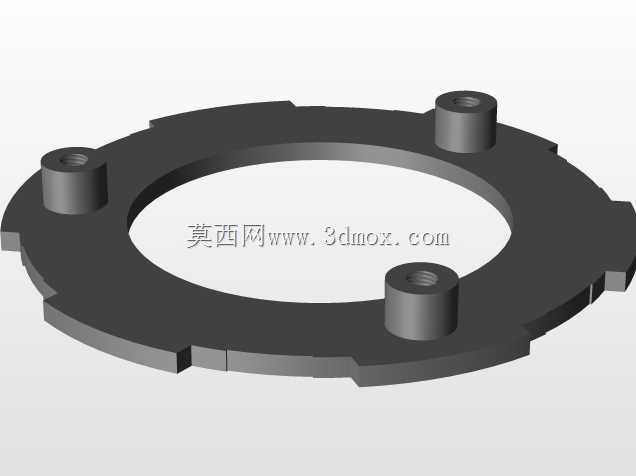

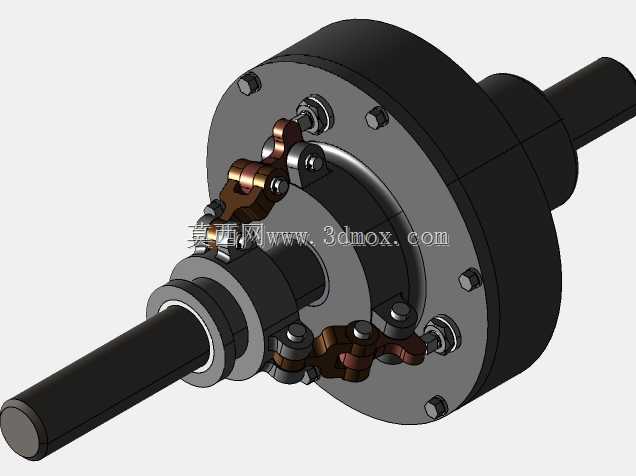

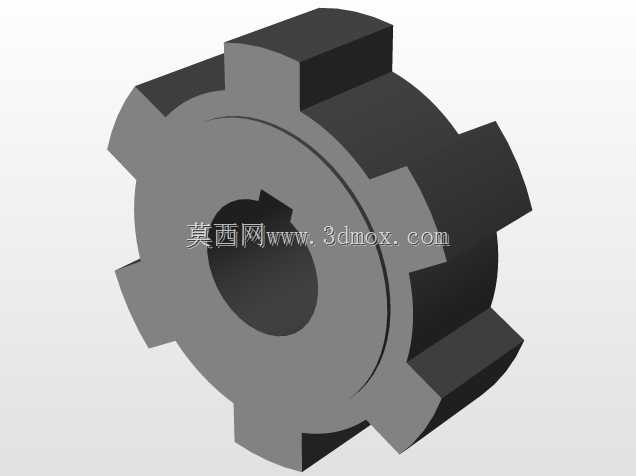

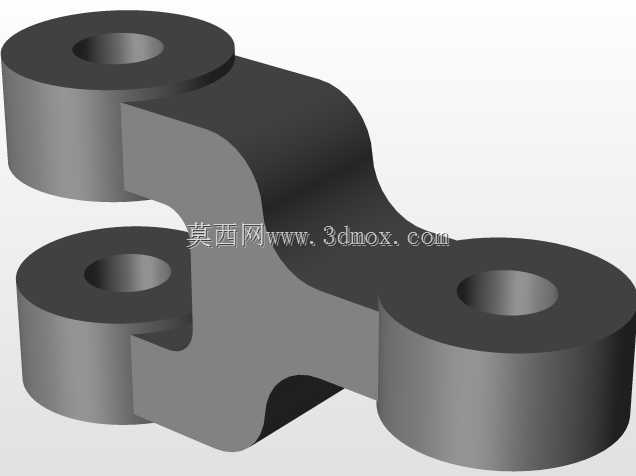

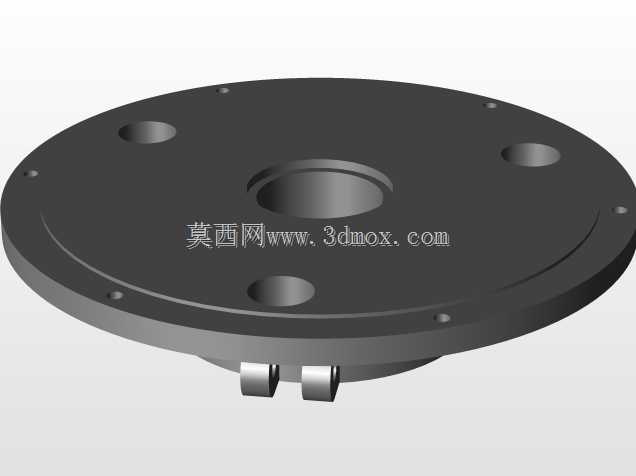

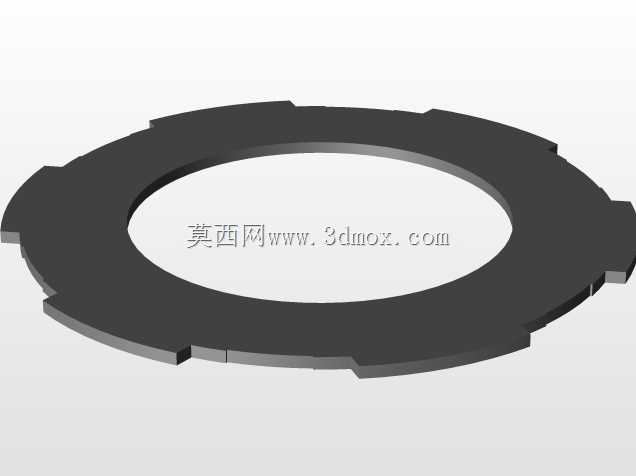

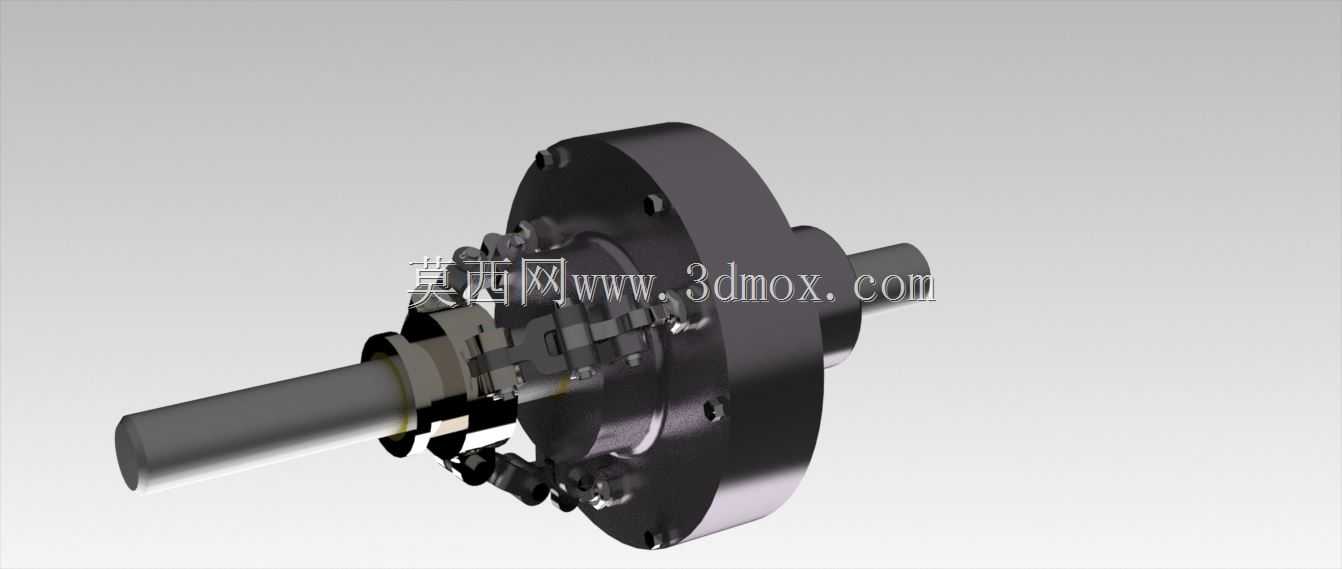

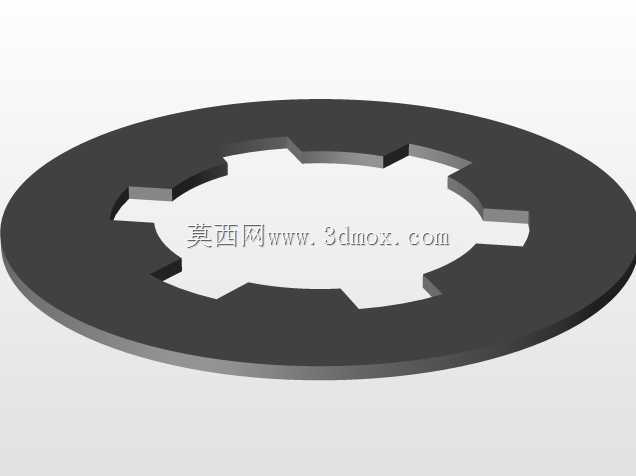

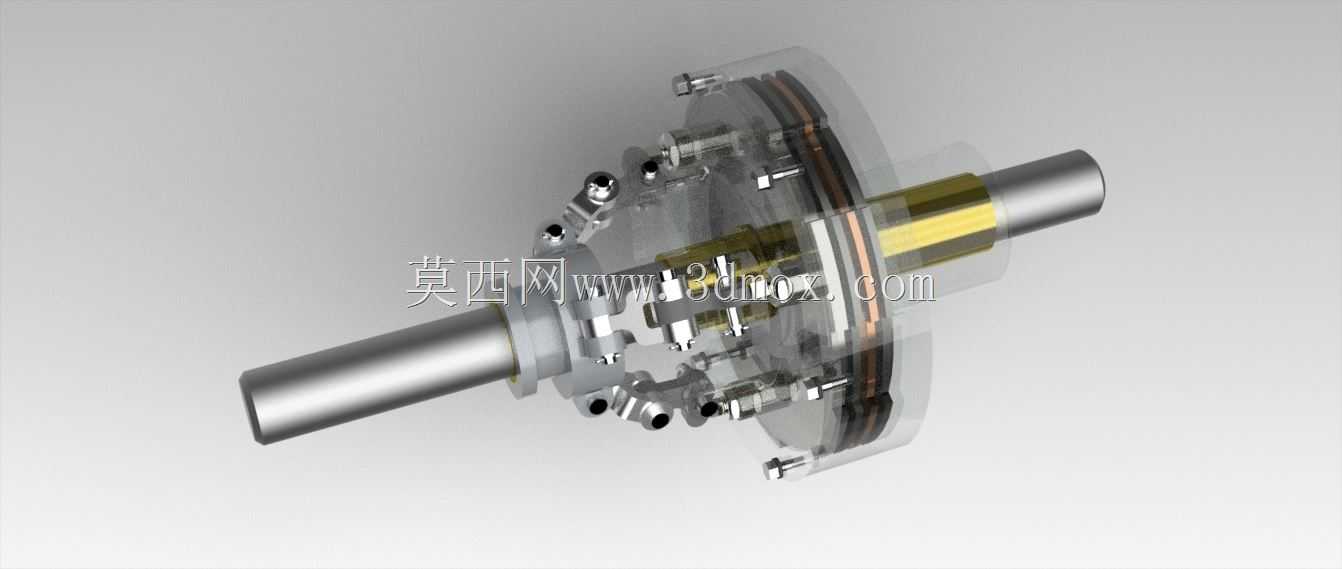

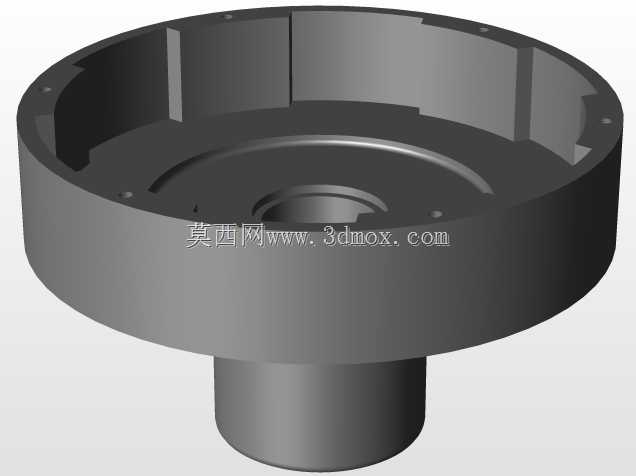

多片式离合器作为动力传动系统中的核心衔接部件，广泛应用在乘用车辆、商用工程车辆以及特种作业装备的传动链路中，承担着动力接合、切断、过载保护以及平顺换挡的核心作用，尤其在大扭矩传递需求的工况下，多片式结构相比单片离合器具备更大的摩擦接触面积，能够在有限的径向安装空间内传递更高的扭矩输出，适配高功率动力单元的传动匹配需求。在实际应用场景中，这类离合器既可以布置在手动变速箱的动力输入端，实现发动机与变速箱之间的动力通断控制，也可集成在自动变速箱、双离合变速箱的换挡机构中，通过不同组别离合器的接合与分离完成挡位切换，还可应用在四驱车型的分动箱结构中，实现前后桥动力的分配与锁止，覆盖民用代步车辆、越野作业车辆、工矿运输车辆等多类场景的传动需求。该离合器总成采用同轴穿轴式布局，核心结构包含输入轴、输出轴、多组交替叠放的主动摩擦片与从动摩擦片、压合机构、分离推杆组件以及复位弹性结构，主动摩擦片与动力输入侧的壳体通过花键周向固定，可沿轴向做小范围滑移，从动摩擦片与输出轴的花键毂配合，同样具备轴向滑移自由度，当压合机构施加轴向压紧力时，主从动摩擦片之间产生足够的静摩擦力，将输入侧的动力完整传递至输出端，当压紧力释放时，摩擦片之间形成间隙，动力传递路径被切断，实现动力分离。设计过程中充分考虑了扭矩传递的均匀性与散热需求，多组摩擦片沿轴向等距排布，确保每一片摩擦面的压紧力分布均匀，避免局部压力过大导致的摩擦片异常磨损；压合机构采用周向均匀布置的杠杆式压爪结构，能够将驱动端的作用力均匀放大后作用在压盘上，保证接合过程平顺无冲击，减少动力接合瞬间的传动系统冲击载荷，延长下游齿轮、轴类部件的使用寿命。分离组件采用径向对称布置的推杆结构，分离动作同步性优异，避免分离过程中压盘偏斜导致的摩擦片拖滞问题，减少分离状态下的空转阻力损耗。从安装边界来看，该总成采用两端轴伸式结构，输入与输出轴均采用标准渐开线花键作为连接接口，可直接与上下游传动部件的花键套配合安装，整体径向轮廓控制在紧凑范围内，能够适配变速箱、分动箱内部的有限安装腔体，轴向尺寸经过优化，在保证足够摩擦片数量满足扭矩传递需求的前提下，尽可能压缩轴向安装长度，降低传动系统的整体轴向尺寸占用，便于整车动力舱的布局设计。总成外部的壳体设置有对应的安装定位止口，可与传动箱体的定位面精准配合，保证安装同轴度，避免运转过程中出现偏心振动问题。在功能特性上，该结构具备接合平顺、扭矩容量大、散热性能好、磨损补偿能力强的特点，随着摩擦片的正常磨损，压合机构可自动补偿磨损带来的间隙变化，长期使用过程中无需频繁调整离合间隙，降低使用维护成本；摩擦片之间的润滑油道设计可保证运转过程中润滑油充分流经每一组摩擦面，带走摩擦产生的热量，避免长时间半联动工况下出现摩擦片过热烧蚀的问题，提升离合器的持续工作能力与使用寿命，适配复杂工况下的频繁启停、换挡操作需求。
