苏格兰轭式直线往复驱动机构结构设计

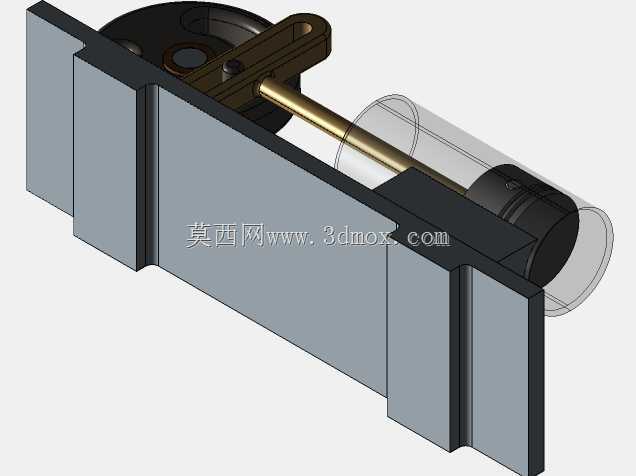

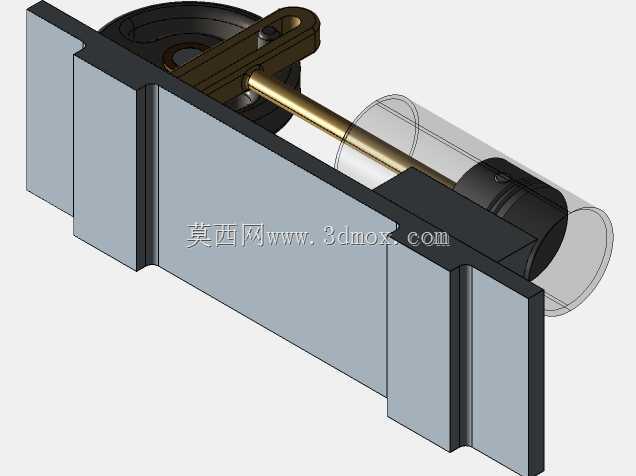

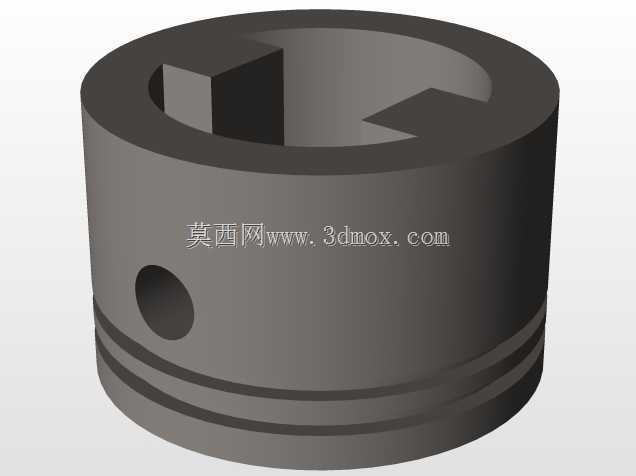

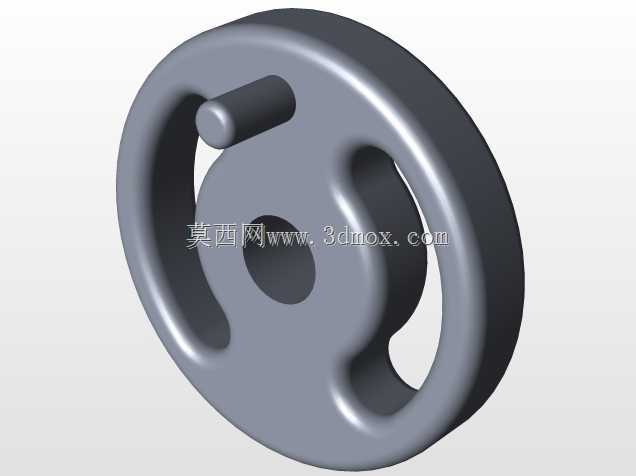

　　该苏格兰轭机构属于典型的旋转-直线运动转换传动部件，核心功能是将输入轴的连续圆周旋转运动，转化为轭架组件的恒定行程直线往复运动，相比常规曲柄滑块机构，其运动输出无侧向分力，往复行程全程速度特性均匀，不存在急回特性偏差，适合对直线运动位移精度要求较高的传动场景。从结构组成来看，整套机构包含带偏心销的旋转曲柄盘、开有垂直导向槽的轭形滑动架、透明缸体配套活塞组件、一体式安装底座以及支撑轴承座几个核心部分，曲柄盘的偏心距直接决定往复行程的总长度，设计时可根据实际输出行程需求调整偏心销的安装位置，无需改动轭架与底座的主体结构即可适配不同行程参数。安装边界方面，整套机构采用矩形一体化木质底座作为承载基础，底座底部设置有两处平行的安装定位凸台，

　　可直接通过螺栓固定在设备安装台面或实验台架上，输入轴从曲柄盘侧的轴承座水平伸出，轴端预留标准轴径与键槽结构，可直接连接手轮、电机输出轴等动力输入部件，输出端的活塞推杆与轭架刚性连接，可外接执行负载完成直线推拉动作。设计过程中重点考虑了运动副的磨损补偿问题，轭架导向槽与曲柄偏心销之间采用间隙配合，预留了润滑脂存储空间，长期运行时可定期加注润滑脂降低摩擦损耗，支撑轴承座内嵌滑动轴承，保证输入轴旋转的同轴度，避免运行过程中出现卡滞。在实际应用场景中，这类机构常被用于小型流体泵的动力端、短行程直线送料机构、教学实验演示台架以及特定工艺的往复执行单元，相比凸轮式往复驱动结构，苏格兰轭机构的加工难度更低，运动轨迹可通过偏心距参数精准计算，

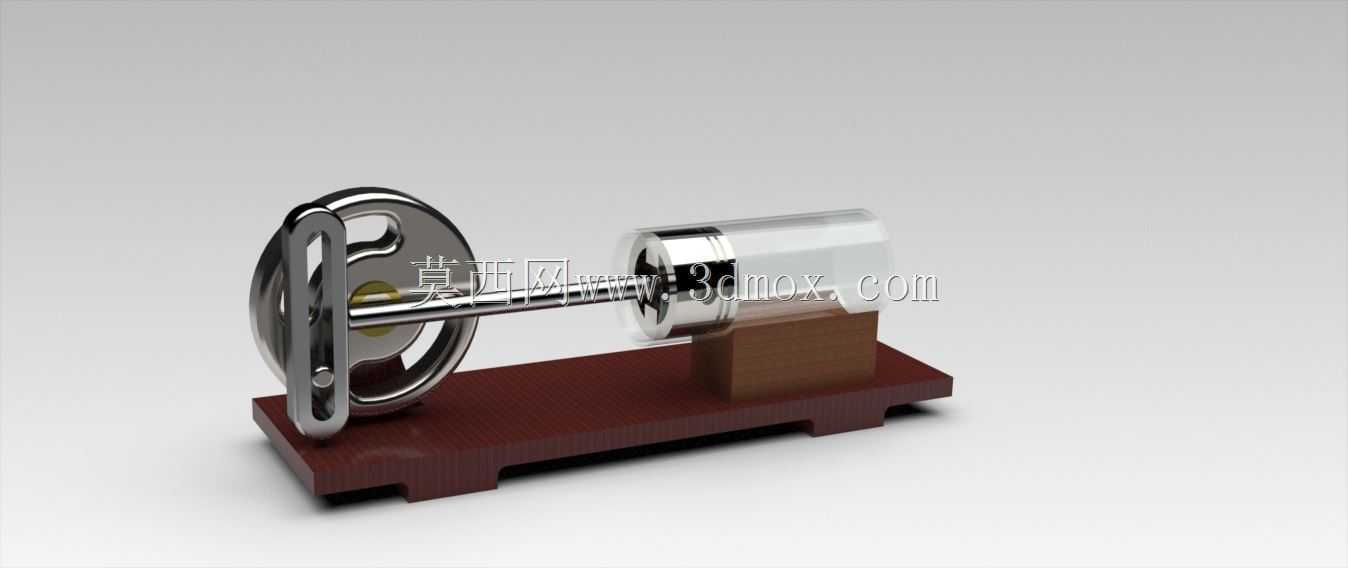

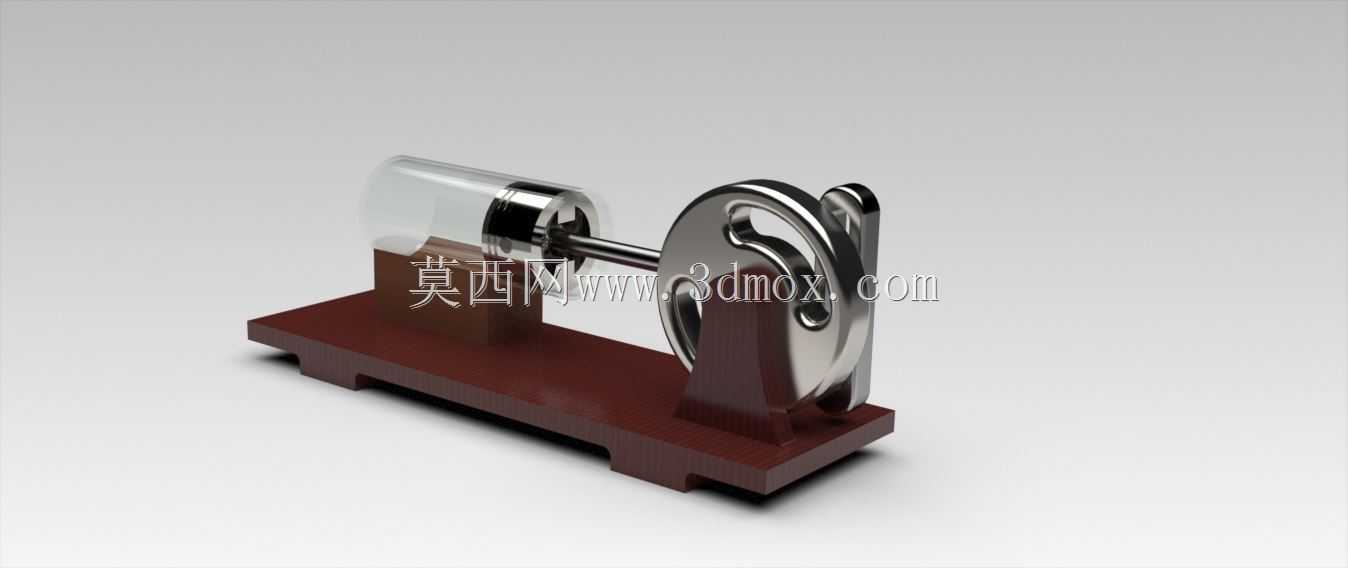

　　装配调试环节无需反复修正运动行程，只要保证曲柄盘与轭架导向槽的垂直度，即可实现稳定的直线往复输出。外形设计上，缸体部分采用透明材质制作，可直观观察内部活塞的往复运动状态，适合用于机械原理教学演示，金属材质的曲柄与轭架表面做了抛光处理，降低运动接触面的粗糙度，减少运行过程中的摩擦阻力，底座采用深色硬质材质，整体重心偏低，运行时的振动幅度更小，无需额外增加配重即可保证安装稳定性。
