三齿轮高压液压齿轮泵结构设计

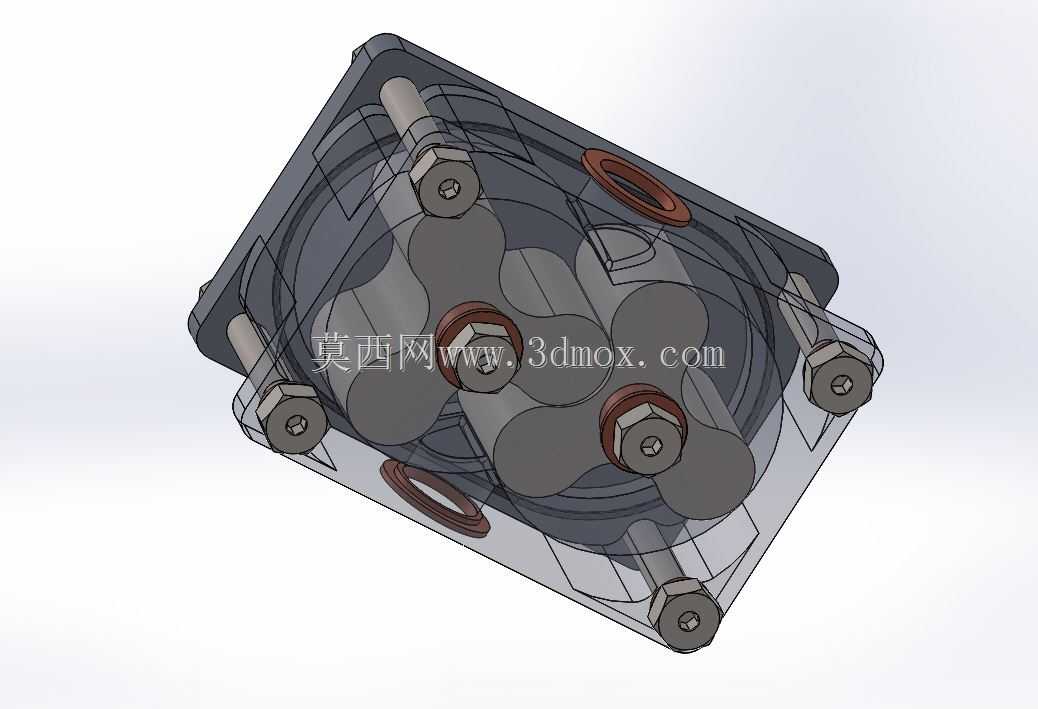

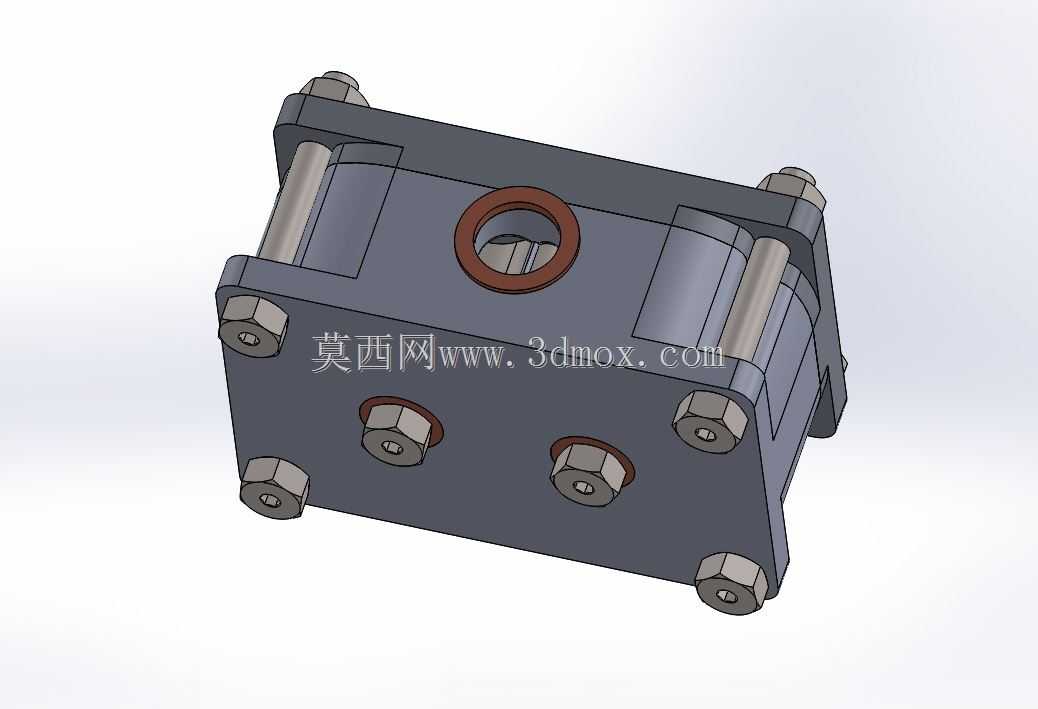

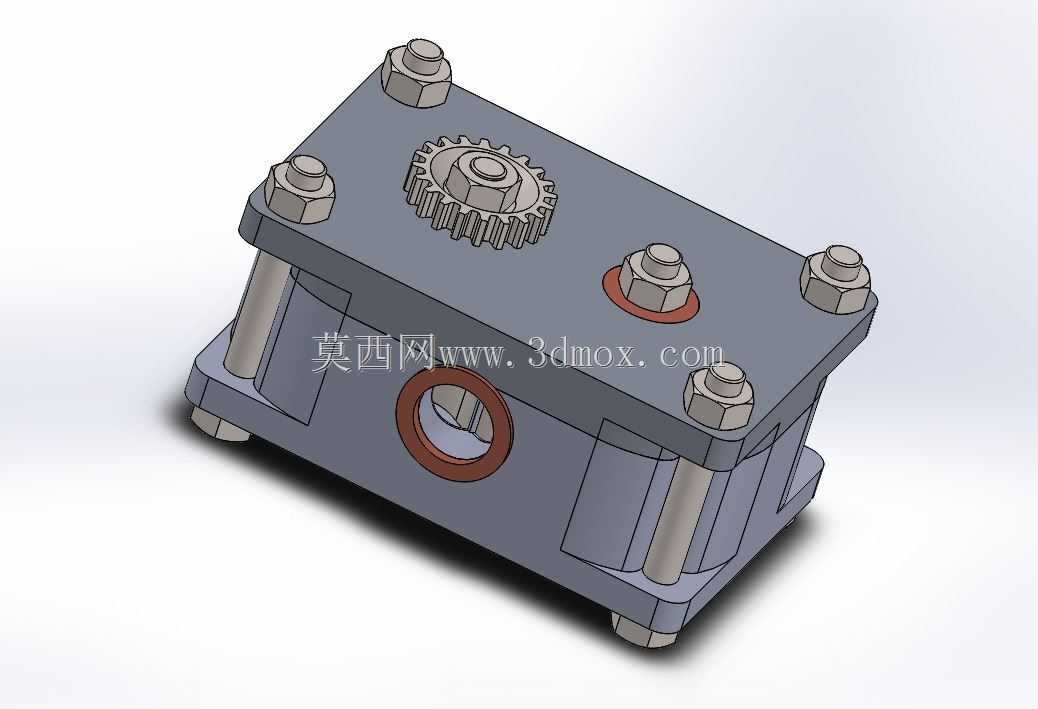

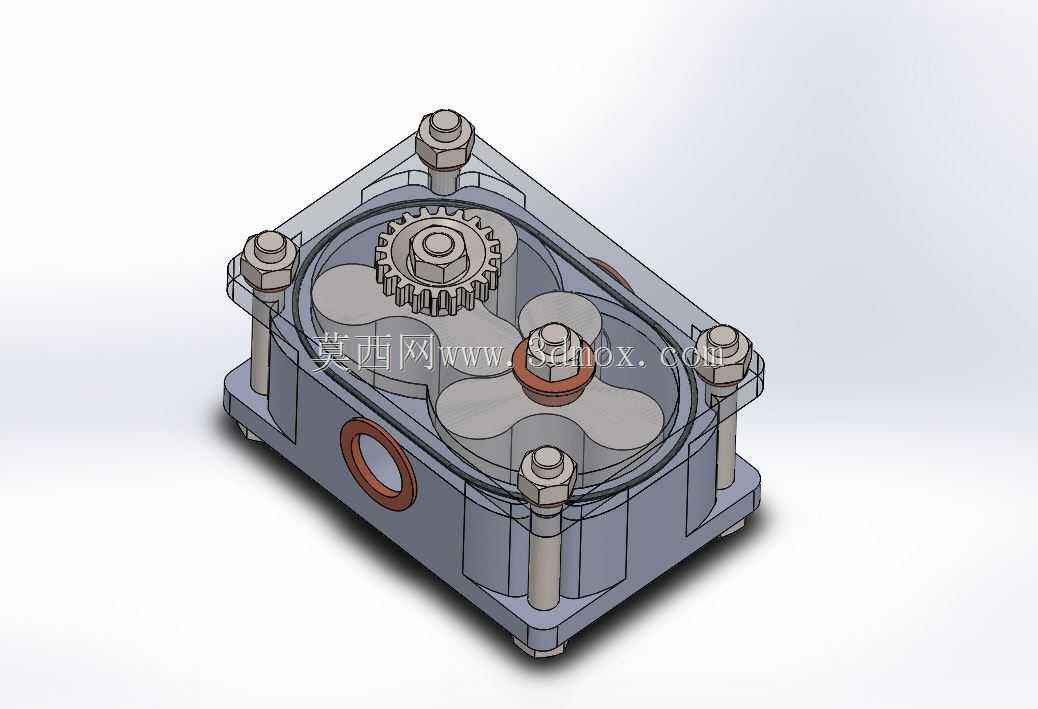

这款液压齿轮泵主要面向高压液压系统场景设计，可适配起落架收放、襟翼舱门驱动这类对压力稳定性、输出可逆性有严苛要求的工况，在高速运转状态下仍能保持稳定的容积效率，不会因工况波动出现压力骤降或输出脉动超标的问题。和常规双齿轮结构的齿轮泵不同，这款产品采用三齿轮啮合的结构布局，通过三组轮齿的连续啮合分隔容腔，大幅降低了轮齿啮合过程中的摩擦损失，同时减少了困油现象带来的振动与噪音，既能够提升泵的整体运行寿命，也能降低配套液压系统的运维成本。从功能特性来看，这款齿轮泵属于可逆式容积泵，既可以作为动力元件将机械能转化为液压能，为执行元件提供高压油源，也可以在特定工况下作为液压马达使用，将液压能转化为机械能输出，适配多种复杂的回路设计需求。泵体采用透明化的结构设计思路，能够直观展示内部齿轮啮合、油液容腔变化、密封组件排布的细节，在产品研发验证、液压原理教学场景中，能够帮助技术人员快速理解泵的工作逻辑，排查结构设计中存在的容腔干涉、密封间隙不合理等问题。在结构设计上，这款齿轮泵采用螺栓拉杆式的装配结构，上下端盖通过四根对称布置的紧固螺栓与泵体连接，螺栓预紧力均匀分布在端盖四周，能够有效承受高压工况下泵体内部的轴向推力，避免端盖变形导致的内泄漏增大。进出油口采用侧面布置的圆形法兰接口，接口位置与泵体安装基准面保持固定的尺寸公差，能够直接适配标准的液压管路接头，不需要额外设计转接结构。安装底座采用平整的矩形安装面，四个角预留了安装固定的避让空间，安装边界清晰，在集成到液压站或者设备主机上时，能够快速定位固定，不会和周边的阀组、管路产生空间干涉。泵体内部的齿轮采用变位齿轮设计，在保证啮合重合度的前提下，优化了齿侧间隙，既能够保证高压下的容积效率，也能避免齿侧间隙过小导致的运转卡滞，齿轮两端设置了轴向间隙补偿结构，能够在不同工作压力下自动调整间隙，始终保持较高的运行效率。
