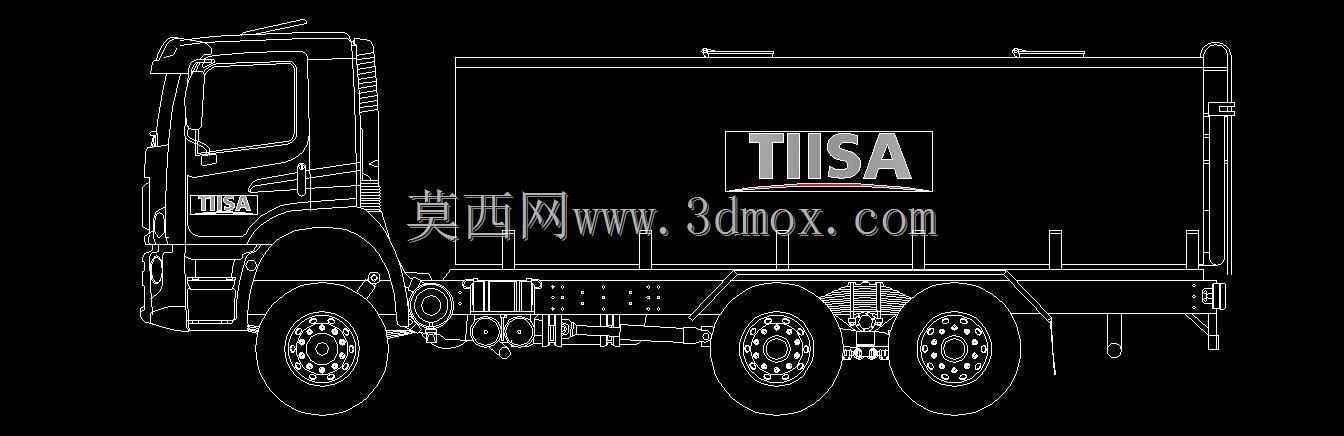

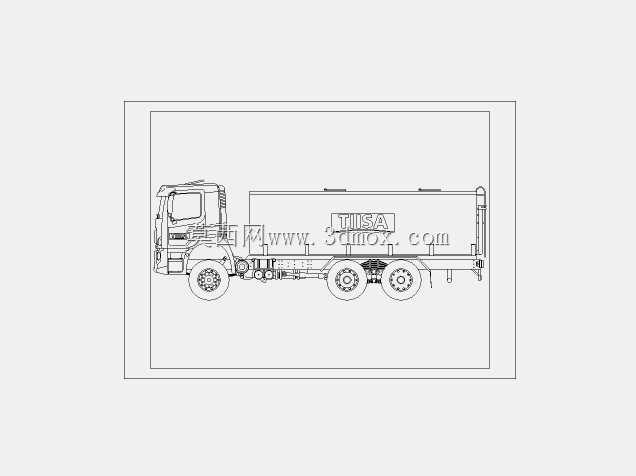

三轴栏板式货运卡车整车结构线稿设计

该设计为三轴栏板式货运卡车的整车结构线稿，聚焦公路干线与城配物流场景的中短途重载运输需求，可适配普通散货、建材、工业零配件等多类货品的运输作业，是国内货运市场保有量较高的通用商用车品类。从实际用途来看，该车型兼顾了城市道路通行灵活性与重载运输能力，三轴布局既满足了总质量限值下的载重要求，又能适配多数等级公路与厂区、物流园的非铺装路面通行条件，栏板式货箱可通过绳索、篷布完成货品固定，装卸作业无需额外辅助登高架设，适配零散货品的快速周转需求。在功能特性层面，该设计完整还原了平头卡车的驾驶室布局、底盘传动架构、货箱承载结构与行走系统细节：驾驶室采用短前悬平头设计，最大化压缩整车长度占比，为货箱预留更多装载空间，同时优化了驾驶员前方视野，降低城区行驶的视野盲区；底盘部分清晰呈现了发动机舱、变速箱、传动轴、后桥差速器、燃油箱、储气筒与悬挂结构，三轴布局中前桥为转向桥，中后桥为驱动承载桥，搭配多片钢板弹簧悬挂，可在重载工况下分散路面冲击，保障行驶稳定性；栏板货箱采用侧边可开启的栏板结构，货箱前端与驾驶室后方预留了安全间隙，避免紧急制动时货品前移撞击驾驶室，货箱顶部预留了篷布杆安装位，可快速加装篷布实现货品的防雨遮蔽。设计思路上，该线稿以整车结构比例还原为核心，严格遵循商用车设计的人机与法规边界：驾驶室内部空间预留了主副驾乘坐、卧铺休息的布局空间，满足长途货运驾驶员的临时休息需求；整车外廓尺寸符合道路车辆外廓尺寸限值要求，转向轮转角预留满足最小转弯半径设计要求，可适配多数城市道路的转弯通行条件；底盘部件的布局充分考虑了后期维保的操作空间，燃油箱、储气筒等易损部件均布置在车架外侧便于检修的位置，传动轴与悬挂部件的间隙预留满足满载颠簸工况下的运动干涉规避要求。安装边界层面，该设计明确了货箱与车架的连接点位、驾驶室悬置的安装位置、各车桥与悬挂的匹配关系，可作为商用车结构教学、货运车辆改装设计、整车装配工艺梳理的参考依据，清晰的线稿结构能帮助从业者快速理解三轴货运卡车的整体构造与部件逻辑。
