带减重孔的双联直齿传动齿轮结构

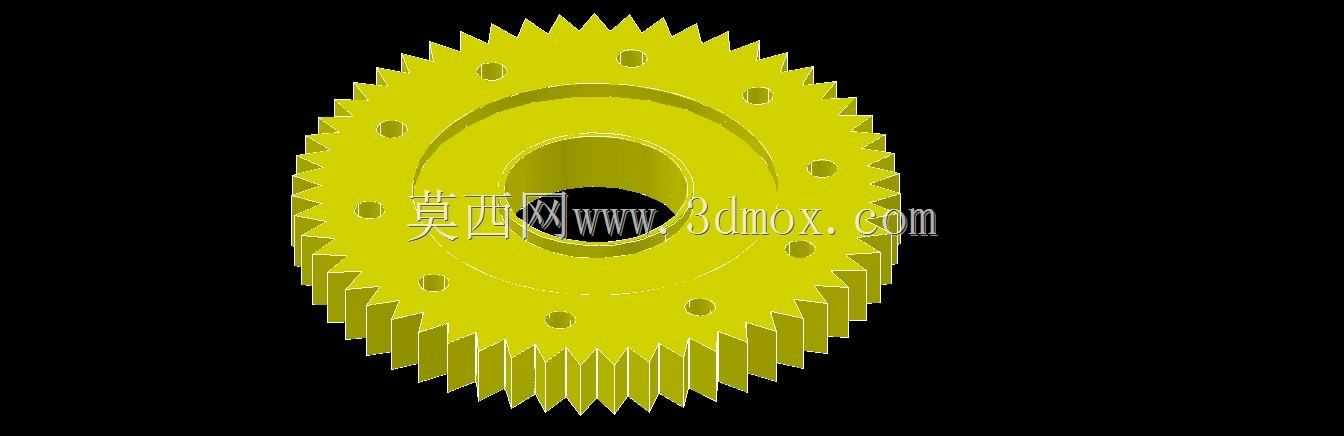

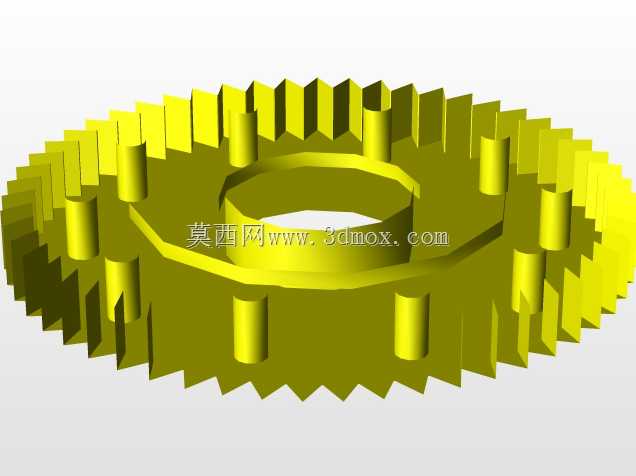

　　这款双联直齿齿轮在结构设计上采用了同轴双层轮齿的布局，两层轮齿的齿顶圆直径存在明显差值，可在同一安装轴位上实现两个不同传动比的动力输出，常见于需要多级减速、空间布局紧凑的传动链路中，比如小型通讯设备的内部调谐机构、便携电动工具的减速箱、精密仪器的进给传动单元这类对安装空间有严格限制的场景，能有效减少传动链路的零件数量，压缩整体机构的轴向尺寸。从结构细节来看，轮体端面上均匀分布了一圈圆形通孔，这些孔并非随意开设，一方面是在保证轮体结构强度满足额定传动扭矩要求的前提下，尽可能降低轮体自身的转动惯量，减少传动启停阶段的惯性冲击，让动力传递的响应更灵敏，另一方面也能在齿轮高速运转时，带动周边空气形成微弱的对流效果，

　　带走轮齿啮合产生的部分热量，降低长时间运转下的齿面温升，减少齿面胶合的失效风险。中心的安装轴孔采用了台阶式设计，不同直径的轴段分别对应轴上的定位台阶与传动配合段，装配时可以直接抵靠在轴的定位轴肩上，不需要额外加装过多的定位套就能完成轴向定位，轴孔内壁的加工精度需要和配合轴颈保持对应公差等级，保证运转时的同轴度，避免出现偏心导致的传动噪音、轮齿偏磨问题。轮齿部分采用标准渐开线齿形设计，齿向为直齿，加工时可以采用滚齿一次成型，加工成本相较斜齿、人字齿更低，装配时不需要额外调整轴向啮合位置，对安装精度的容错率更高，适合中低速、中等负载的平稳传动场景，两层轮齿的齿宽根据各自对应的传动负载做了差异化设计，

　　直径更大的外层轮齿通常匹配更高的减速比，承受的扭矩更大，因此齿宽设计得更宽，保证齿面接触强度足够，直径更小的内层轮齿对应更高转速的传动级，齿宽稍窄，在满足强度要求的前提下进一步控制整体重量。在实际选型应用时，需要先确认安装边界：中心轴孔的直径要和配套传动轴的轴颈尺寸匹配，轮体的最大外径要和传动箱内部的预留空间保持足够安全间隙，避免运转时轮齿和箱体内壁、周边其他零件发生剐蹭，轴向的总厚度要和轴上的安装位长度适配，保证装配后两端的挡圈或者轴承能可靠固定，不会出现轴向窜动。设计建模过程中，轮齿的渐开线轮廓需要严格按照对应模数、齿数的参数生成，保证齿形的精度，避免啮合时出现卡滞、传动比不准的问题，

　　端面上的减重孔位置要均匀分布在轮辐的受力合理区域，不能距离齿根过近，避免削弱轮齿根部的弯曲强度，导致受载时出现断齿失效，同时孔的边缘要做倒角处理，减少应力集中，提升轮体的抗疲劳寿命。这类双联齿轮在实际使用中，通常会搭配润滑脂或者润滑油进行润滑，齿面的粗糙度需要控制在合理范围，降低啮合过程中的摩擦损耗，不同传动级的轮齿需要和对应的配对齿轮保持正确的中心距，中心距偏差过大会导致齿侧间隙不合理，间隙过小会加剧齿面磨损，间隙过大则会在正反转切换时产生明显的回差，影响传动精度，尤其是在通讯类精密设备的调谐机构中，回差过大会直接导致调节精度不达标，因此建模时需要严格控制两个轮齿层的同轴度，以及各自的齿形参数，保证装配后能和配对齿轮顺畅啮合。
