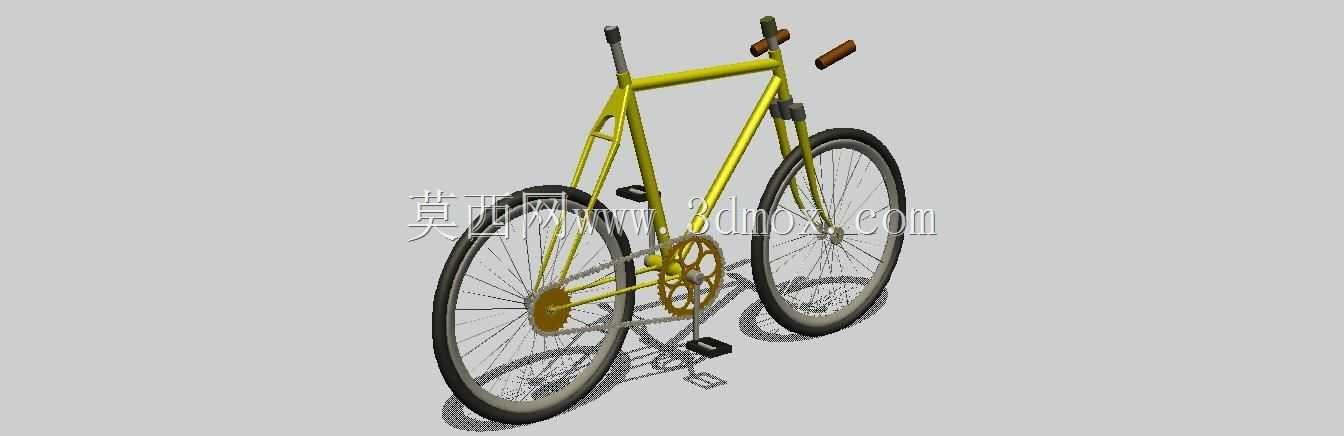

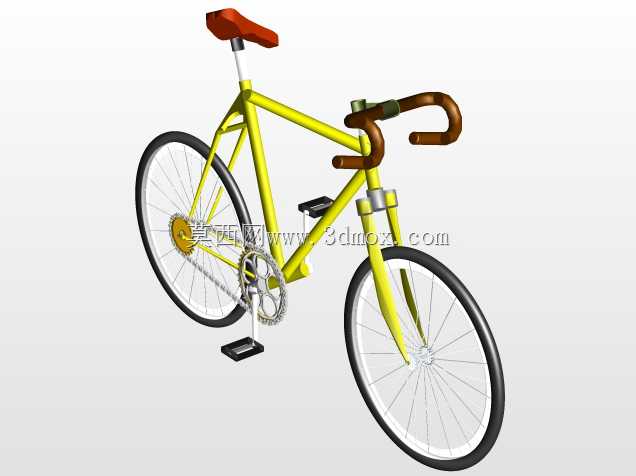

城市通勤死飞自行车结构三维设计

　　做这款死飞自行车的三维结构设计时，最先锚定的是城市短途通勤的实际使用场景，日常3-8公里的平坦铺装路面出行，不需要复杂的变速结构，优先保证传动直接、维护简便、整车轻量化的核心需求，所以整体采用固定飞轮的传动逻辑，没有额外的变速拨链、飞轮塔基结构，减少日常使用的故障点。从结构设计思路上，最先敲定的是车架的几何参数，上管采用水平直型设计，立管角度设置在74度左右，兼顾踩踏发力的直接性与长时间骑行的姿态舒展度，头管角度控制在73度，保证转向灵活但不会过于贼，适配城市道路频繁变向、躲避障碍的使用需求；车架管材采用等径圆管拼接，五通位置做了加厚处理，因为固定飞轮的传动方式下，五通区域承受的正反双向踩踏扭矩比普通活飞自行车更大，

　　加厚管壁可以避免长期发力出现的焊缝疲劳开裂问题，后下叉长度控制在405mm，兼顾轮组安装空间与踩踏发力的刚性传递，不会因为后叉过长导致泄力。外形尺寸上，整车适配165-180cm身高的使用者，立管有效高度520mm，上管有效长度540mm，整车轴距980mm，整体安装边界控制在长1650mm、高950mm、宽420mm范围内，日常可以轻松推入普通住宅电梯，也能适配多数家用自行车停车架的卡槽尺寸，不会出现宽度超标卡滞的问题。轮组部分采用700C规格的轮圈，搭配32根等径辐条交叉编织，辐条张力均匀控制在120kgf左右，既可以承受日常通勤的路面颠簸冲击，也不会因为张力过高导致轮圈受侧向力时容易变形；轮胎采用窄型光胎设计，滚动阻力更低，

　　适配城市铺装路面的行驶需求，前后轮轴采用标准快拆结构，方便日常补胎、轮组拆卸维护，不需要额外的专用工具就能完成拆装。传动系统采用单盘片固定飞轮结构，盘片齿数48T，飞轮齿数16T，齿比设置为3:1，在城市通勤常用的15-20km/h时速下，踩踏 cadence 保持在80-90的舒适区间，既不会因为齿比过小踩空，也不会因为齿比过大导致起步、爬坡费力；曲柄长度设置为170mm，适配多数使用者的腿长比例，脚踏采用平板式结构，表面设置防滑钉，日常穿普通休闲鞋就能获得足够的踩踏摩擦力，不需要额外搭配锁鞋。操控部分采用弯把设计，把宽设置为400mm，和成年人肩宽匹配，长时间握持不会出现肩部酸胀的问题，弯把的下把位可以在快速骑行时降低风阻，

　　上把位适合慢速通勤时放松握持，把立长度设置为80mm，把立角度7度，保证车把和身体的距离合适，不会出现过度俯身的疲劳姿态；刹车结构虽然死飞可以靠反向踩踏制动，但还是预留了前刹安装位，夹器安装孔位做了标准的平装式设计，用户可以根据自身使用需求加装刹车组件，提升复杂路况下的制动安全性。鞍座采用窄型运动坐垫，座弓采用钢制结构，坐垫前后位置可以在座管夹头处调整50mm的行程，座管直径27.2mm，采用标准口径，用户可以根据自身需求更换减震座管或者碳纤维座管，座管夹采用快拆结构，方便快速调整鞍座高度。整车所有的安装接口都采用行业通用标准尺寸，中轴为标准BSA螺纹规格，头管碗组为44mm内置碗组规格，所有替换件都可以直接采购市售标准配件，不需要定制特殊规格零件，降低后续的维护更换成本。在建模过程中，所有的焊缝位置都做了1.5mm的焊道圆角处理，还原实际焊接加工的工艺特征，管材拼接的相贯线完全匹配实际切割角度，不会出现建模时的干涉问题，所有转动部件都保留了实际的装配间隙，轮组和前叉、后叉之间预留了3mm的安全间隙，不会出现骑行时轮胎蹭叉的问题，脚踏和曲柄的连接位置做了防滑花键结构，保证踩踏时不会出现脚踏松脱的问题。这款结构设计完全贴合城市日常通勤的实际使用需求，去掉了非必要的复杂结构，在保证结构强度的前提下尽可能控制整车重量，所有安装边界、接口尺寸都符合通用配件标准，既可以作为三维结构教学的参考案例，也可以作为小批量定制自行车生产的结构参考依据。
