外啮合齿轮泵总成结构三维设计

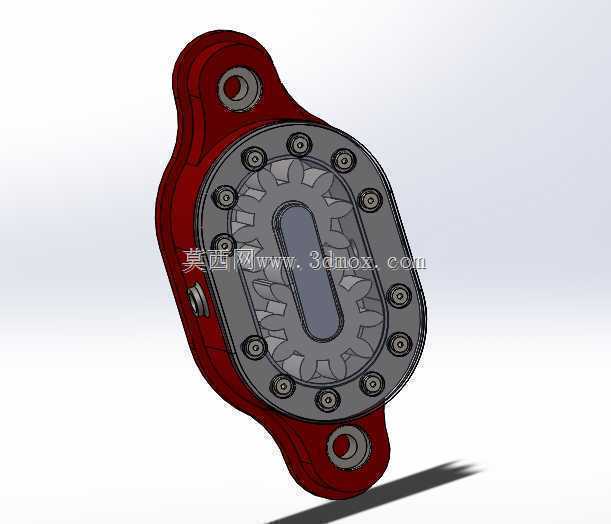

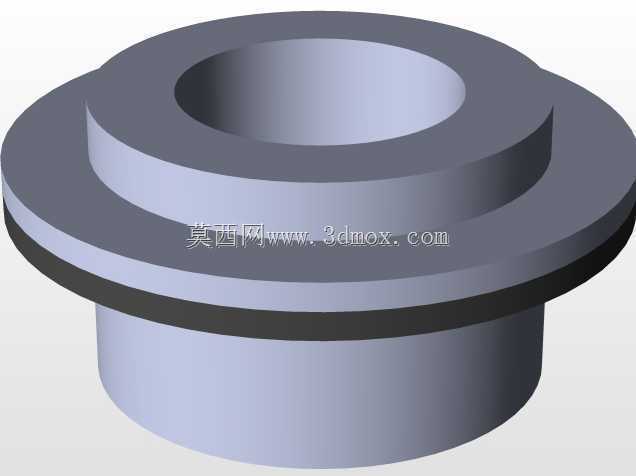

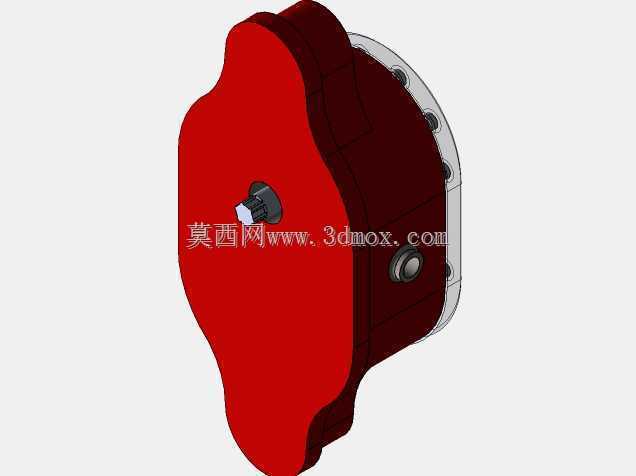

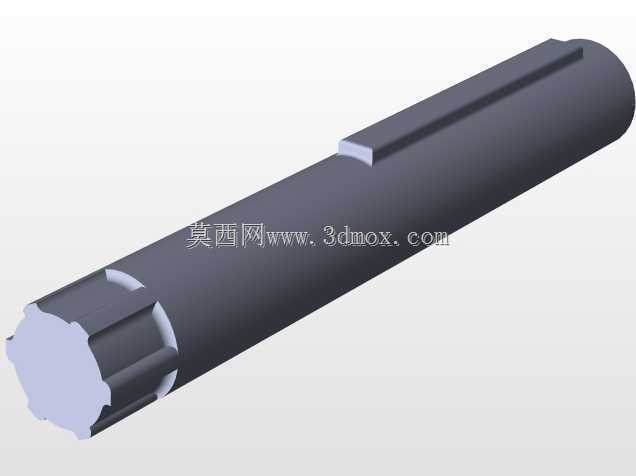

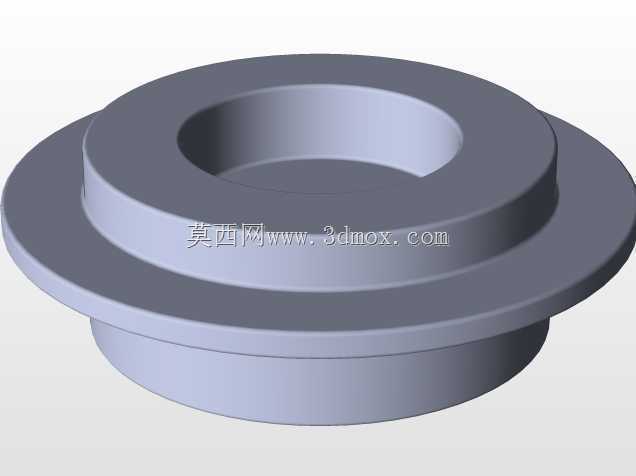

　　这款外啮合齿轮泵的结构设计，完全围绕低压液压系统的稳定供油需求展开，在小型液压站、润滑系统、低压流体输送回路里，这类泵的应用占比极高，尤其是设备润滑场景下，它可以持续为齿轮箱、轴承座提供稳定压力的润滑油，避免运动副出现干磨损伤。从结构组成来看，模型完整还原了泵体、泵盖、主动齿轮、从动齿轮、连接螺栓、安装吊耳这些核心零件，没有做多余的简化，每个零件的配合边界都做了精准还原，能直接用于结构校核、装配干涉检查，也可以作为液压系统原理演示的教具使用。

　　设计思路上，这款泵采用了经典的外啮合齿轮容积变化原理，齿轮进入啮合的一侧容积减小形成压油腔，退出啮合的一侧容积增大形成吸油腔，泵体的椭圆内腔刚好容纳两个啮合齿轮，配合端面的泵盖形成封闭的容腔，周边均匀布置的连接螺栓可以保证泵体与泵盖的压紧力均匀，避免高压油从结合面泄漏。两端的带孔安装耳是安装定位的核心结构，安装时需要保证两个安装孔的同轴度误差控制在允许范围内，同时泵轴与原动机输出轴的同轴度也要做调整，避免轴封受径向力出现早期泄漏。

　　从安装边界来看，这款齿轮泵属于小排量低压泵，整体外形紧凑，进出油口的位置做了对称设计，适配不同方向的管路布置需求，安装时不需要预留太大的操作空间，适合集成在小型液压动力单元内部。齿轮的齿形采用了标准渐开线齿形，啮合间隙控制在合理范围，既可以保证容积效率，又能避免齿轮运转时出现卡滞，泵体内部的卸荷槽结构也做了还原，能够有效缓解齿轮啮合时的困油现象，降低运转时的振动和噪声。

　　在实际选型应用中，这类齿轮泵通常搭配三相异步电机或者伺服电机使用，额定工作压力一般在2.5MPa以内，适合输送粘度在合适范围的矿物油类介质，不能用于输送含固体颗粒的介质或者腐蚀性介质，否则会造成齿面磨损、密封件损坏，大幅缩短泵的使用寿命。模型里的每个零件都保留了完整的装配关系，拆解后可以单独用于零件工程图的生成，也可以导入仿真软件做流体仿真、结构应力仿真，验证泵体在额定压力下的变形量，以及齿轮啮合过程中的应力分布，为后续的结构优化提供参考。

　　很多刚接触液压元件设计的工程师，容易忽略泵盖端面的平面度要求，实际上这个平面的平面度误差直接影响泵的容积效率，如果平面度超差，高压油会从齿轮端面和泵盖的间隙泄漏，导致泵的输出压力不足、流量达不到设计要求，这款模型里泵盖与泵体的结合面做了精准的贴合设计，也体现了这个设计要点。另外两端的轴封安装位也做了准确还原，安装轴封时要注意唇口方向朝向压油腔，不能装反，否则会出现漏油问题。
