雅马哈FZ摩托车车架逆向重构设计

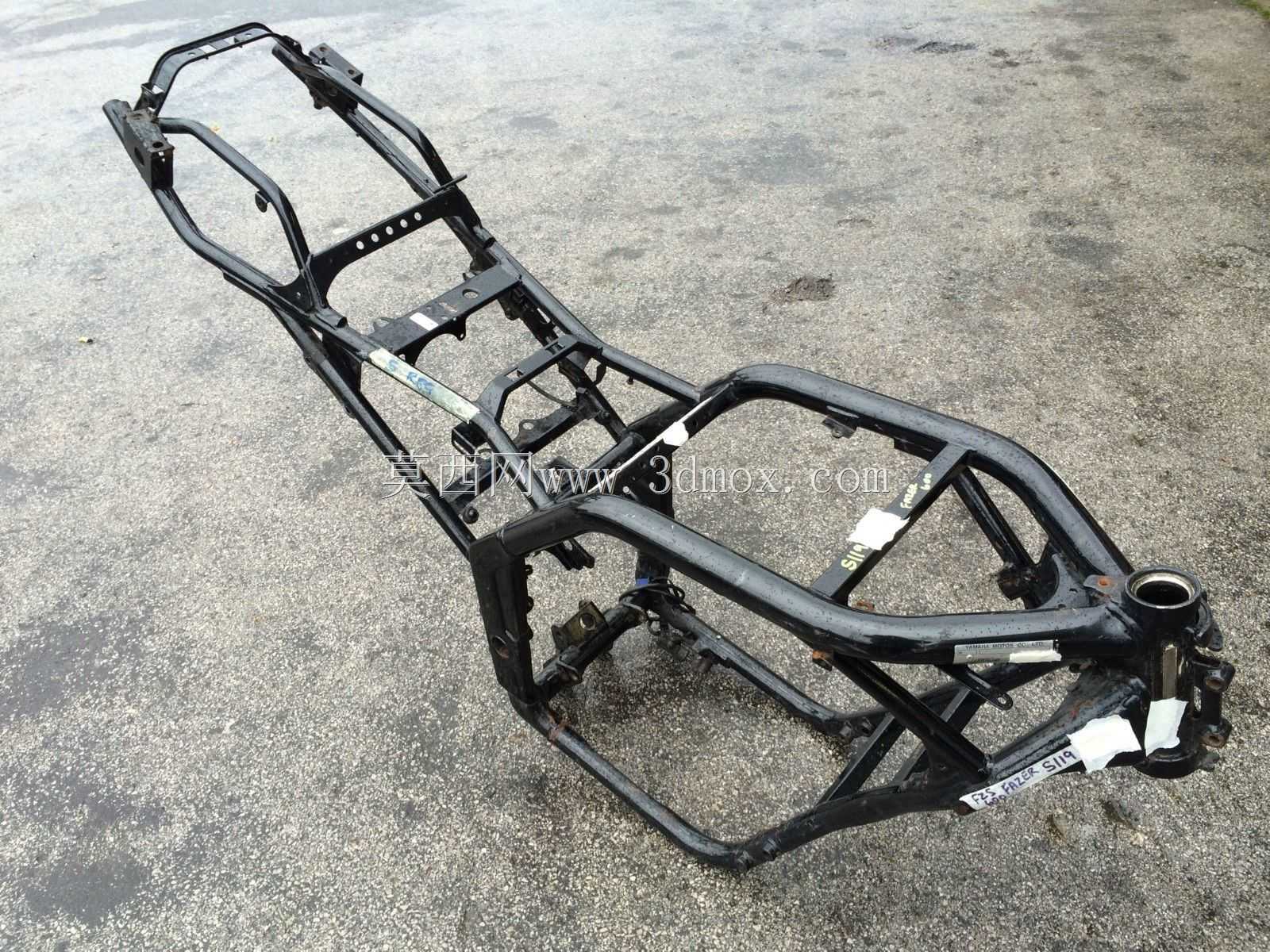

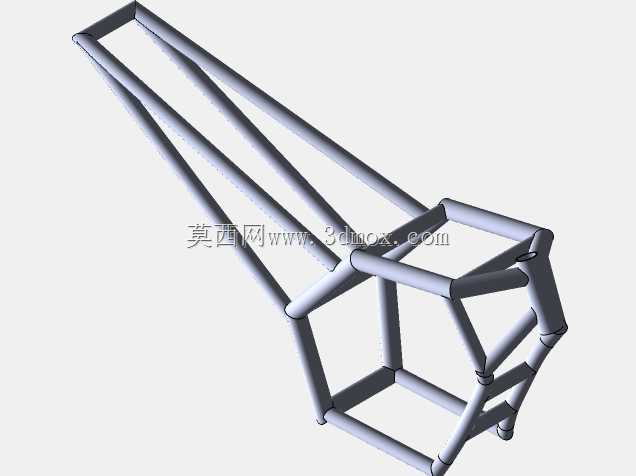

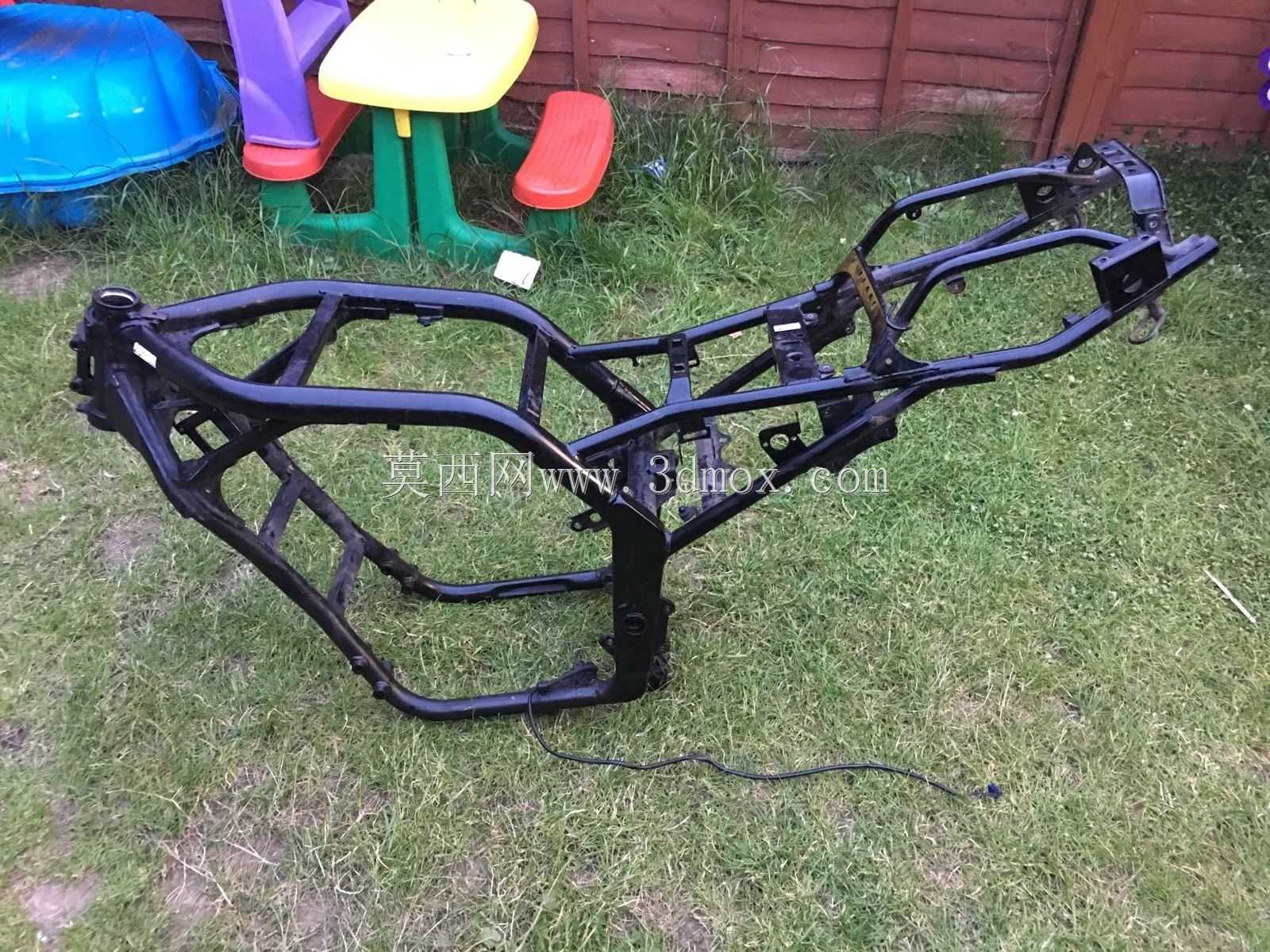

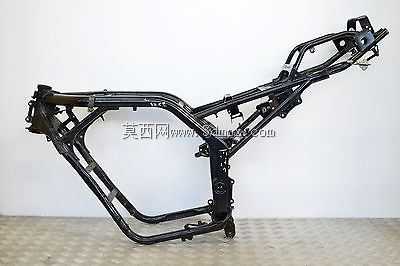

该作品针对雅马哈FZ系列运动摩托车的核心承载车架完成逆向重构，车架作为摩托车整车上连接动力总成、行走系统、操控部件、覆盖件与驾乘人员的核心承载基体，是决定整车行驶刚性、操控极限、振动抑制表现与安全性能的关键结构，广泛应用于民用运动摩托生产制造、改装定制、维修配件开发、赛事车架调校等多个场景，能够为同平台车型的改款研发、副厂配件开模、老款车型配件复刻、定制化改装方案验证提供精准的三维结构参考。从实际用途来看，该车架需要承担发动机固定、前后悬架安装、转向机构承载、燃油箱与座椅支撑、驾乘人员及载具载荷传递的核心功能，在车辆行驶过程中需要承受加速、制动、过弯时产生的多向交变载荷，同时还要过滤路面传递的颠簸振动，避免应力集中引发的结构疲劳失效，因此结构设计上充分兼顾了刚性强度与轻量化的平衡。从功能特性来看，重构后的车架完整还原了原厂双摇篮式钢管车架的结构特征，前部采用双层环抱式钢管结构包裹发动机缸体，既能够为动力总成提供充足的安装避让空间，也能在车辆发生正面碰撞时通过钢管形变吸收冲击能量，保护核心动力部件与驾乘人员安全；中部采用变径钢管拼接形成乘员承载区域，预留了座椅安装点、脚踏固定位、侧撑与大撑的铰接位置，同时兼顾了驾乘时的腿部空间布局；后部采用上扬式单梁结构连接后摇臂安装轴与尾部货架、尾灯安装位，匹配运动车型的尾部造型需求，同时为后减震器预留了充足的安装行程空间。设计思路上完全遵循实车的结构比例与安装边界，所有安装孔位、铰接点的相对位置都严格对照实车测绘数据还原，钢管的弯折弧度、拼接角度、壁厚分布都匹配原厂的力学设计逻辑，既保证了结构强度满足日常行驶与激烈驾驶的载荷要求，也避免了冗余结构带来的重量增加。从安装边界来看，车架前部的转向立管内径、倾角参数完全匹配原厂三星柱的安装尺寸，能够直接适配同规格的前减震与转向操控组件；发动机安装吊耳的孔位间距、螺纹规格完全对应雅马哈FZ系列动力总成的固定点位，无需额外打孔修改即可完成动力总成的装配；后摇臂安装轴的同轴度、孔径尺寸严格匹配原厂后平叉的安装要求，后减震上下安装点的距离、角度适配原厂多连杆减震结构，同时车架上预留的线束固定卡扣位、覆盖件安装螺孔、燃油箱支撑点位都与实车完全一致，能够保证后续装配时所有周边部件的完美适配，不会出现安装干涉、点位错位的问题。
