教学项目用手动液压折弯机结构设计

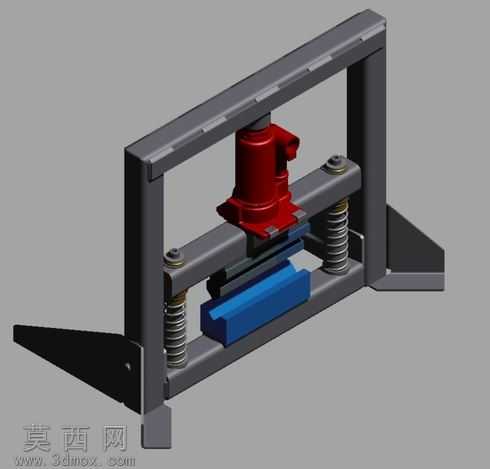

该三维模型为教学实训场景设计的手动液压折弯装置，整体采用框架式对称结构设计，在三维建模过程中严格遵循机械装配的公差配合逻辑，对每一个零部件的尺寸、装配间隙都做了精准约束。模型主体框架采用矩形型钢搭建的龙门式结构，作为整套装置的承载基体，建模时赋予框架哑光深灰金属材质，还原型钢表面的磨砂质感，结构上左右两侧设置向外延伸的支撑翼板，保证设备放置时的稳定性，避免折弯作业过程中出现侧倾。核心执行部件采用红色液压千斤顶作为压合动力源，建模时还原了千斤顶的缸体、压头、注油口等细节结构，赋予高光亮面红漆材质，模拟工业液压元件的漆面质感，千斤顶通过螺栓固定在上横梁中部，保证压合力沿竖直方向垂直作用于工件。压合执行端设置上下两层平行压板，上层压板与千斤顶压头刚性连接，下层为固定工作台面，压板之间设置定位槽用于安装折弯成型模具，图中蓝色部件即为适配特定折弯角度的成型凹模，建模时赋予蓝色工程塑料材质，区分金属结构件的视觉表现。导向复位结构采用四根对称布置的圆柱压缩弹簧，分别安装在上下压板的四角位置，建模时还原了弹簧的螺旋线特征、节距与丝径参数，赋予弹簧镀锌亮面金属材质，当液压千斤顶卸压时，弹簧可带动上压板自动复位，同时四根导向螺栓穿过弹簧内孔，限制上压板的运动轨迹，避免压合过程中出现偏载卡滞。整套模型在渲染阶段采用均匀的环境漫反射光源，搭配柔和的阴影效果，清晰展现各部件的装配关系与层次，所有运动部件都保留了合理的运动间隙，可直观演示手动液压折弯的完整作业流程：将待折弯钣金件放置在凹模上，按压千斤顶压杆驱动上压板下行，配合凹模完成板材折弯，卸压后弹簧带动上压板回位即可取出工件。该设计结构简单易加工，成本低廉，完全适配教学场景下的小批量薄板折弯实训需求，建模过程中对标准件如螺栓、弹簧、液压元件都做了参数化建模，可根据实际加工需求快速调整参数，适配不同厚度、不同折弯角度的钣金加工需求，整体结构无冗余设计，每一个部件都承担明确的功能，充分体现了简易工装设计的实用性原则。
