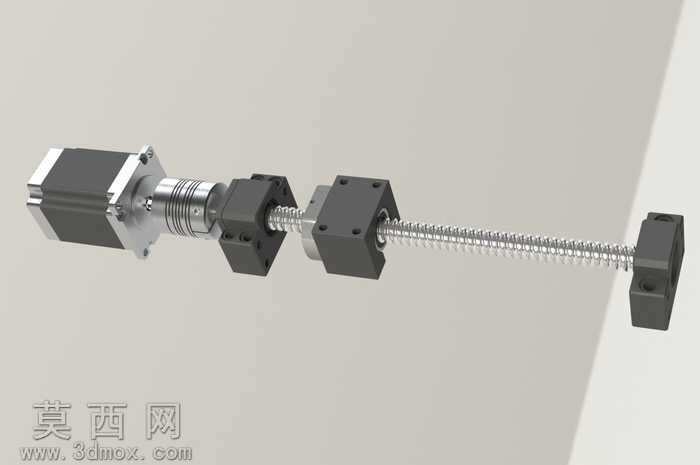

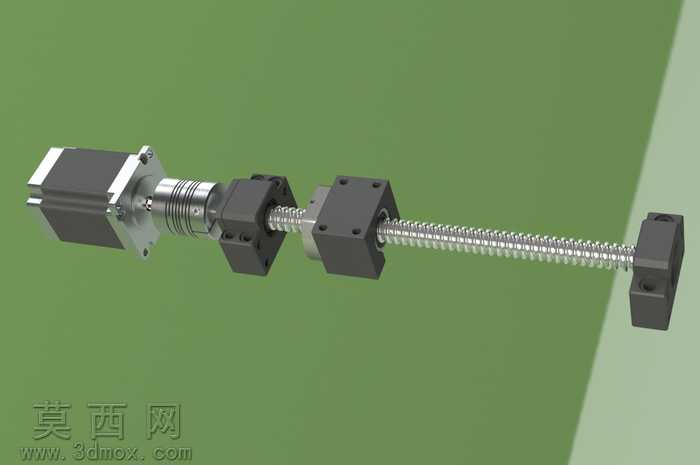

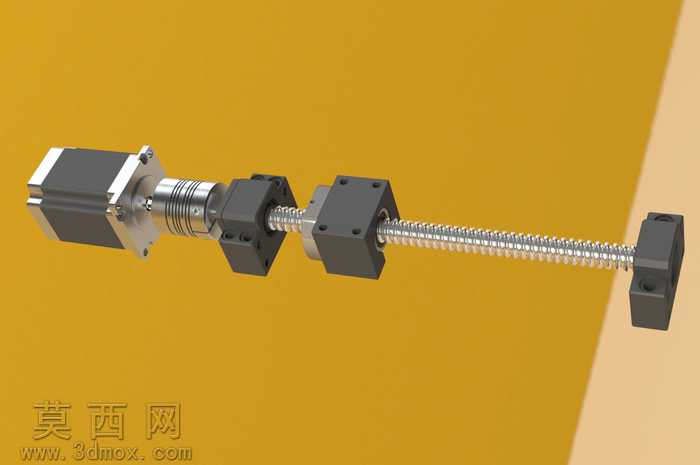

本套数控轴装配结构采用三维参数化建模方式完成,建模过程中对各组成零件做了全参数关联设计,可通过修改核心参数快速调整轴系的有效行程、丝杠导程、安装孔位尺寸,适配不同规格的数控设备改装与设计需求。整体结构从动力输入端到执行输出端依次排布,动力端采用标准伺服安装结构,通过弹性联轴器实现电机输出轴与滚珠丝杠的柔性连接,可补偿安装过程中产生的微小同轴度误差,同时缓冲传动过程中的冲击载荷,提升轴系运行的平稳性。丝杠支撑端采用双固定座支撑结构,两个方形支撑座内置配对角接触轴承,可同时承受径向载荷与双向轴向载荷,保障丝杠高速回转时的刚性与回转精度,避免长行程下丝杠出现挠曲变形。丝杠副采用精密滚珠丝杠结构,建模时还原了丝杠滚道、滚珠循环装置、螺母法兰安装位的细节特征,螺母与滑动安装块刚性连接,可将丝杠的回转运动转化为安装块的直线进给运动。各零件建模时严格遵循机械设计公差规范,安装配合面预留了合理的装配间隙,紧固件位置还原了螺栓孔、定位销孔的细节,装配过程按照实际装配顺序添加了同轴、重合、平行等配合约束,可直接在三维软件中实现运动仿真,模拟轴系进给的全行程动作。材质渲染方面,电机外壳做了哑光黑色金属材质处理,联轴器、丝杠表面做了抛光不锈钢金属质感,支撑座、安装块做了发黑碳钢的哑光质感,背景采用低饱和度绿色衬托结构主体,清晰区分不同功能的零件,直观展现轴系的装配层级与传动逻辑。设计过程中充分考虑了数控轴的安装通用性,支撑座、电机安装板的安装孔位采用标准孔距设计,可直接适配常规的铝型材机架、机床滑台安装需求,可调参数的设计让该结构可快速适配小型雕刻机、桌面级数控设备、自动化进给工位的不同行程需求,无需从零开始重新建模,大幅缩短非标数控传动结构的设计周期。
- 全部评论(0)
- 模板大小 64.08 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,其它,
- 软件分类 机床
