汽车手动换挡操纵连杆机构设计

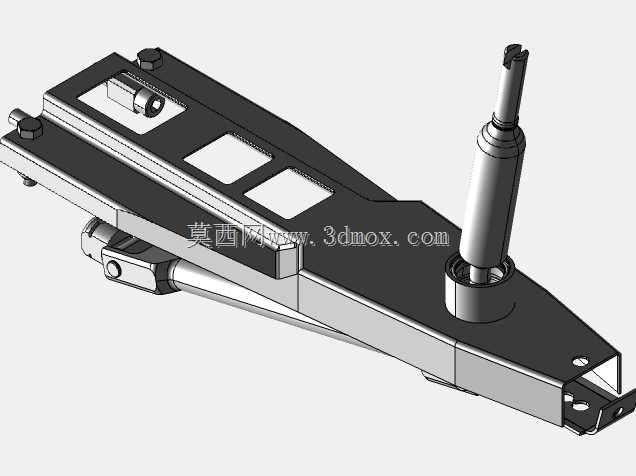

该换挡操纵机构主要应用于手动挡乘用车辆的驾驶舱变速操控场景，是连接驾驶位换挡杆与变速箱换挡拨叉的核心传动部件，承担着将驾驶员的换挡操作动作精准传递至变速箱内部、实现不同挡位切换的核心功能，直接决定车辆换挡操作的手感清晰度、挡位啮合准确性与长期使用的可靠性。从功能特性来看，该机构采用平面连杆与立式换挡杆结合的结构形式，底座为冲压成型的长条形金属安装基体，通过基体上预留的多个螺栓安装孔可直接固定在驾驶舱地板下方的车身加强结构上，安装边界贴合车身地板的起伏造型，无需额外设计复杂转接支架即可完成装配，适配多数前置后驱手动挡车型的舱内布局。立式换挡杆从基座中部的定位轴套向上延伸，轴套内部设计有耐磨衬套结构，可降低换挡杆摆动过程中的摩擦阻力，同时避免长期使用产生的松旷间隙，换挡杆顶端预留了标准的换挡手柄安装接口，可适配通用型手动换挡手柄的装配需求。基座内部集成了多组铰接连杆结构，可将换挡杆的前后摆动、左右摆动动作分别转化为变速箱选档、换挡的直线推拉动作，连杆铰接位置均设计有自润滑衬套与防松脱结构，能够承受换挡过程中产生的交变冲击力，避免频繁换挡后出现连杆松脱、挡位不准的问题。在设计思路上，该机构充分融合了多款经典手动挡车型换挡机构的结构优势，在保证换挡传动精度的前提下尽可能简化了零件数量，基座采用一体化冲压焊接结构，既保证了整体结构刚度，又控制了整体重量与制造成本；连杆的传动比经过反复调校，能够让换挡杆的操作行程处于符合人体工程学的舒适区间，既不会因为行程过短导致换挡容易打齿，也不会因为行程过长导致换挡操作拖沓。从安装尺寸来看，该机构整体长度适配常规紧凑型到中型乘用车的驾驶舱地板空间，换挡杆的安装高度符合普通乘用车驾驶位的坐姿操作需求，基座上的安装孔位间距匹配车身地板常见的加强梁安装点位，连杆输出端的接口尺寸适配多数手动变速箱的换挡摇臂连接规格，无需大幅改动周边部件即可完成换装或配套装配。机构外露的运动部件均设计有对应的避让空间，安装后不会与周边的线束、内饰板、踏板机构产生运动干涉，能够保证全挡位操作过程中动作顺畅无卡滞，长期使用下也能保持清晰的挡位吸入感，有效降低驾驶员换挡操作的疲劳度。
