手动式机械换挡操纵机构结构设计

这款手动换挡操纵机构主要应用于搭载手动机械式变速器的车辆传动操控场景，是连接驾驶操作端与变速器换挡执行端的核心传动部件，承担着将驾驶员手部的换挡操作力精准传递至变速器内部拨叉机构，实现不同挡位切换、改变传动比以匹配车辆不同行驶工况的核心作用，覆盖乘用车、轻型商用车、工程作业车辆等需要手动换挡操控的机械传动场景，能够在复杂颠簸的作业环境下保持换挡操作的可靠性与挡位保持力，避免行驶过程中出现脱挡、跳挡等影响行驶安全的问题。

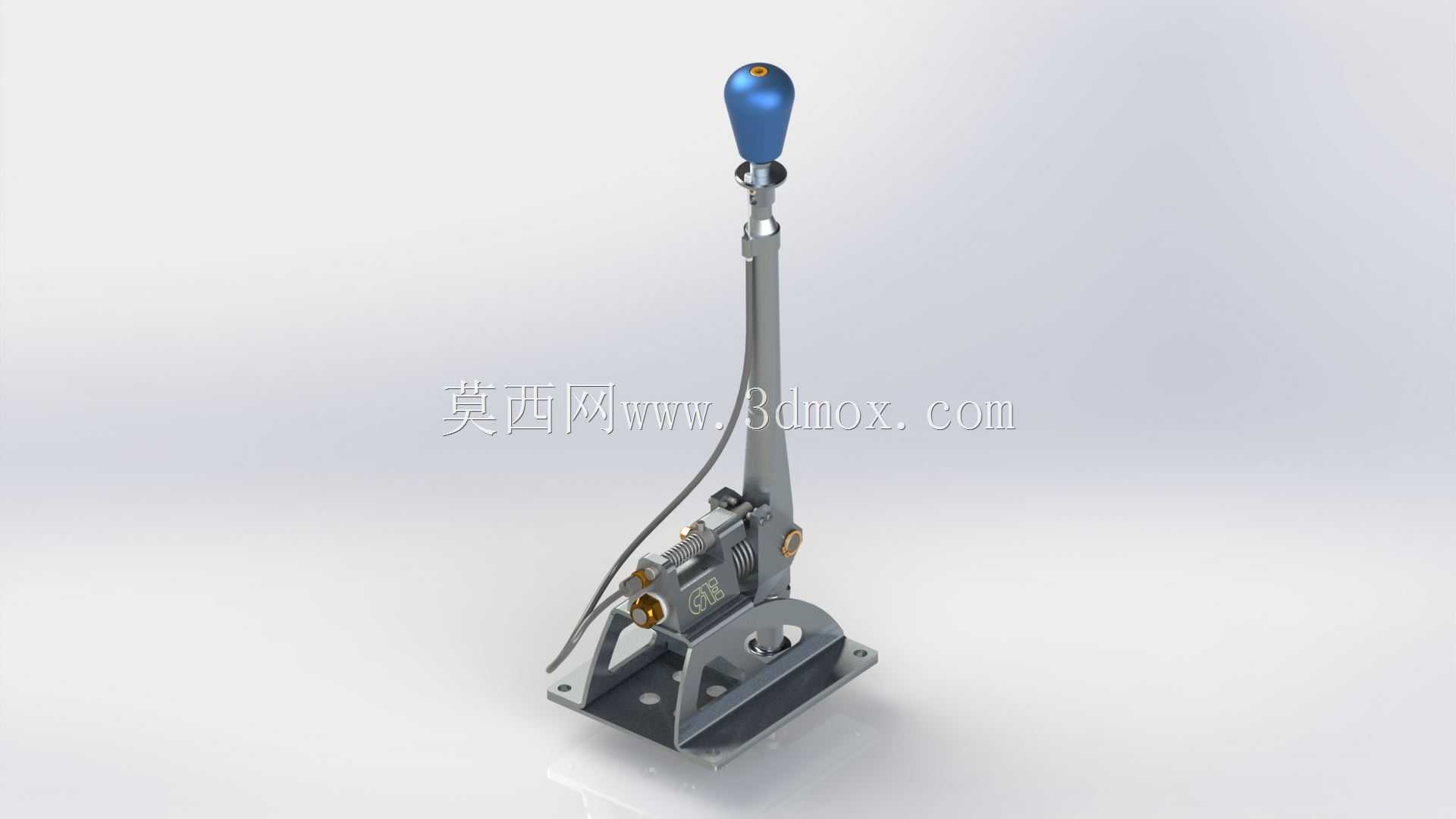

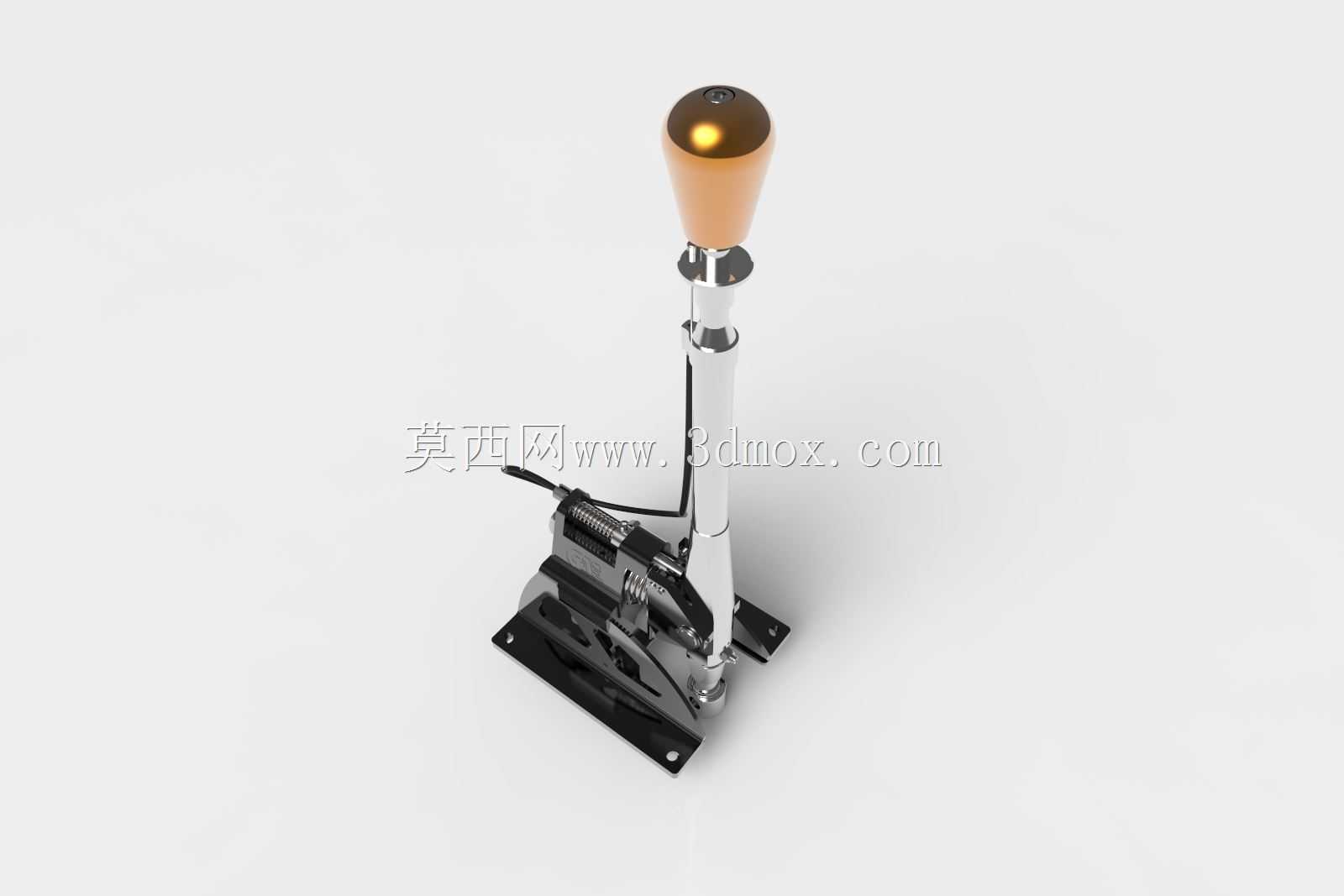

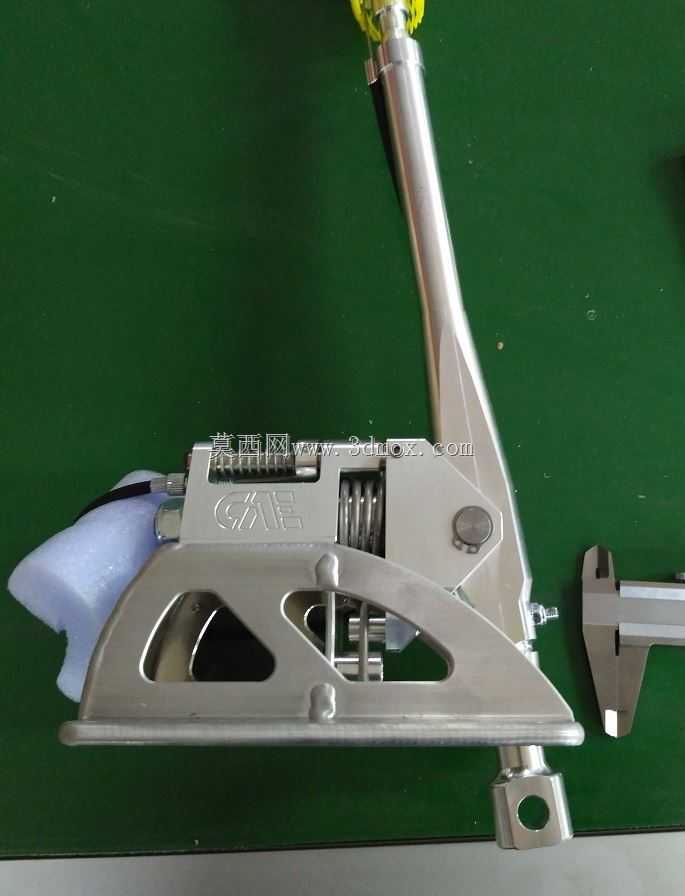

从功能特性来看，该机构采用立式杠杆传动结构，顶端设置符合人体工学的握持球头，操作时的力臂经过优化设计，能够有效降低换挡所需的操作力度，减轻长时间驾驶的操作疲劳；机构内部集成了弹簧复位与挡位定位结构，在换挡行程的各个挡位节点能够提供清晰的挡位吸入感与到位反馈，帮助驾驶员无需观察即可判断挡位是否挂接到位；侧边设置的拉线连接结构可直接对接变速器端的换挡摇臂，传动间隙经过严格控制，能够减少换挡过程中的空行程，提升操作响应的直接性；底座采用带安装孔的平板式结构，可直接固定在驾驶舱地板的安装基座上，安装定位便捷，同时整体结构的外露部件均做了防锈耐磨处理，能够适应驾驶舱内温湿度变化、灰尘附着等使用环境，长期使用不易出现卡滞、锈蚀等问题。

在设计思路上，该机构优先保障传动的可靠性与操作的手感一致性，整体采用金属材质作为主体受力结构，关键铰接位置设置耐磨衬套，降低长期往复操作带来的磨损量，延长机构的使用寿命；换挡杆的摆动角度经过匹配调校，适配常规手动变速器的换挡行程范围，避免出现换挡行程过长或过短导致的操作不适；锁止结构集成在机构主体内部，无需额外加装外部锁止部件即可实现倒挡锁止、挡位自锁等功能，简化整体安装流程的同时提升了结构集成度。

从安装边界来看，该机构整体为立式布局，底座安装孔位按照常规车型的换挡机构安装间距设计，安装时仅需在驾驶舱地板预留对应尺寸的平整安装面，固定螺栓穿过底座安装孔锁紧即可完成主体固定；换挡杆的顶端操作高度适配常规乘用车驾驶坐姿的手部操作范围，无需额外加长或截短换挡杆即可获得舒适的操作位置；侧边的拉线安装位预留了足够的调整空间，可适配不同长度的换挡拉线布置需求，安装时不会与周边的驾驶舱内饰、线束等部件产生干涉，整体占用的安装空间紧凑，能够适配多数车型的换挡机构安装空间要求。
