E30车型配套轮毂中心装饰端盖结构

　　该轮罩端盖属于乘用车辆轮毂总成外侧的装饰防护构件，主要应用在E30对应车型的钢制或铝合金轮辋外露中心区域，日常行驶中承担遮挡轮毂轴头、紧固螺栓与轴承端部的作用，避免路面泥水、砂砾、融雪盐直接冲刷装配结合面，同时统一车轮外侧视觉风格，降低轴头部位锈蚀卡滞的后续维保拆卸难度。

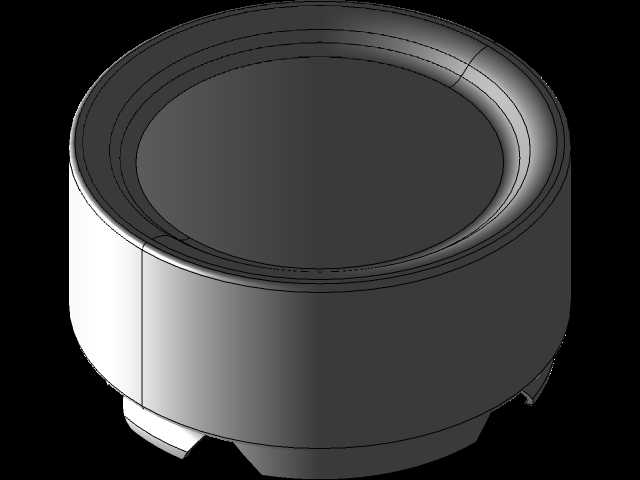

　　从实际装车边界来看，端盖整体为矮圆柱回转体结构，外径与轮辋中心沉孔的安装止口形成小间隙配合，侧壁预留的多组弹性卡爪沿圆周均匀分布，卡入轮辋预设的卡槽后实现轴向限位，不需要额外螺栓或粘接固定，拆装时沿周施力即可拔出，售后更换、轮胎动平衡作业时都能快速取下。端盖顶面设计为多层同心阶梯环槽，一方面通过环形凸棱提升薄壳件的径向刚性，减少大面积平面注塑后的收缩变形，另一方面环槽形成的明暗层次可以弱化塑料件表面的轻微划痕、注塑流痕，整车视觉上更接近金属轮毂的质感。

　　结构设计阶段优先考虑了整车行驶的振动工况：车轮随路面起伏持续承受交变冲击，端盖卡爪的悬臂厚度、倒扣量经过匹配，既保证常温下推入安装时卡爪能弹性变形顺利滑入卡槽，又要在-30℃到80℃的使用温区内避免塑料脆化断裂或者高温软化松脱，卡爪根部做了圆角过渡消除应力集中，长期颠簸工况下不会出现断裂脱落。端盖侧壁与轮辋沉孔的配合间隙预留了材料热膨胀余量，夏季高温暴晒后塑料件膨胀不会出现顶紧发白、冬季低温收缩也不会出现旷量异响。

　　建模过程中回转主体采用旋转特征生成基础轮廓，顶面的多层环槽直接在旋转草图中绘制截面，保证所有环形特征同轴度一致；圆周分布的弹性卡爪先绘制单个卡爪的拉伸与倒角特征，再通过圆周阵列完成均布，阵列数量匹配轮辋卡槽的分布角度，卡爪的导向斜面做了15度左右的导入角，安装时可以自动对中推入。端盖所有外露棱边都做了R0.5以上的圆角处理，既避免注塑件尖角处应力开裂，也消除人工拆装时的锐边划伤风险。

　　尺寸链校核时，端盖的轴向总高度严格控制在轮辋中心沉孔的深度范围内，装入后顶面略低于轮辋外侧装饰面，不会突出轮辋平面造成行驶中剐蹭路沿、或者洗车时高压水枪直接冲击接缝；端盖内端面与轴头螺母之间预留足够安全间隙，车辆满载跳动、轴承存在轴向游隙的情况下，端盖也不会和轴头紧固件发生运动干涉。针对量产注塑工艺，模型壁厚整体保持均匀，顶面厚壁区域通过背面的环形减胶槽控制壁厚差，避免成型后表面出现缩痕，卡爪位置的进料浇口预留位置避开外露可视面，保证成品外观一致性。

　　这类轮端装饰盖虽然不属于底盘安全受力件，但直接影响车轮区域的防护寿命与整车外观完成度，建模时需要同步核对轮辋沉孔、轴头突出量、螺栓回转空间三个边界，不能仅按照外观曲面造型忽略装配干涉，最终结构同时满足免工具快速装配、长期振动不脱落、户外耐候防护的实际使用需求。
