重型商用车空气悬架前桥总成结构设计

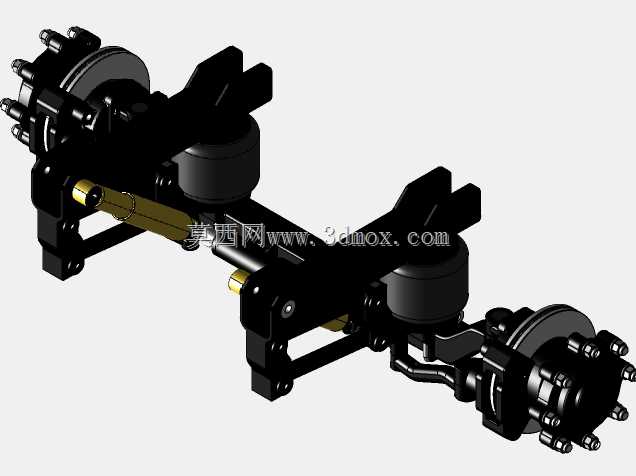

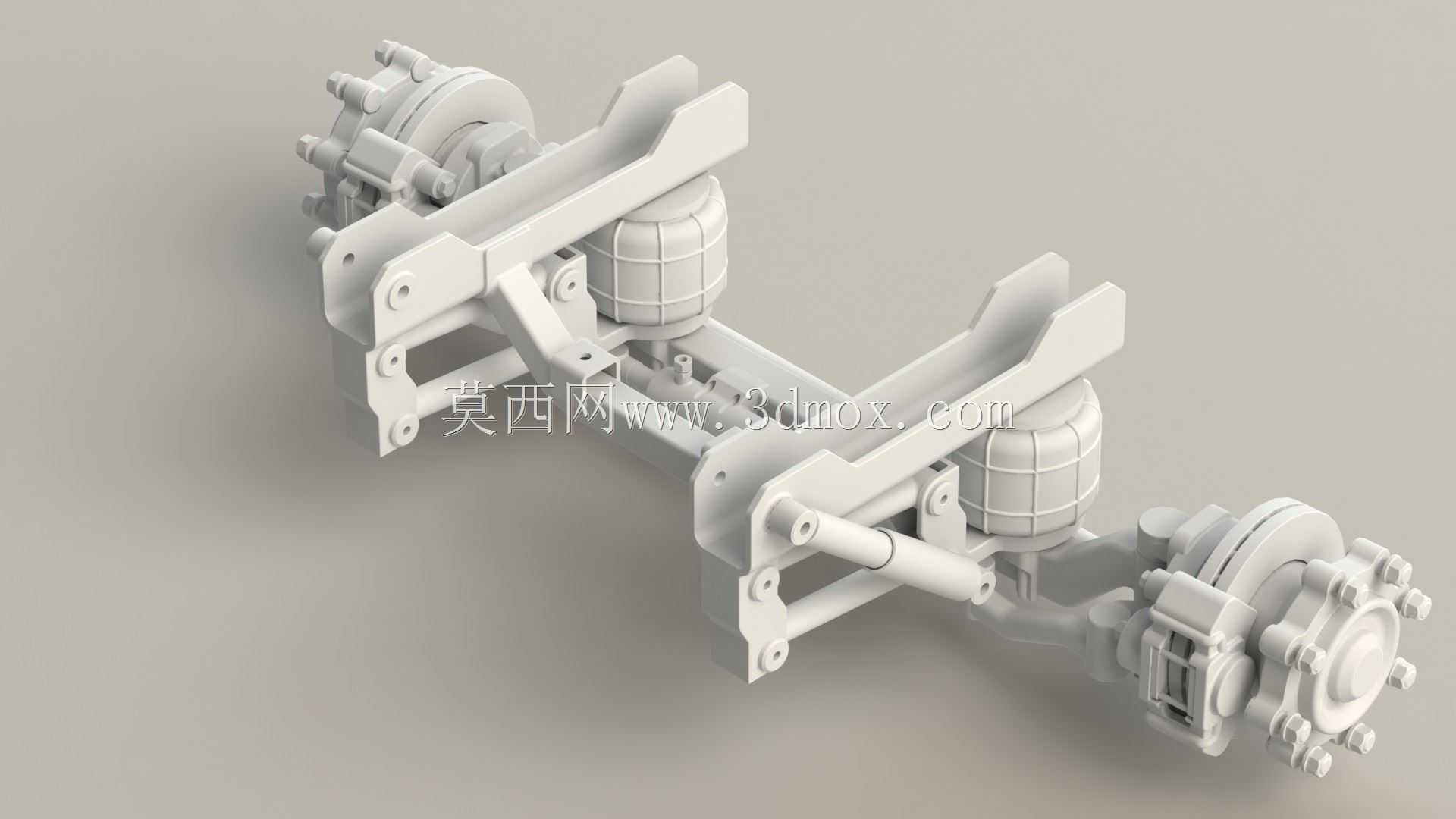

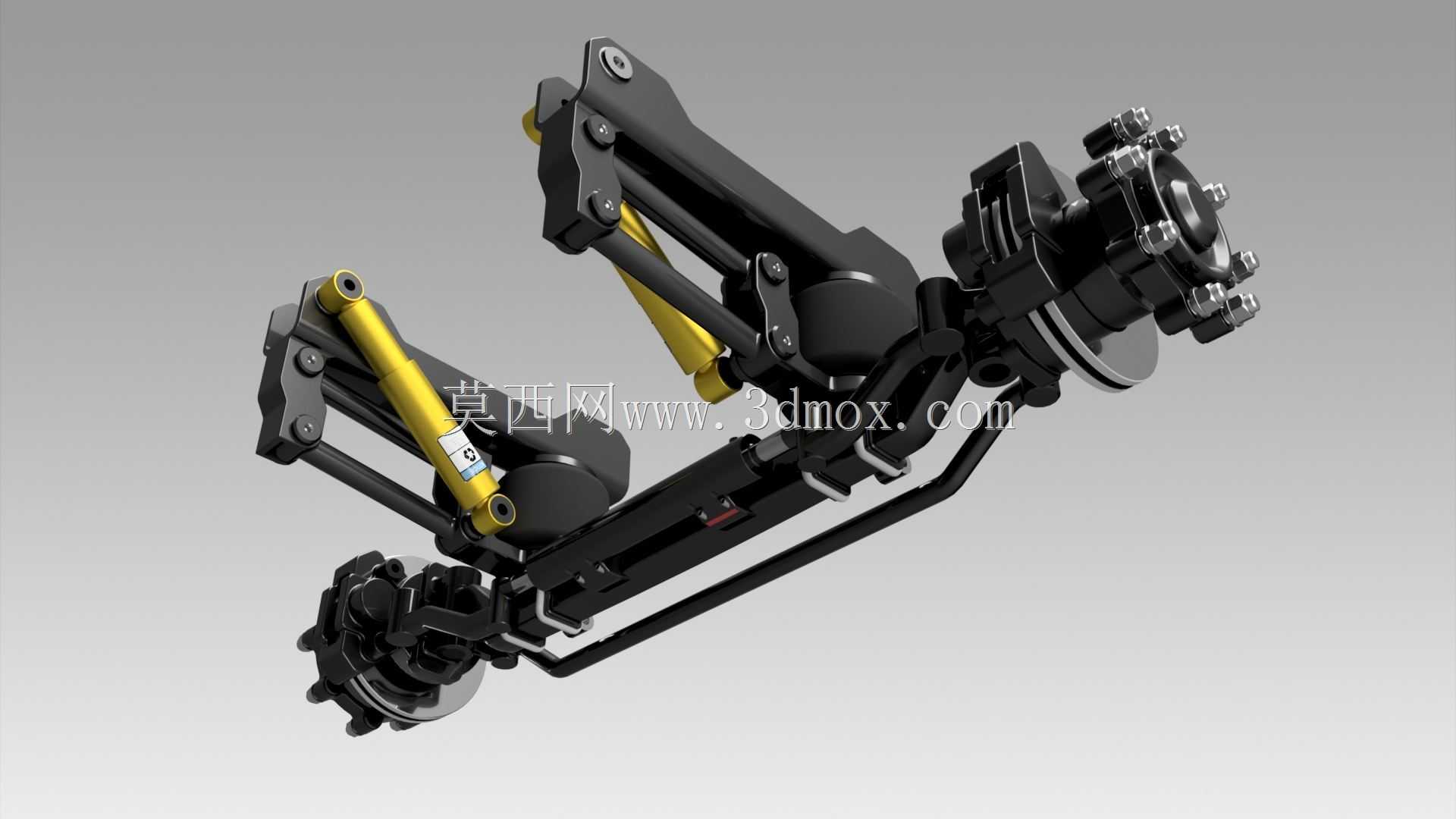

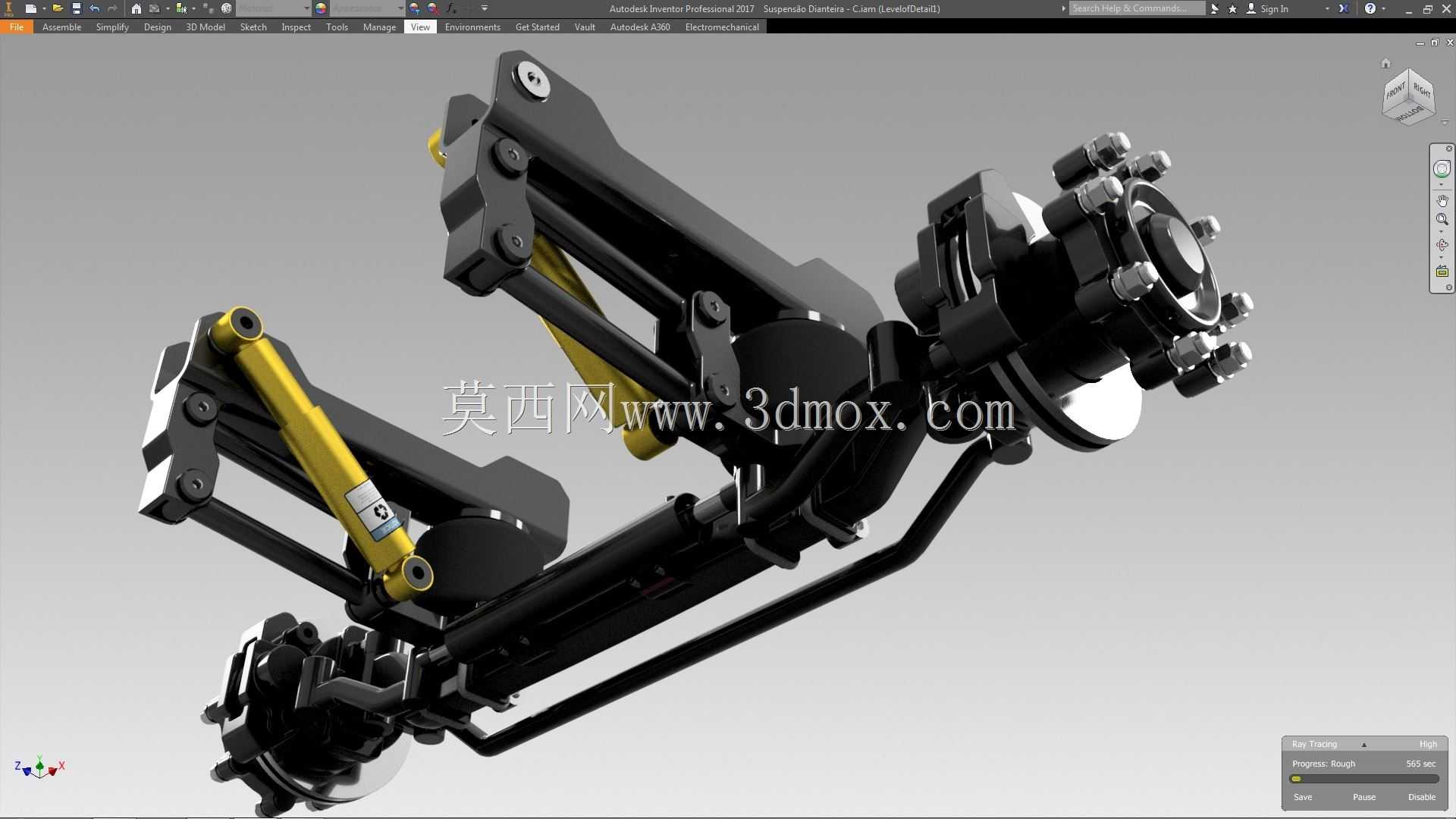

该前悬架结构主要应用于重型载货商用车、公路客运大巴的前桥承载系统，作为底盘核心承载部件，承担着连接车架与前轮转向节、传递整车垂向载荷、缓冲路面冲击、保障行驶平顺性与操纵稳定性的核心作用，适配总质量18-31吨级的商用车辆，可应对国道、高速、非铺装铺装混合路面的复杂行驶工况，在长途干线物流、城际客运、工程转运类车辆上具备广泛适配性。从功能特性来看，该结构采用空气弹簧作为弹性元件，搭配横向推力杆、纵向导向臂、筒式减震器的组合布局，相比传统钢板弹簧悬架，可实现更软的线性刚度特性，空载、满载状态下均可保持恒定的车架高度，既能够降低颠簸路面对车载货物、乘客的冲击，也能减少轮胎跳离地面的概率，提升制动与转向过程的抓地力，同时空气弹簧的隔振特性可过滤路面80%以上的高频振动，降低底盘零部件的疲劳损耗，延长车架、驾驶室悬置、车载电子设备的使用寿命。设计思路上，该结构采用对称式模块化布局，左右两侧部件完全通用，降低备件储备与生产制造成本；导向臂采用变截面冲压焊接结构，在保证纵向刚度、传递驱动力与制动力的前提下，尽可能降低非簧载质量；空气弹簧布置在导向臂与车架纵梁的连接支点位置，让垂向载荷直接通过空气弹簧传递至车架，避免导向臂承受额外的弯曲力矩；减震器采用倾斜布置方式，可同时缓冲垂向跳动与转向侧倾带来的位移，减少侧倾幅度；盘式制动器集成在转向节总成上，制动响应速度快，散热性能好，适配长下坡路段的连续制动需求。安装边界方面，该悬架总成适配宽度860mm的商用车车架纵梁间距，空气弹簧安装中心距为720mm，前桥轮距适配2050-2250mm规格的商用车型，总成整体高度在标准气压状态下为380mm，上下跳动行程可达±90mm，安装点位完全匹配主流重型商用车的车架孔位标准，无需对车架进行额外改装即可直接替换同吨位级的钢板弹簧前悬架，适配性较强。结构上所有铰接点位均采用免维护橡胶衬套，可在全生命周期内无需加注润滑脂，降低后期维护成本，各部件之间预留了足够的运动间隙，在最大跳动、最大转向角度状态下不会发生运动干涉，整体结构可靠性经过多轮工况仿真验证，可满足百万公里级的行驶寿命要求。
