重型卡车驱动桥带悬架总成结构

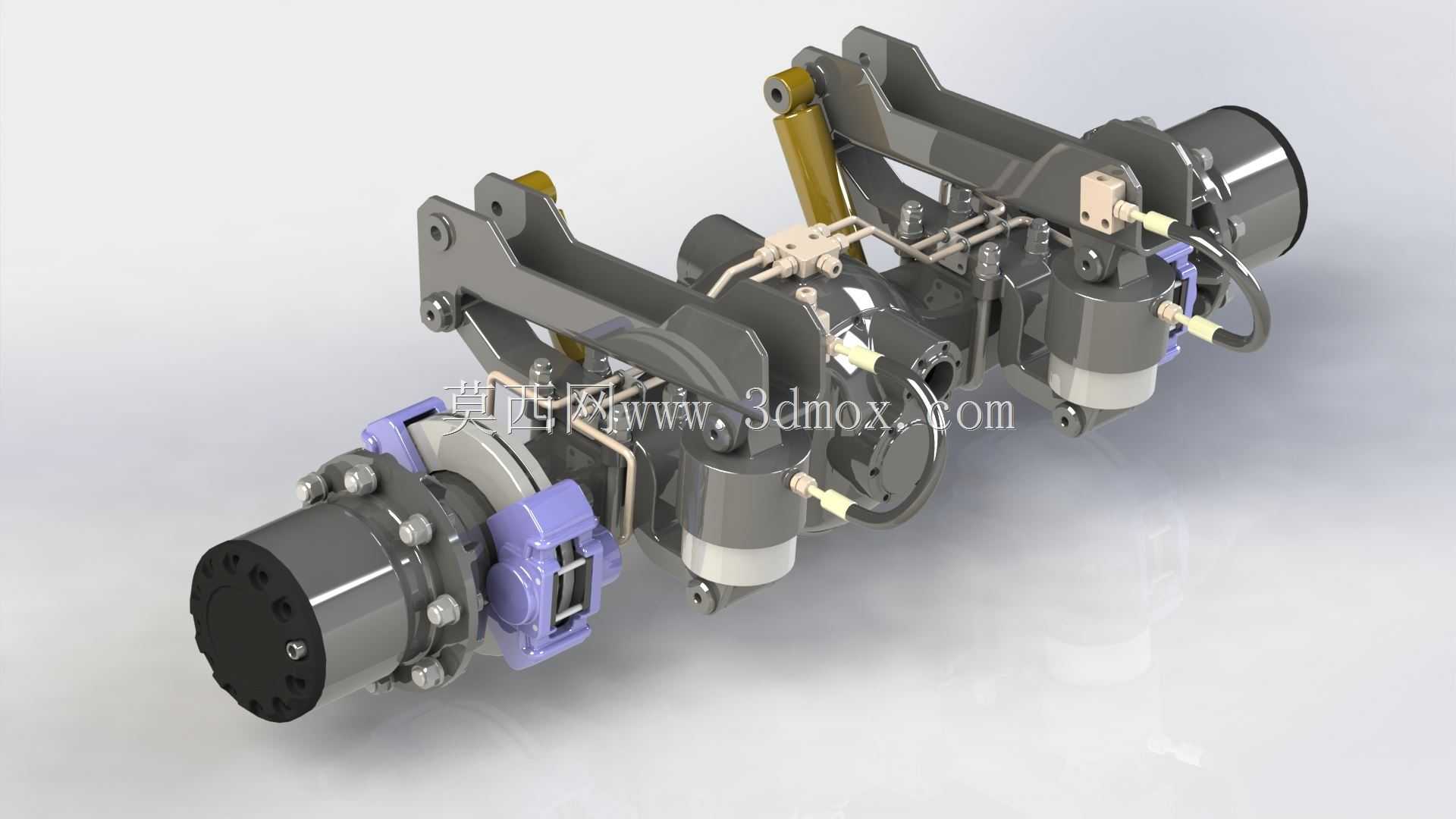

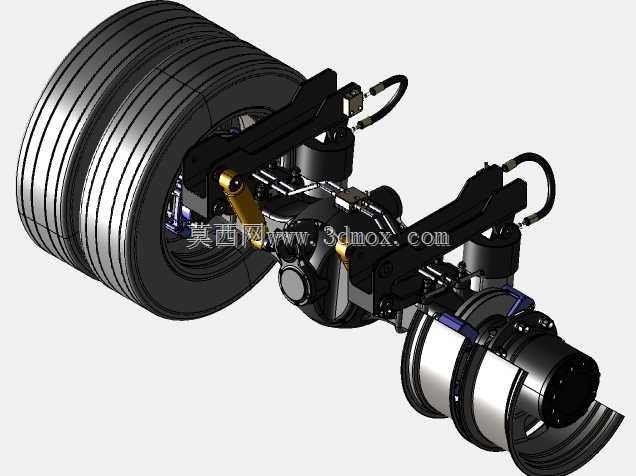

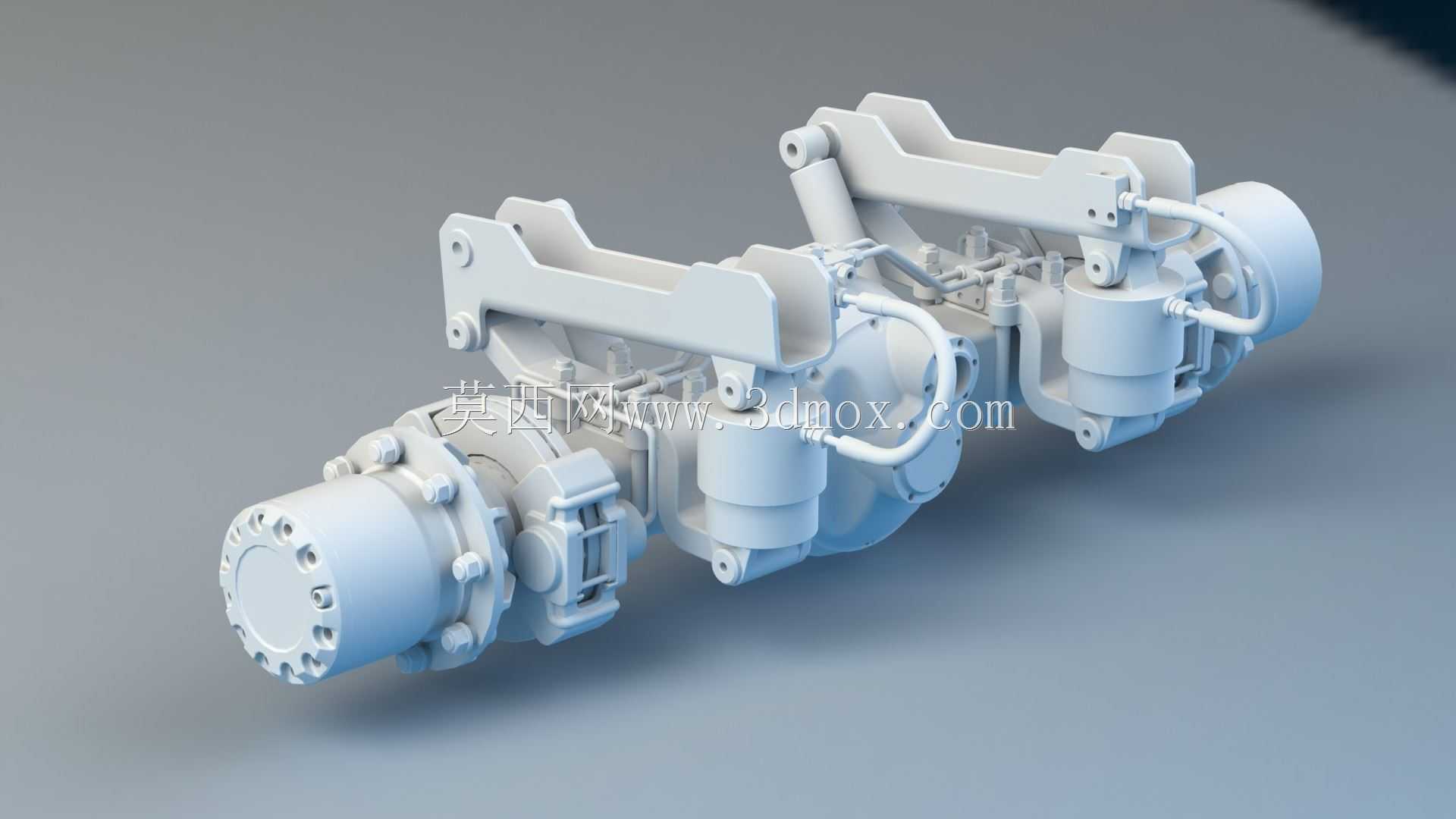

该总成是重型载货汽车底盘核心行走承载部件，主要应用于矿区重载运输、干线长途物流、工程基建渣土转运等大吨位商用车场景，承担着整车承载、动力传递、行驶缓冲、转向适配的核心作用，是重卡底盘中直接决定车辆承载能力、行驶稳定性与复杂路况通过性的关键集成部件。从功能特性来看，该总成集成了驱动减速机构、弹性悬架组件、制动安装接口、轮毂连接单元，两侧的驱动端可将传动轴传递来的动力经轮边减速结构放大扭矩后传递至轮毂，带动车轮转动，同时悬架部分的铰接结构与弹性元件可过滤路面颠簸带来的冲击，避免刚性冲击直接传递至车架，保护货厢与车载货物，也能提升驾乘人员的行驶舒适度。在设计思路上，该结构采用对称式布局，左右两侧轮端结构完全一致，中部的桥体采用高强度铸钢材质的一体化承载结构，悬架摆臂采用多铰接点设计，既保证了垂直方向的缓冲行程，也能在车辆转向、侧倾时提供足够的侧向支撑力，避免桥体出现横向位移；所有液压管路、气路接口都预留了标准化的安装位，可适配不同规格的制动气室、减震阻尼元件，轮端的法兰连接盘采用通用螺栓孔位设计，可适配多款重载轮毂与轮胎规格，降低后期维保的配件适配难度。在外形尺寸与安装边界上，该总成整体沿车辆横向对称布置，总宽度适配常规重卡2.5米级的车身宽度要求，上部的悬架安装吊耳间距匹配主流重卡车架的纵梁开档尺寸，安装时仅需将吊耳与车架纵梁上的支座通过销轴连接，再对接传动轴、制动管路即可完成装配，轮端的回转半径经过校核，不会在车轮上下跳动、最大角度转向时与车架、挡泥板等周边部件发生运动干涉，桥体下部的最小离地间隙满足非铺装路面的通过性要求，可避免坑洼路面托底撞击桥体造成结构损坏。整个总成的结构布局紧凑，将原本分散安装的车桥、悬架、制动安装座进行集成化设计，减少了底盘上的零散安装支架数量，既降低了整车装配的工序复杂度，也提升了底盘结构的整体可靠性，能够适应大负载、长里程、复杂路况的高强度使用需求。
