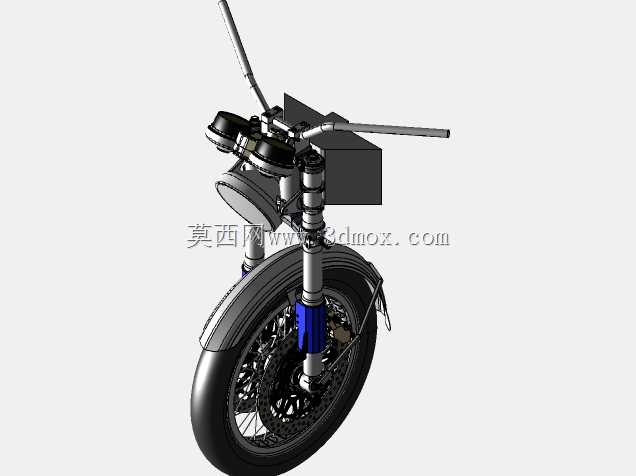

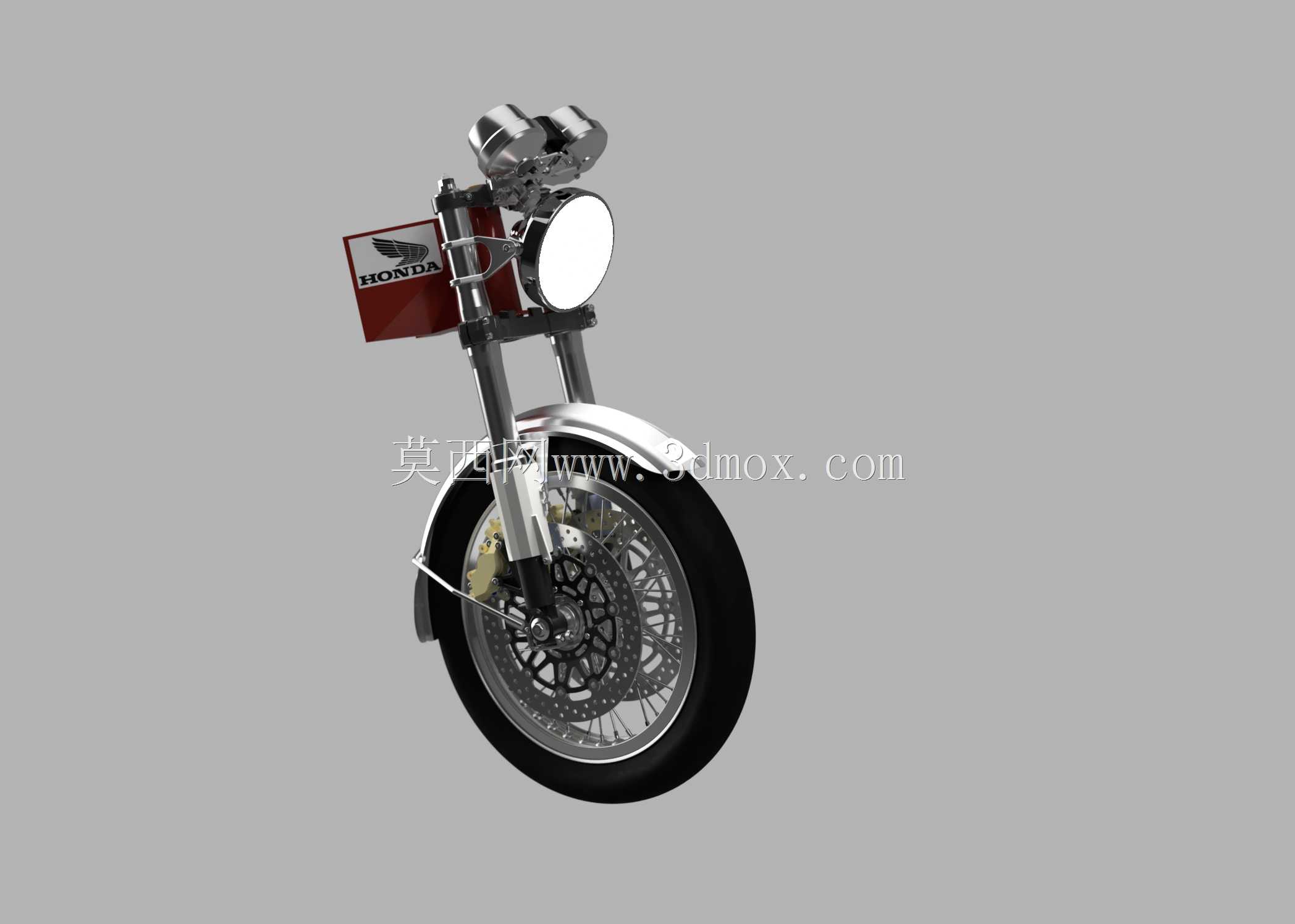

本田GL1000摩托车前叉前轮总成结构

该结构属于大排量巡航摩托车的前部行走转向核心总成，主要应用于两轮燃油摩托车的前部承载、转向操控与行驶制动场景，是摩托车前部连接车架与前轮、传递行驶载荷、实现转向动作、提供前轮制动力的关键集成部件，直接决定车辆前部的操控稳定性、行驶平顺性与制动安全性。该总成集成了前轮行走组件、前悬架减震组件、转向连接组件、前部照明组件与前制动组件，各部件协同实现多重功能：前轮组件采用钢丝辐条式轮毂结构，搭配充气橡胶轮胎，可在行驶过程中缓冲路面小幅颠簸，提供充足的路面抓附力，同时承担车辆前部的垂直载荷与行驶过程中的纵向、横向冲击力；前叉为正置式套筒减震结构，内部集成阻尼弹簧与液压阻尼油路，可吸收路面传递的大幅冲击震动，避免震动直接传递至车把造成驾乘人员手部不适，同时作为前轮的安装支撑载体，限定前轮的转动自由度仅保留绕轮轴的旋转方向；前照灯安装于前叉上部的联板位置，可在低光照环境下提供行驶路面照明，提升夜间行驶安全性；前挡泥板贴合前轮上部轮廓，可阻挡行驶过程中前轮带起的泥水、碎石飞溅至车身前部或驾乘人员身上；前制动采用单盘式液压制动结构，制动盘固定于轮毂侧方，制动卡钳安装于前叉支腿下端，制动时卡钳夹紧制动盘产生摩擦力矩，使前轮减速直至停转，为车辆提供充足的前轮制动力。设计过程中首先围绕前部载荷传递路径搭建整体框架，确保车架传来的载荷可通过上联板、下联板均匀传递至两侧前叉支腿，再经轮轴传递至前轮与地面，避免局部应力集中造成结构失效；其次匹配减震行程与弹簧刚度，兼顾铺装路面行驶的舒适性与过弯时的支撑性，避免减震过软造成制动点头量过大、过硬造成颠簸感强烈的问题；同时严格控制各部件的安装边界，前轮最大转向角度下轮胎与前叉、挡泥板之间预留充足安全间隙，减震压缩至极限行程时轮胎与挡泥板、车架之间无运动干涉，制动盘与卡钳的配合间隙控制在合理范围，既避免制动拖滞又保证制动响应速度；辐条的排布角度与张紧力经过匹配，确保轮毂在承受侧向冲击力时不会出现辐条松脱或轮圈变形的问题，前照灯的照射角度经过校准，满足夜间行驶的照明范围要求，不会对向来车造成炫目影响。
