分体式铝合金电子设备防护壳体结构

　　在工业测控、嵌入式模块开发、小型通讯终端组装的场景里，这类铝合金壳体的选型与结构适配，往往是决定设备现场运行稳定性的关键环节。不同于塑料壳体的抗老化性能差、钣金壳体的电磁屏蔽效能不足，挤压铝型材成型的盒体，本身自带金属结构的刚性优势，同时铝材质的高导热系数，能把内部电路板上功率器件产生的热量，通过壳体表面的散热筋直接传导到外部环境，很多低功耗的工业采集模块、信号转换终端，甚至不需要额外加装散热风扇，仅靠壳体本身的散热面积就能满足长期运行的温升要求。

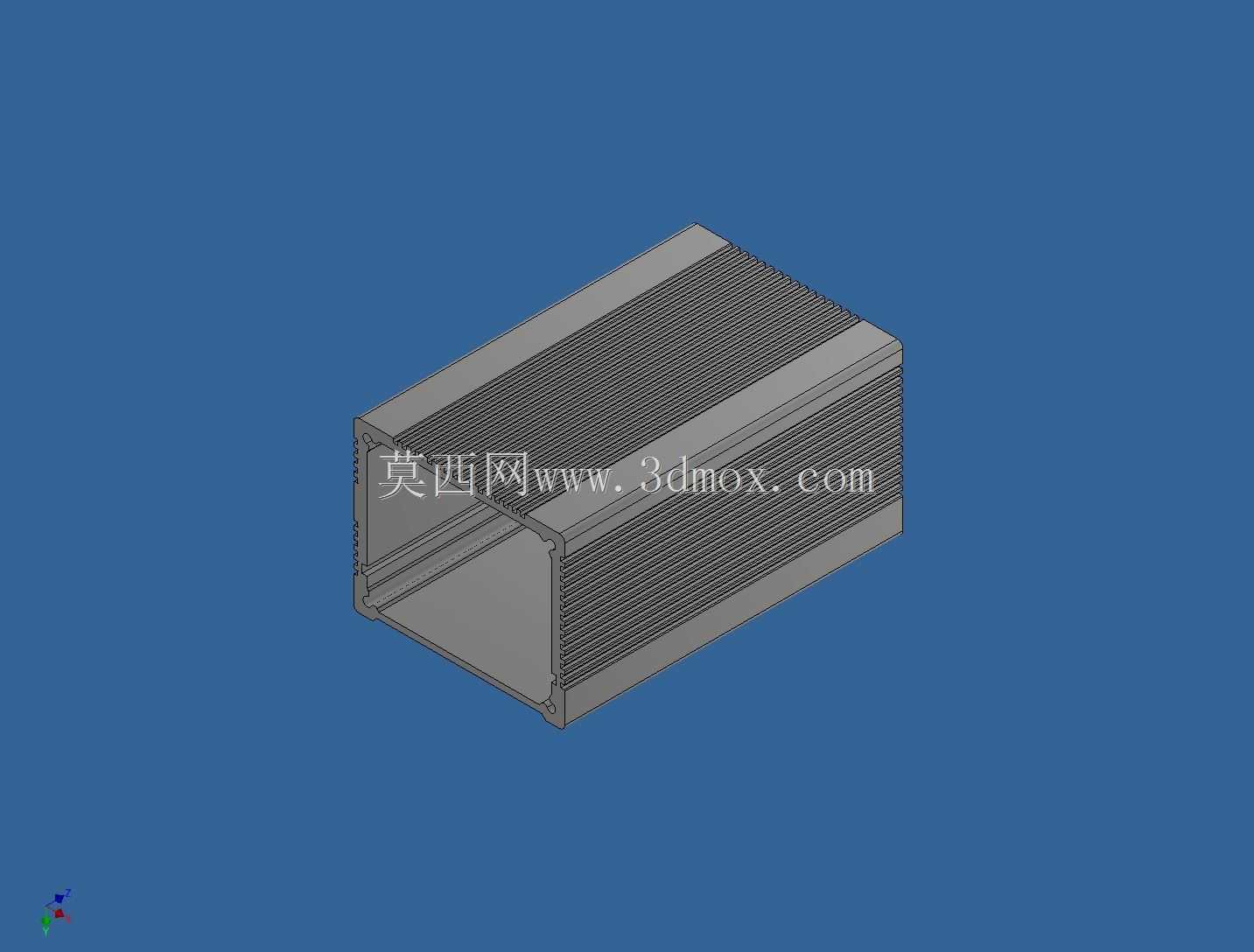

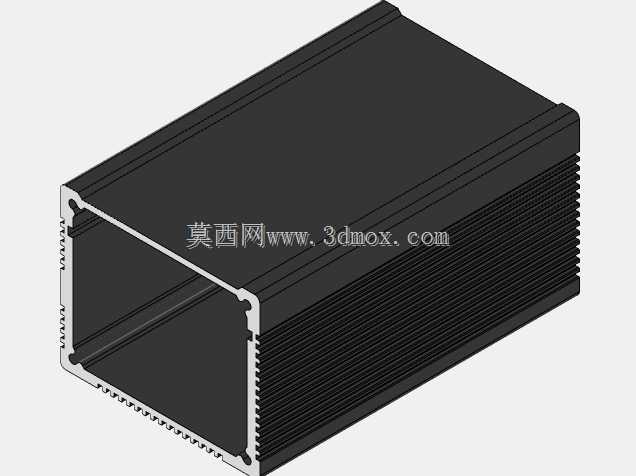

　　从结构设计逻辑来看，这款壳体采用上下分体的型材拼接思路，主体部分是一体化挤压成型的铝型材槽体，侧壁预留的卡槽可以直接嵌入PCB安装导槽，组装时不需要额外设计电路板固定柱，只需要顺着导槽把电路板滑入到位，再通过两端的端盖锁紧就能完成整机组装，这种结构能大幅减少装配环节的紧固件数量，也能避免多零件拼接带来的装配公差累积。壳体外表面的密集平行散热筋，不是随意排布的装饰结构，筋条的高度、间距都经过热阻核算，在保证型材挤压成型工艺可行性的前提下，尽可能增大与空气的接触面积，同时筋条的走向顺着设备安装后的自然空气对流方向，能进一步提升自然散热的效率。

　　尺寸边界上，这款壳体的外形尺寸控制在405080mm，属于紧凑型的仪表安装壳体，适配工业现场常见的DIN导轨安装、面板嵌入式安装、壁挂式安装等多种固定方式。内部的有效安装空间经过结构避让，避开了型材拼接处的凸台、端盖安装的螺丝柱位置，能容纳最大尺寸匹配的标准PCB板，板上可以布置电源模块、信号处理电路、通讯接口等常用电子元件，两端的端盖可以根据实际使用需求开孔，预留电源接口、信号接线端子、状态指示灯的安装位置，不需要额外对主体型材进行二次加工，能缩短小批量设备的开发周期。

　　在实际工程应用里，这类铝制壳体常被用在工业现场的温湿度采集模块、小型协议转换器、串口通讯服务器、低压信号调理单元这类设备上，金属壳体本身的连续导电结构，能形成完整的法拉第笼，对工业现场的变频器、大功率电机产生的电磁辐射干扰有很好的屏蔽作用，避免内部电路的信号传输受到外界电磁干扰，也能减少内部电路对外的电磁辐射，满足工业现场的电磁兼容要求。相比定制化的压铸壳体，这种挤压型材拼接的壳体不需要开高额的压铸模具，小批量试制阶段就能快速拿到适配的外壳，结构修改也只需要调整型材的切割长度、端盖的开孔位置，研发阶段的迭代成本更低。

　　设计这类壳体的时候，需要重点关注几个结构细节：一是型材拼接处的配合公差，上下槽体的配合间隙不能过大，否则会影响电磁屏蔽的连续性，也不能过紧，否则组装时会出现卡滞，批量生产时的装配效率会受影响；二是PCB导槽的尺寸公差，要考虑PCB板的厚度公差、表面喷涂层的厚度，保证电路板能顺畅滑入，同时不会出现过大的旷量，避免设备在震动环境下电路板出现移位；三是端盖的固定方式，采用螺丝锁紧的结构时，螺丝柱的深度要足够，同时要考虑铝材质的螺纹强度，频繁拆装的场景可以在螺丝柱位置镶嵌铜螺母，提升螺纹的耐用性。另外，壳体的表面处理通常会采用阳极氧化工艺，既可以提升铝表面的耐腐蚀性能，也能形成绝缘的氧化层，避免壳体与其他金属部件接触时出现电化学腐蚀，同时氧化层的着色处理也能让壳体适配不同设备的外观配色需求。

　　在设备选型适配的时候，不能只看壳体的外形尺寸，还要核对内部的有效安装空间，尤其是电路板上有较高的元件比如电解电容、接线端子的时候，要确认元件高度是否在壳体的内部净空范围内，避免组装时元件与壳体内壁发生干涉。如果设备需要在高湿度、多粉尘的现场使用，还可以在壳体拼接处、端盖配合位置加装密封胶条，提升壳体的防护等级，满足IP54及以上的防护要求，适配更恶劣的现场安装环境。
