电动脚踏车辐条式集成驱动电动轮结构

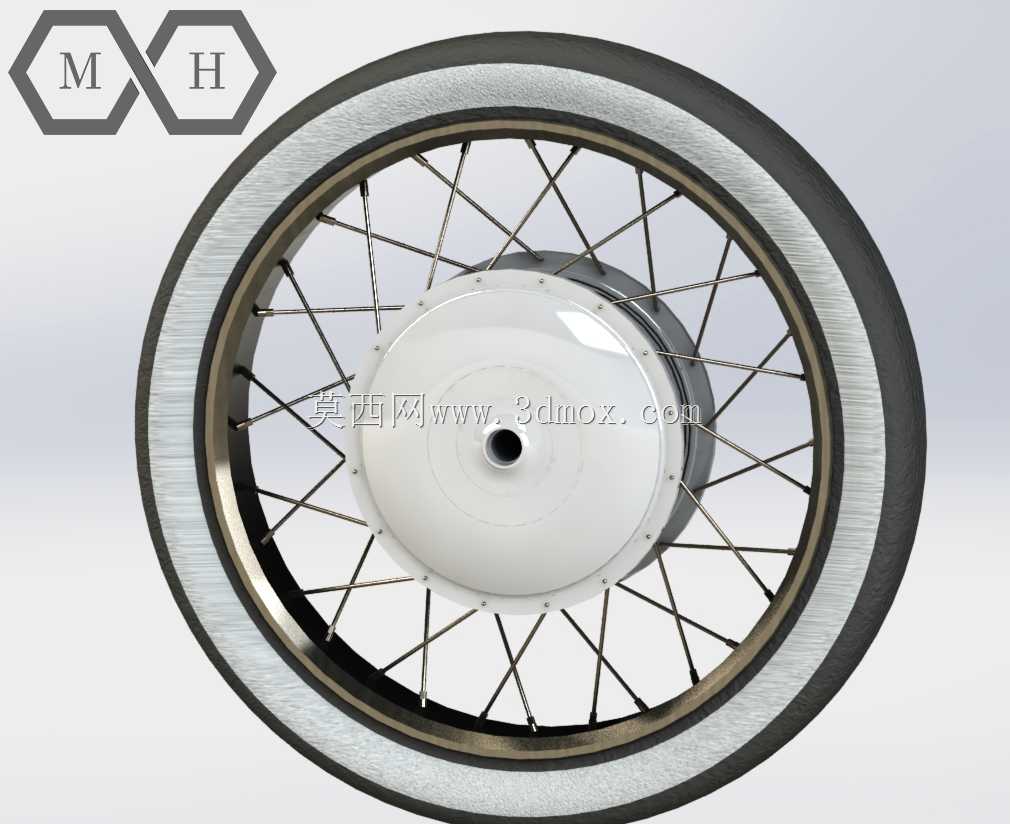

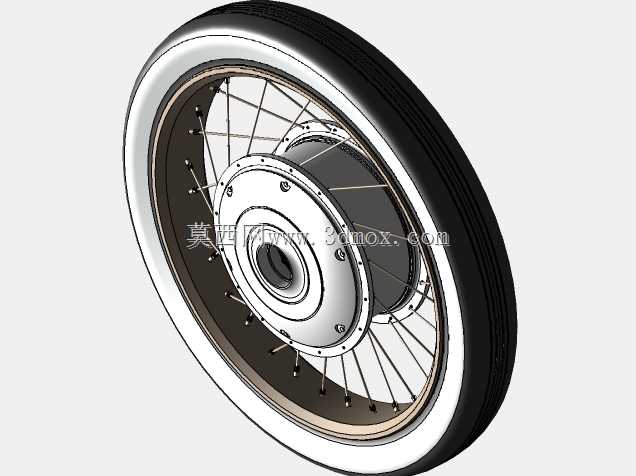

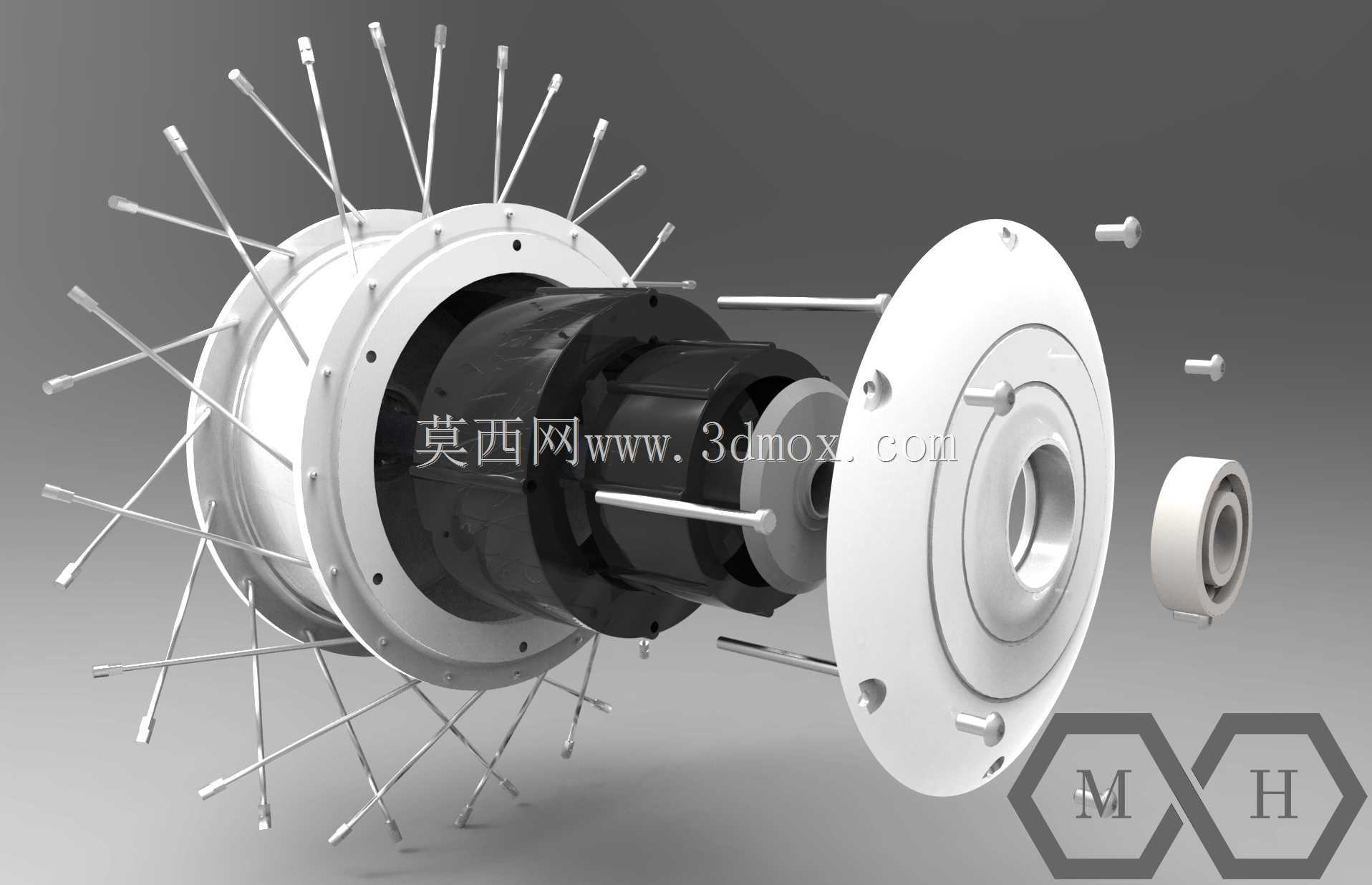

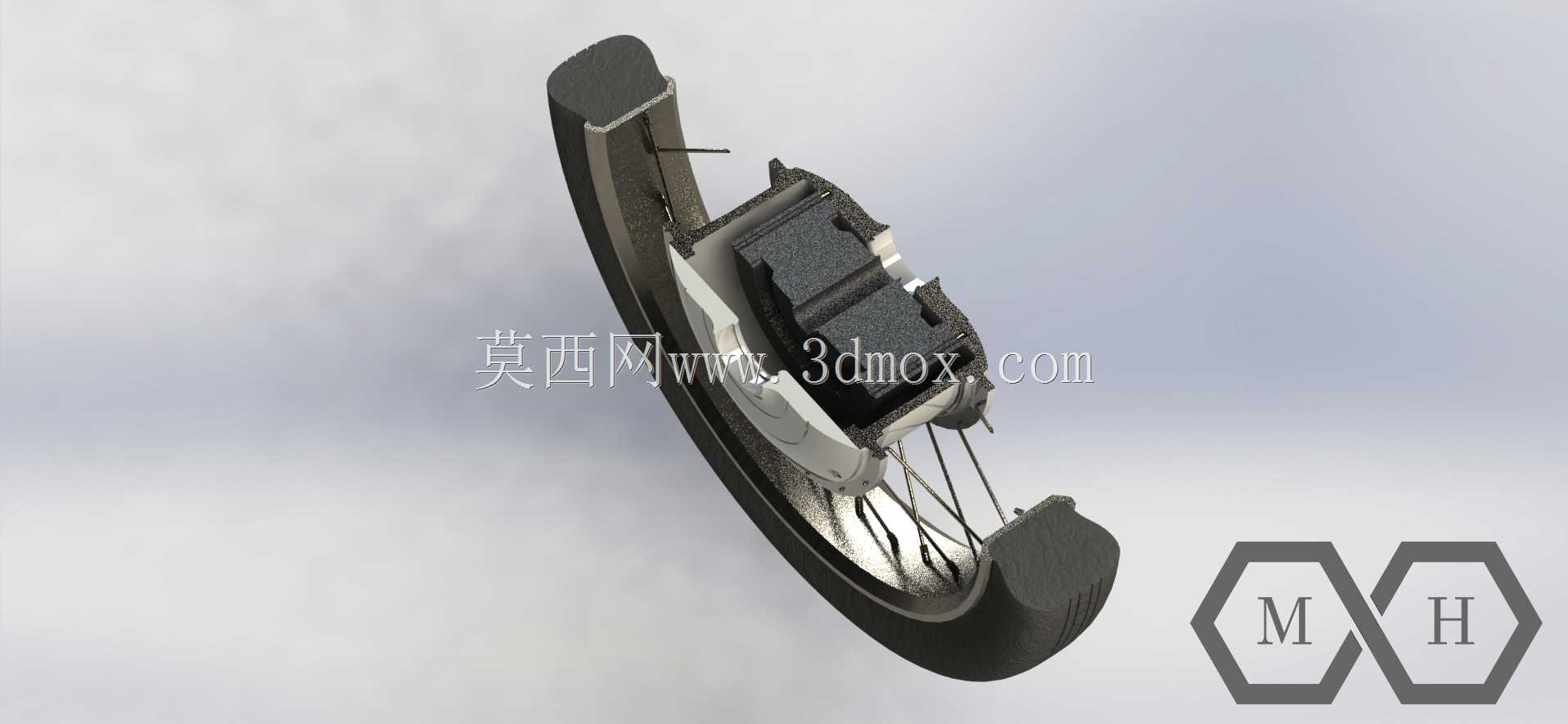

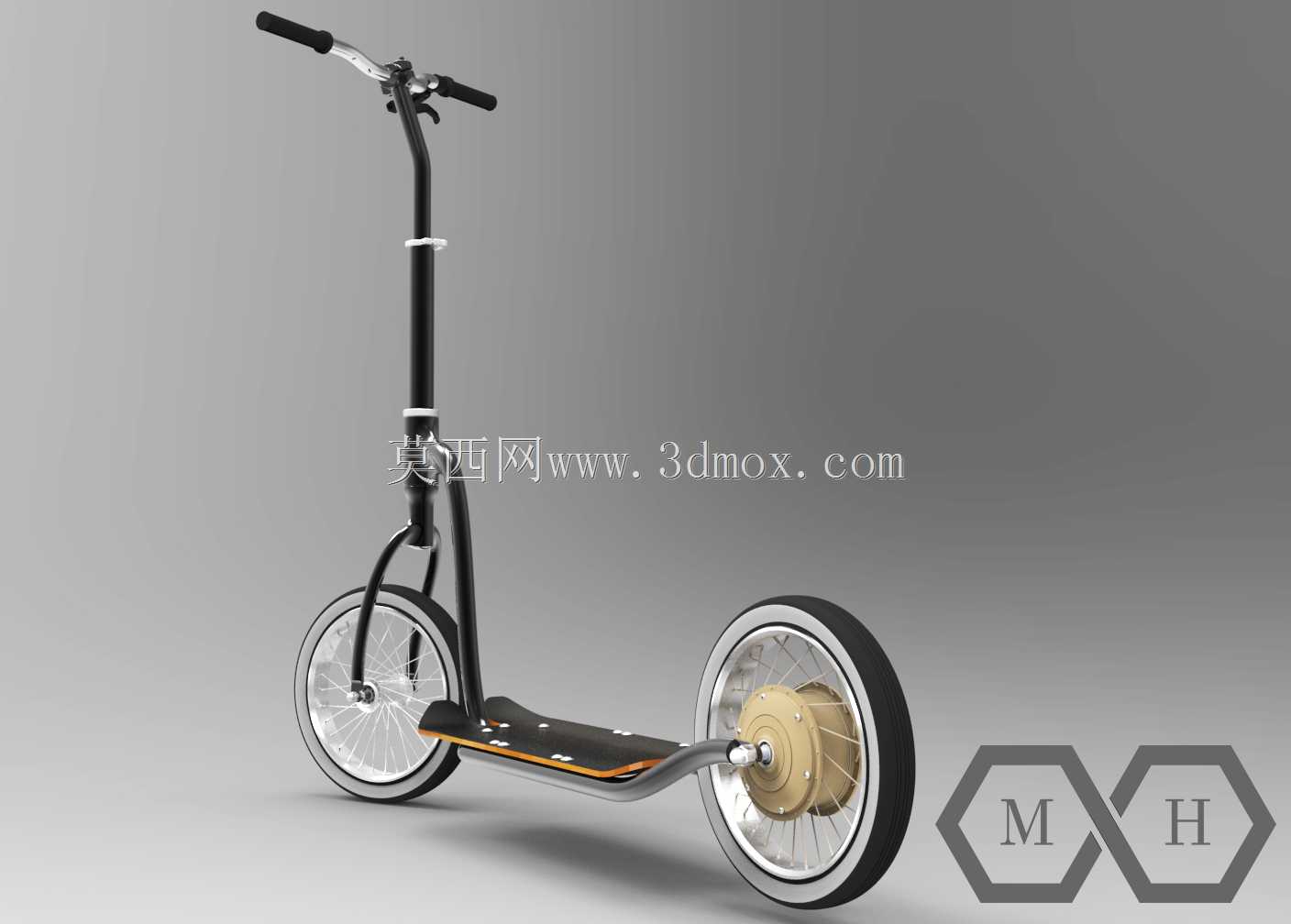

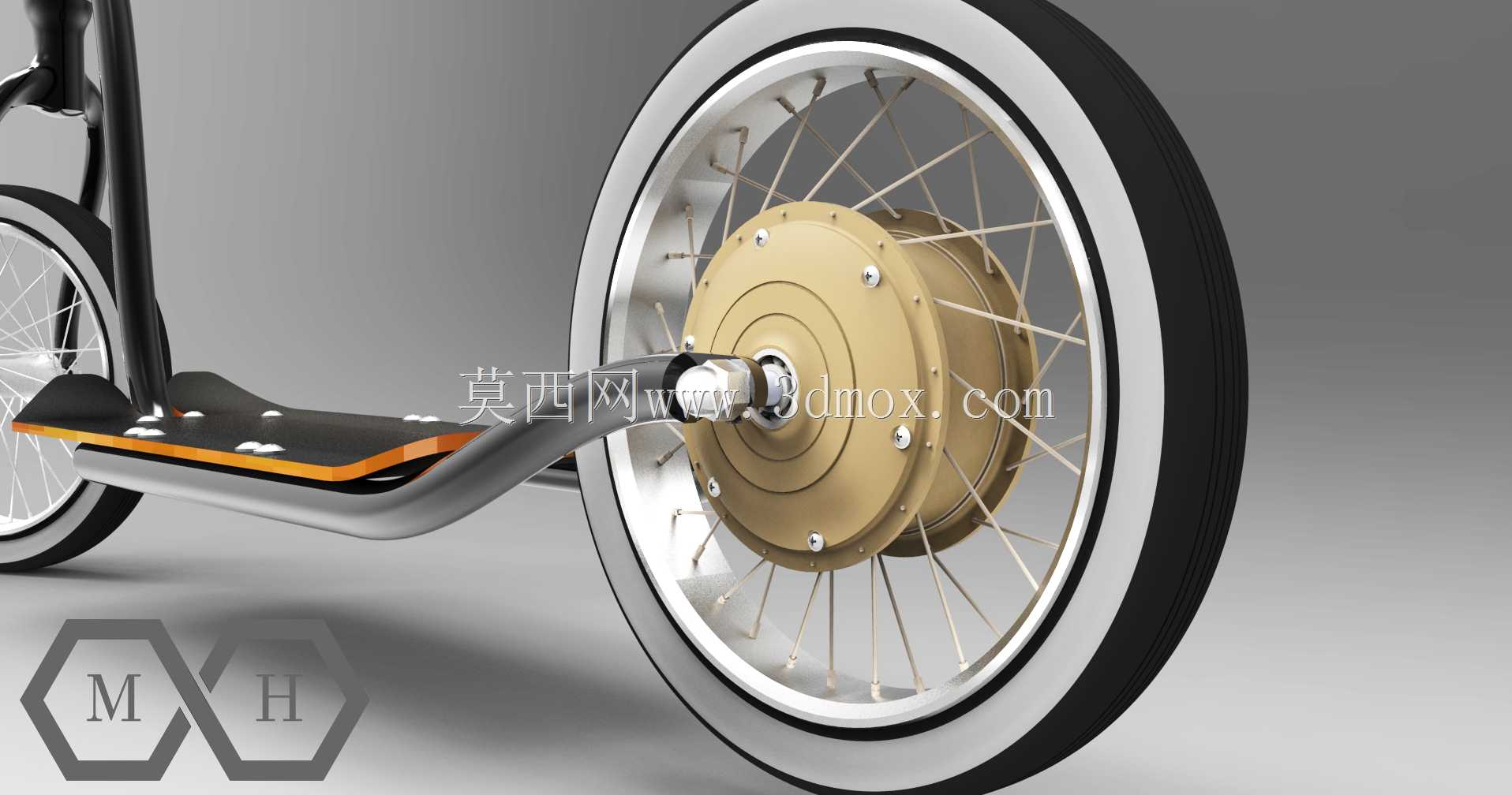

这款集成式电动轮主要面向轻型个人出行载具领域，适配电动脚踏车、电动滑板车、小型电动摩托等短途代步设备，可直接替换传统从动轮组实现整车动力升级，无需额外设计独立传动挂载结构，大幅简化轻型电驱动载具的底盘布局难度。在实际使用场景中，该电动轮将驱动、传动、承载功能集成于轮组内部，省去了链条、外挂电机等外露传动部件，既降低了日常使用中杂物卡滞、泥水侵蚀带来的故障概率，也能减少传动过程中的动力损耗，提升整车能源利用效率，同时外露辐条结构可兼顾轮组轻量化需求与骑行过程中的散热表现，适配日常城市通勤、短途休闲出行等多类使用场景。从功能特性来看，该电动轮采用轮毂内置驱动单元的布局，轮辋通过多根均匀排布的辐条与中心轮毂壳体连接，端盖通过周向均布的紧固件与主壳体锁紧，既保证了内部驱动结构的密封防护能力，也便于后期维护拆解；输出端集成适配标准轮组的安装接口，可兼容多数常规轻型代步车的前叉/后平叉安装位，配套的轴承、紧固件均采用通用标准规格，替换维修时无需定制特殊配件。设计过程中，工程师优先平衡了轮组的承载强度与轻量化需求，辐条采用等强度变径设计，在保证轮辋抗冲击能力的前提下尽可能降低轮组整体重量，减少非簧载质量提升骑行操控性；中心驱动壳体采用阶梯式腔体结构，可在有限的轮组内部空间内合理排布驱动、减速组件，同时预留足够的散热间隙，避免长时间高负载运行时内部积热导致性能衰减。安装边界方面，该电动轮的轴向安装尺寸与同规格常规辐条轮保持一致，端盖处的安装孔位采用对称布局，可适配不同开档尺寸的代步车车架，轮轴中心到轮辋外缘的径向尺寸匹配常规代步车轮胎规格，更换时无需调整车架离地间隙与制动系统安装位置，可实现快速替换升级；轮组整体动平衡经过校准，高速运转时不会出现明显抖动，适配日常代步场景下的常规行驶速度要求。
