汽车传动用差速器齿轮箱结构设计

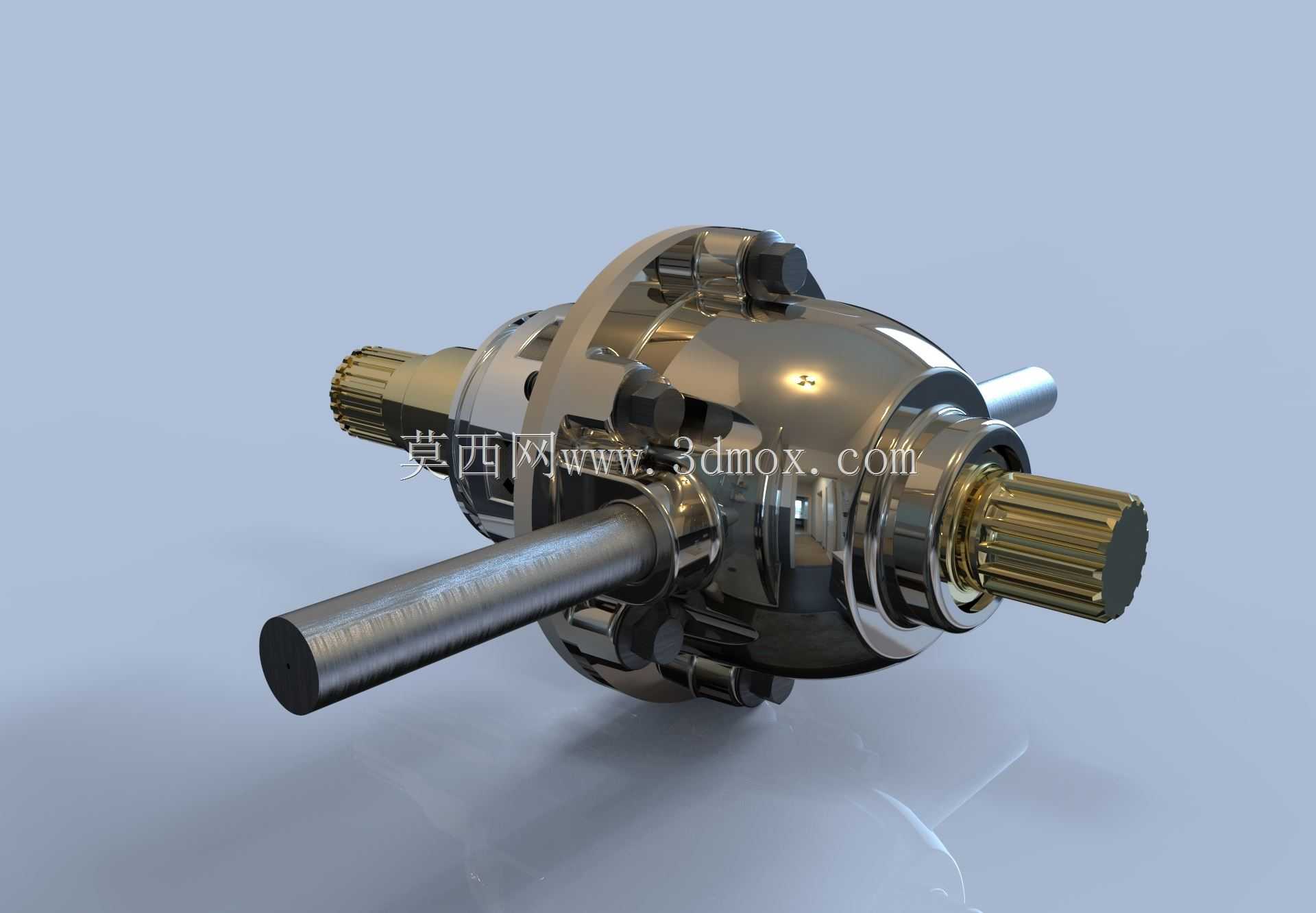

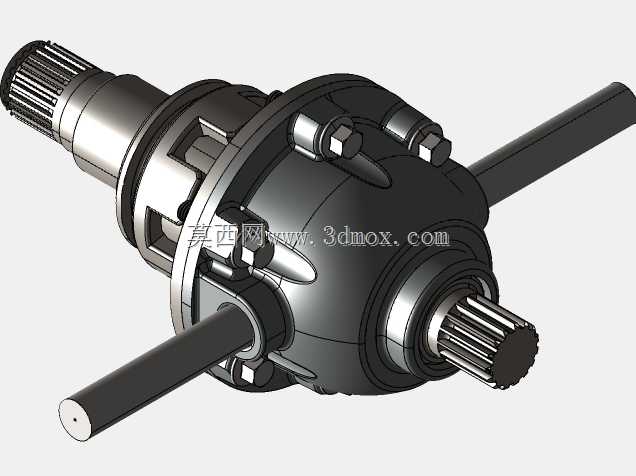

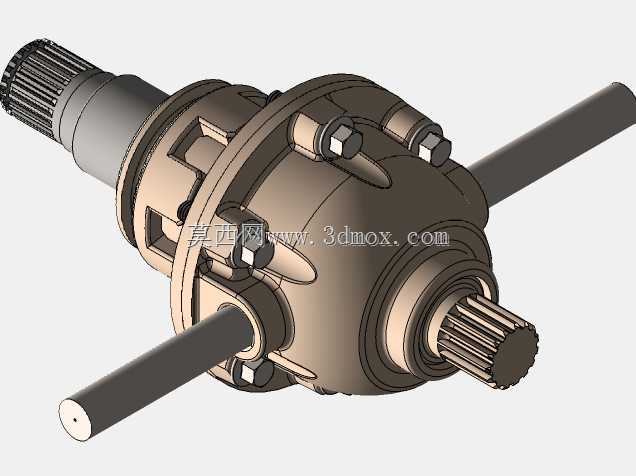

差速器齿轮箱是汽车驱动桥核心传动部件，主要应用于乘用车辆、商用货运车辆、工程作业车辆的底盘传动系统中，安装在车辆驱动桥的桥壳内部，两端连接左右驱动半轴，输入端衔接主减速器从动齿轮，承担动力分流与转速差调节的核心作用。在车辆实际行驶过程中，当车辆转弯、经过颠簸起伏路面或是两侧车轮附着系数存在差异时，两侧驱动轮的行驶轨迹长度并不一致，若采用刚性连接的传动方式，会出现轮胎滑动磨损、传动部件应力过载、车辆转向卡滞甚至失控的问题，差速器齿轮箱正是为解决这一工况需求设计，能够在向两侧半轴传递动力的同时，允许两侧半轴以不同转速旋转，保证两侧驱动轮始终处于纯滚动行驶状态，降低轮胎异常磨损，提升车辆行驶的操控稳定性与通过性。该差速器齿轮箱采用对称式锥齿轮差速结构，核心包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、半轴连接花键轴等核心部件，差速器壳体采用高强度铸钢材质设计，预留主减速器齿轮安装法兰位，壳体内部设置行星齿轮轴安装卡槽，保证行星齿轮在公转传递动力的同时可顺畅自转实现差速功能；行星齿轮与半轴齿轮采用渐开线锥齿啮合设计，齿面经过硬化处理，可承受大扭矩传动下的接触应力，降低长期运转的齿面磨损；两端输出轴采用花键结构与半轴齿轮内花键配合，保证扭矩传递的同轴度与连接可靠性，轴端预留轴承安装位，可适配驱动桥内的圆锥滚子轴承安装，保证齿轮箱运转的同轴精度。在设计过程中，首先围绕目标车型的额定输出扭矩、桥壳安装空间、半轴间距参数确定整体安装边界，差速器壳体的最大外径适配桥壳内部安装腔尺寸，两端输出轴的中心距与左右半轴安装间距完全匹配，输入端法兰的连接孔位与主减速器从动齿轮的安装孔位一一对应，无需额外改装即可完成装配；齿轮参数设计阶段，结合差速器扭矩分配特性确定行星齿轮与半轴齿轮的齿数比，保证直线行驶时两侧车轮等速输出，转弯时差速动作顺畅无卡滞，同时对齿轮啮合间隙进行合理预留，避免热胀冷缩导致的齿轮咬死问题；壳体外部设置加强筋结构，在不额外增加整体重量的前提下提升壳体的结构强度，可承受车辆急加速、急减速工况下的冲击载荷，避免壳体开裂失效。
