高精度人字齿轮传动件结构设计

在重载传动场景中，人字齿轮的应用始终占据核心位置，这类齿轮最早被用于大型矿山提升设备、船舶主推进轴系、重型轧机主传动链等需要传递大扭矩、同时严格控制轴向窜动的工况中。不同于普通直齿圆柱齿轮传动时易产生冲击、斜齿轮运行时会产生持续轴向力的缺陷，人字齿轮通过左右对称的旋向齿形设计，可将啮合过程中产生的轴向力在齿轮内部实现自平衡，无需额外配置大规格推力轴承来抵消轴向载荷，能大幅缩减传动箱体的轴向安装空间，同时提升整套传动系统的运行稳定性。

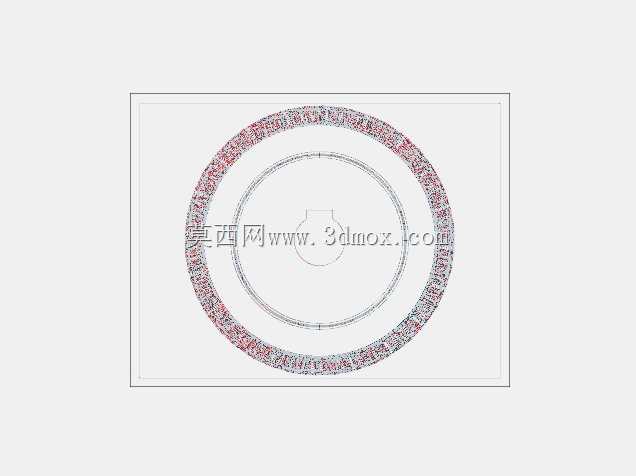

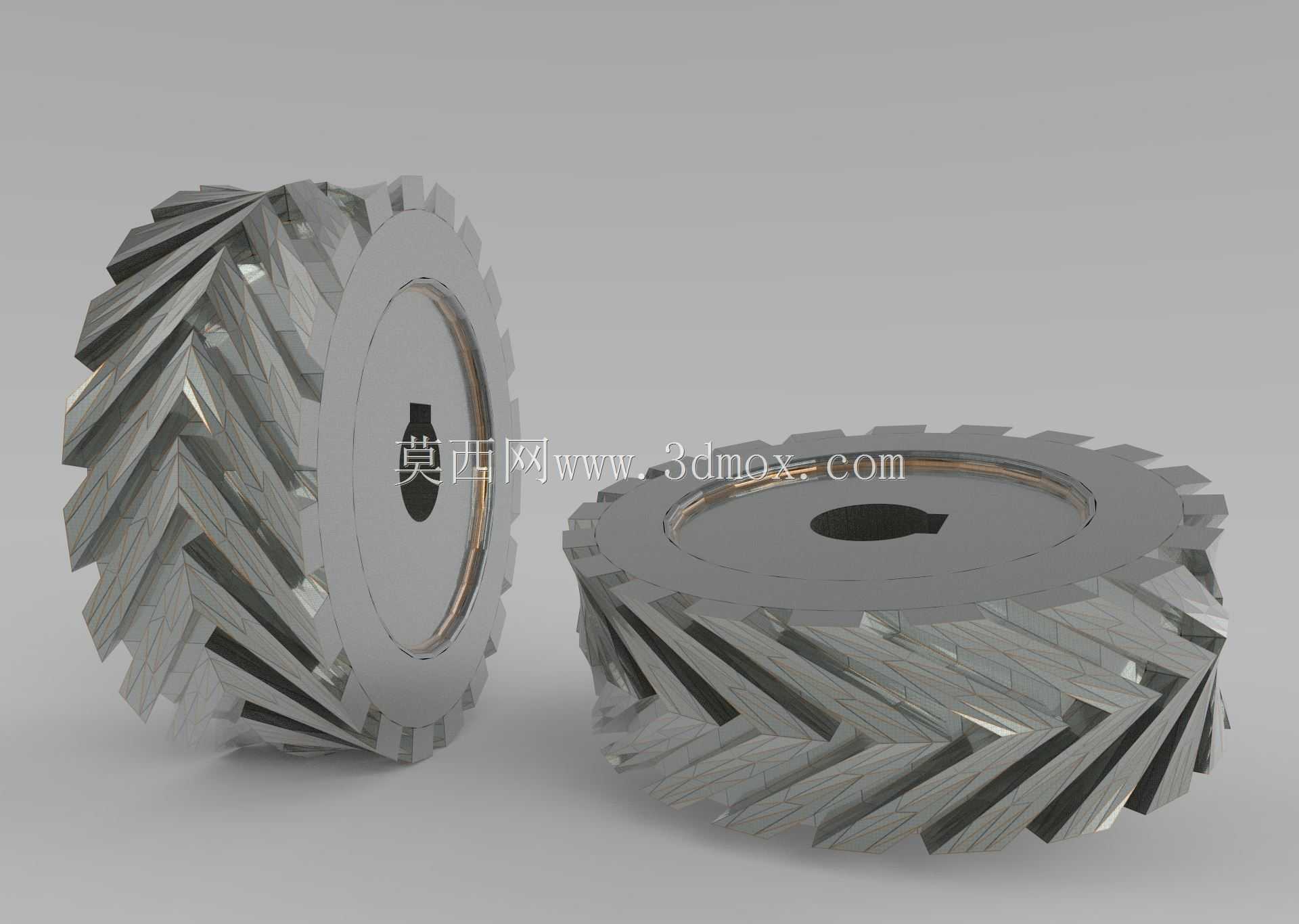

从设计逻辑来看，这款人字齿轮采用对称式人字齿布局，齿向方向的螺旋角经过匹配计算，左右两段斜齿的螺旋角大小完全一致、旋向相反，啮合过程中齿面接触为渐进式线接触，重合度远高于同参数直齿轮，传动过程中载荷会沿齿宽方向逐步过渡，不会出现直齿轮入啮、出啮时的刚性冲击，运行噪音更低，齿面单位面积承受的载荷更小，能适配长期连续重载运行的工况需求。齿轮中心设置带键槽的安装孔，可通过平键与传动轴实现周向固定，传递额定扭矩，轮毂位置做了加厚处理，避免大扭矩传递时轮毂处出现应力集中开裂的问题，齿圈与轮毂之间的辐板采用等厚设计，既控制了齿轮整体重量，又能保证足够的结构刚度，避免高速运行时辐板产生谐振。

在安装边界上，齿轮的端面跳动、径向跳动公差需要匹配对应传动轴的安装精度要求，齿面啮合侧隙需要根据实际运行工况的热膨胀量、润滑需求做调整，通常闭式传动工况下侧隙控制在0.1-0.3mm区间，开式重载工况可适当放大侧隙以容纳磨粒杂质，避免齿面出现磨粒磨损。齿轮啮合时的接触斑点需要沿齿高、齿宽方向均匀分布，安装时需要保证配对齿轮的轴线平行度在公差范围内，避免出现偏载导致局部齿面过载断齿。这类齿轮的齿形加工通常需要专用的滚齿设备，对齿向对称度有较高要求，建模过程中需要严格控制螺旋角的起始位置，保证左右齿段的对称度误差在允许范围内，否则实际装配运行时仍会产生残余轴向力，影响轴承使用寿命。在润滑设计上，由于人字齿轮的啮合区会形成自然的油液导流路径，闭式润滑工况下润滑油可沿齿向沟槽均匀分布到整个啮合面，相比直齿轮能获得更优的润滑效果，降低齿面胶合失效的概率。
