宝可梦精灵球卡通周边手办结构设计

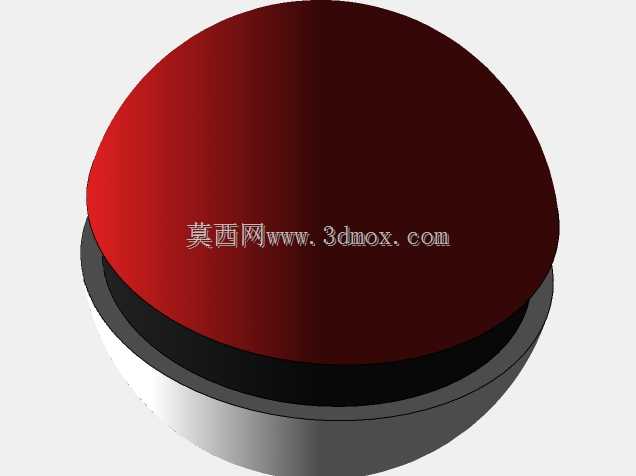

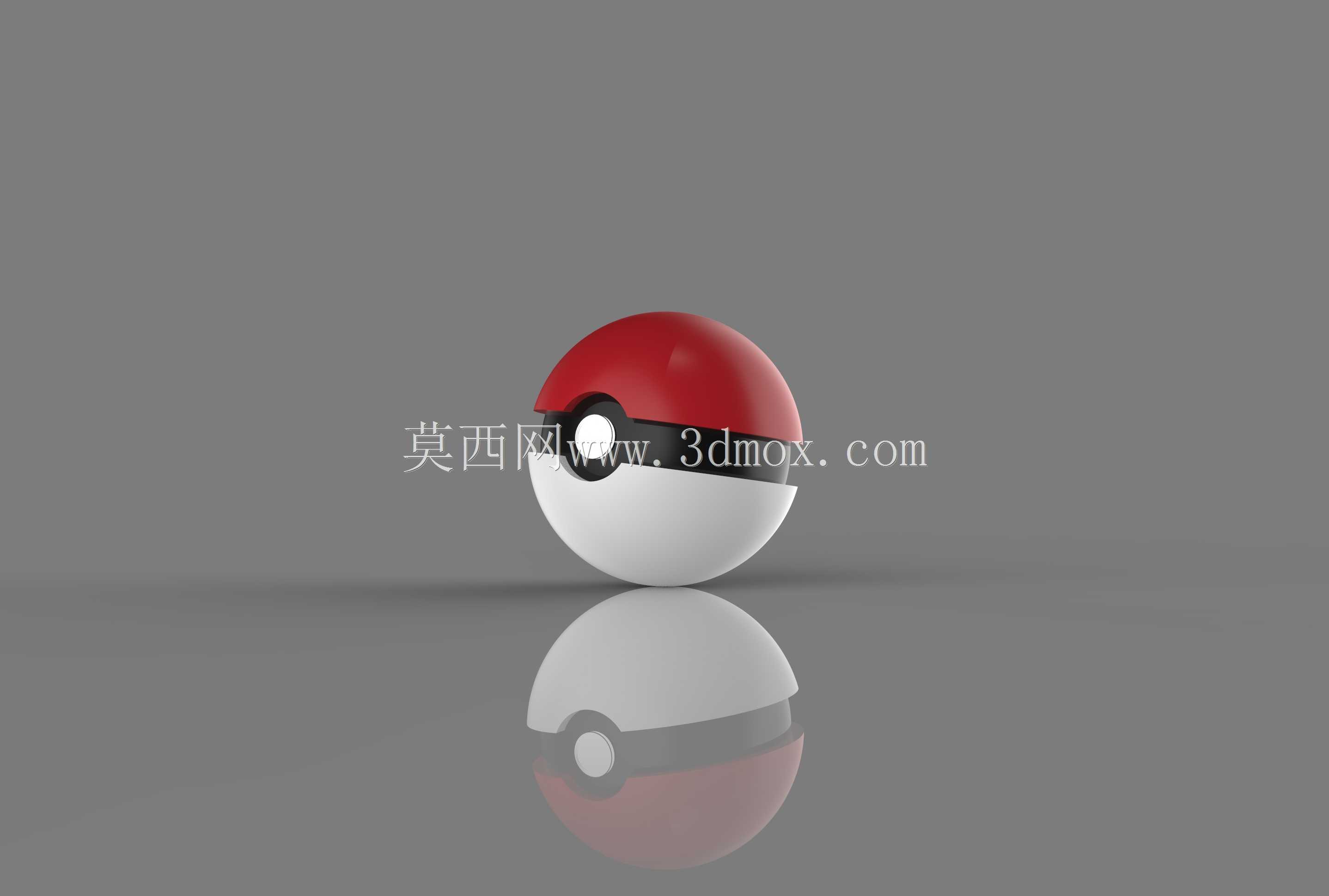

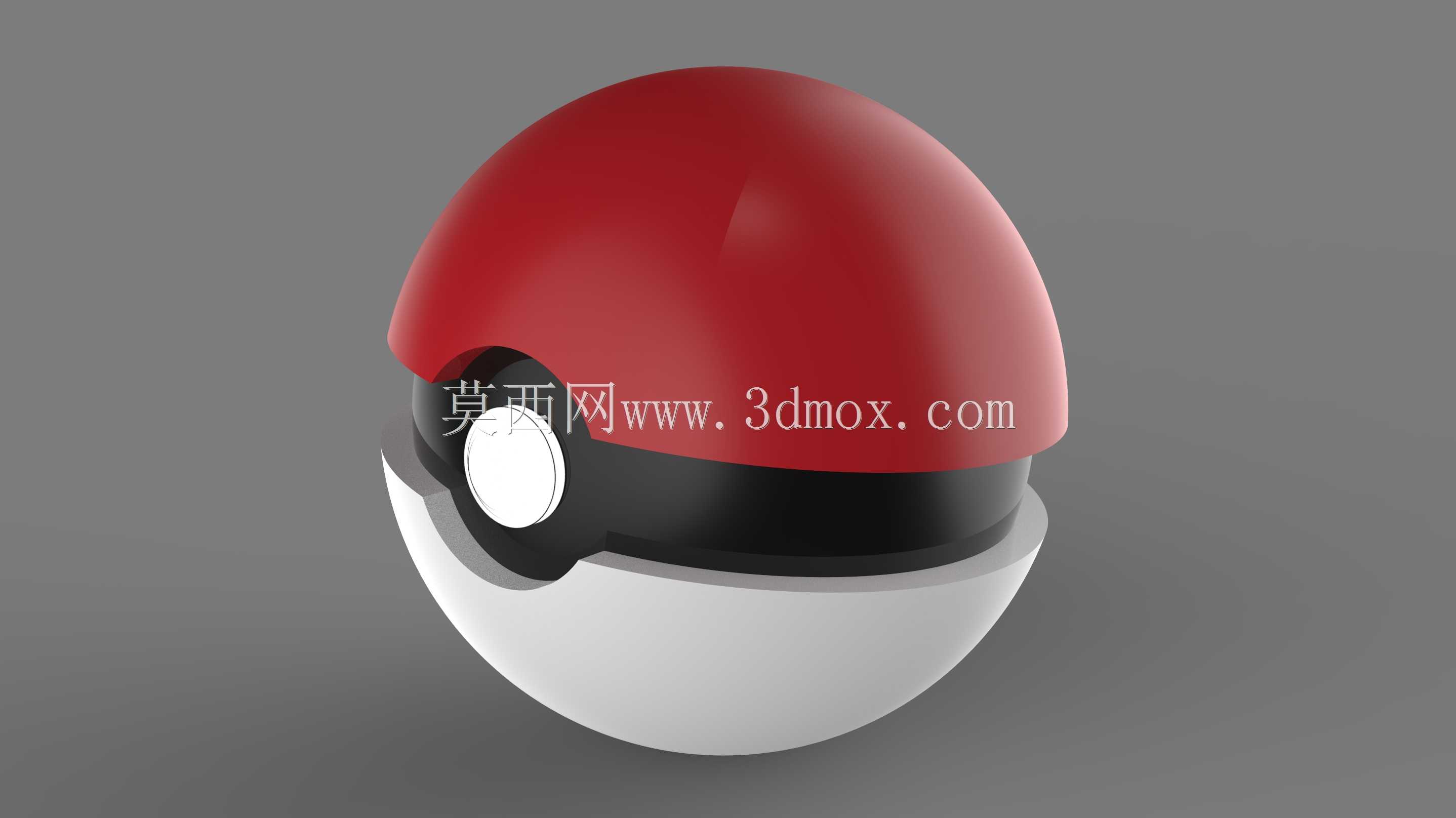

这款精灵球的三维结构设计，最初是面向潮玩手办量产、动漫主题展陈道具制作、文创周边开发场景做的结构落地，区别于常规平面IP形象，它需要兼顾实体摆件的放置稳定性、分体开合的把玩手感，以及后续注塑开模的工艺可行性。设计初期先拆解了原作精灵球的视觉比例，将上下半球的分模线设置在赤道黑圈位置，避免分模线破坏红、白半球的纯色外观面，黑圈部分单独做嵌件结构，既可以预留按键装配位，也能抵消上下半球合模时的错位公差。外形尺寸上参考常规潮玩手办的握持手感，将整体外径控制在70mm，这个尺寸既可以满足桌面摆件的视觉占比，也能适配单手握持开合的操作需求，底部做了1.5mm的微小平面切边，不需要额外底座就能平稳放置在水平台面上，避免常规球形摆件易滚动滑落的问题。功能结构上，上半球红色部分做了1.2mm的均匀壁厚，内部预留了2mm的缓冲空腔，既可以降低注塑成型时的缩痕风险，也能给后续加装发光模组、磁吸结构预留安装空间；中间的黑色环带做了0.8mm的凸台定位，上下半球闭合时凸台卡入对应半球的凹槽内，配合直径2mm的微型转轴实现单侧开合，开合角度限制在120度，避免开合角度过大导致连接结构断裂。设计过程中特意规避了外观面上的尖角、薄边结构，所有外露棱边都做了R0.5的圆角过渡，既符合玩具类产品的安全规范，也能减少喷涂上色时的积漆问题。半球内部的连接柱位置做了均匀的3条放射状加强筋，筋厚控制在0.8mm，避免壁厚不均导致的成型变形，同时加强筋的位置刚好对应外部按钮的安装位，按钮采用按压式卡扣结构，按压时卡扣脱开即可实现半球弹开，弹簧安装位预留了3mm的压缩行程，按压力度控制在15N左右，兼顾把玩的反馈感和结构耐用性。针对展陈场景的使用需求，上半球内部预留了微型公仔的安装位，安装面做了通用的十字卡槽，可以适配不同尺寸的迷你宝可梦公仔固定，不需要额外粘接就能实现公仔在球内的展示效果；如果作为收纳摆件使用，内部空腔可以容纳直径60mm以内的小型物件，空腔边缘做了一圈0.5mm的止口，闭合后可以避免内部物件掉出。整个结构的安装边界做了严格的公差控制，上下半球的合模间隙控制在0.1mm以内，既不会出现松动晃动感，也不会因为公差累积导致合模困难，所有结构的拔模角度统一设置为1.5度，适配常规注塑工艺的脱模需求，不需要做特殊的行位结构就能完成量产，有效降低后续的开模和生产成本。
