L298N工业H桥电机驱动模块结构设计

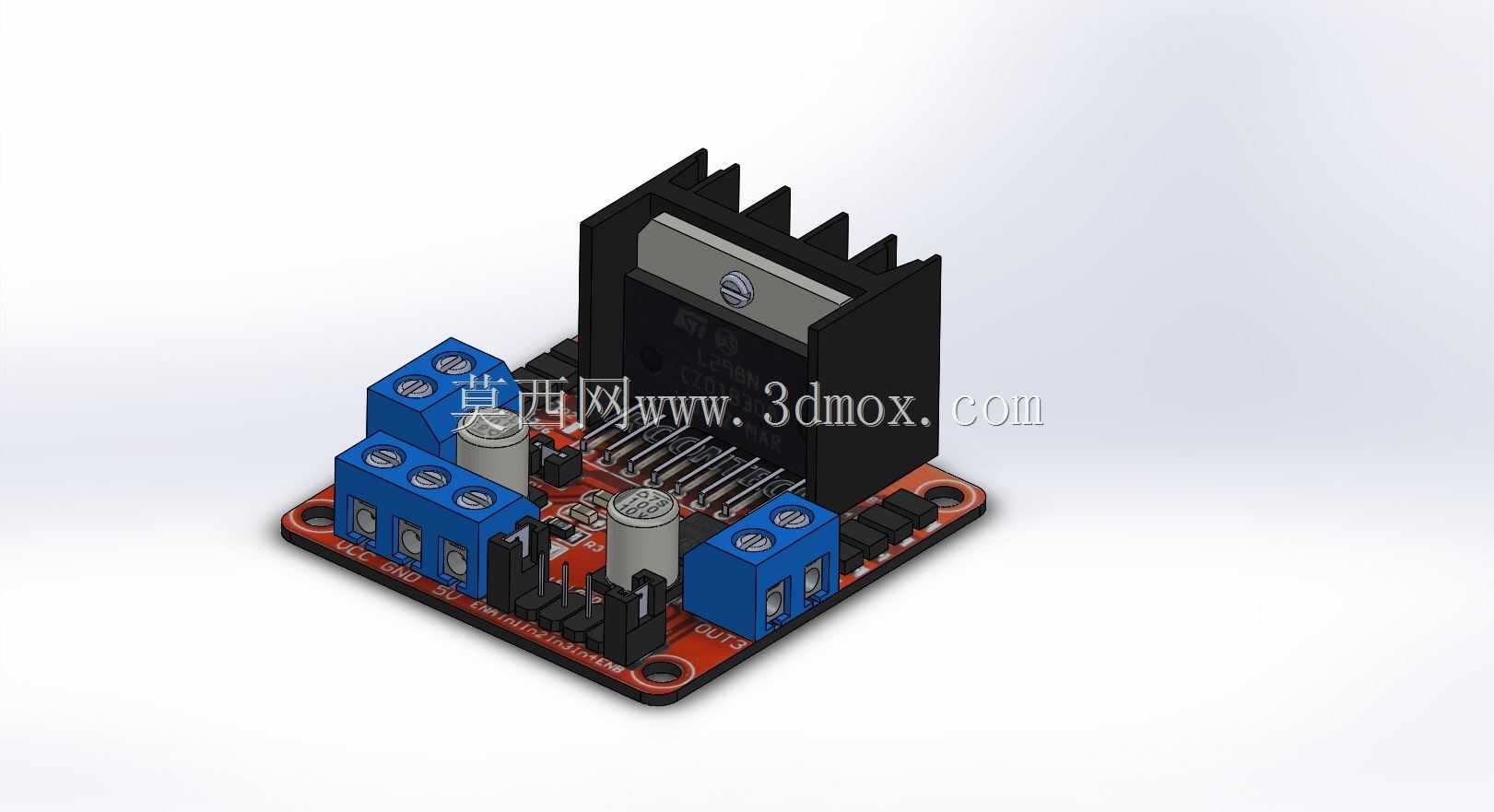

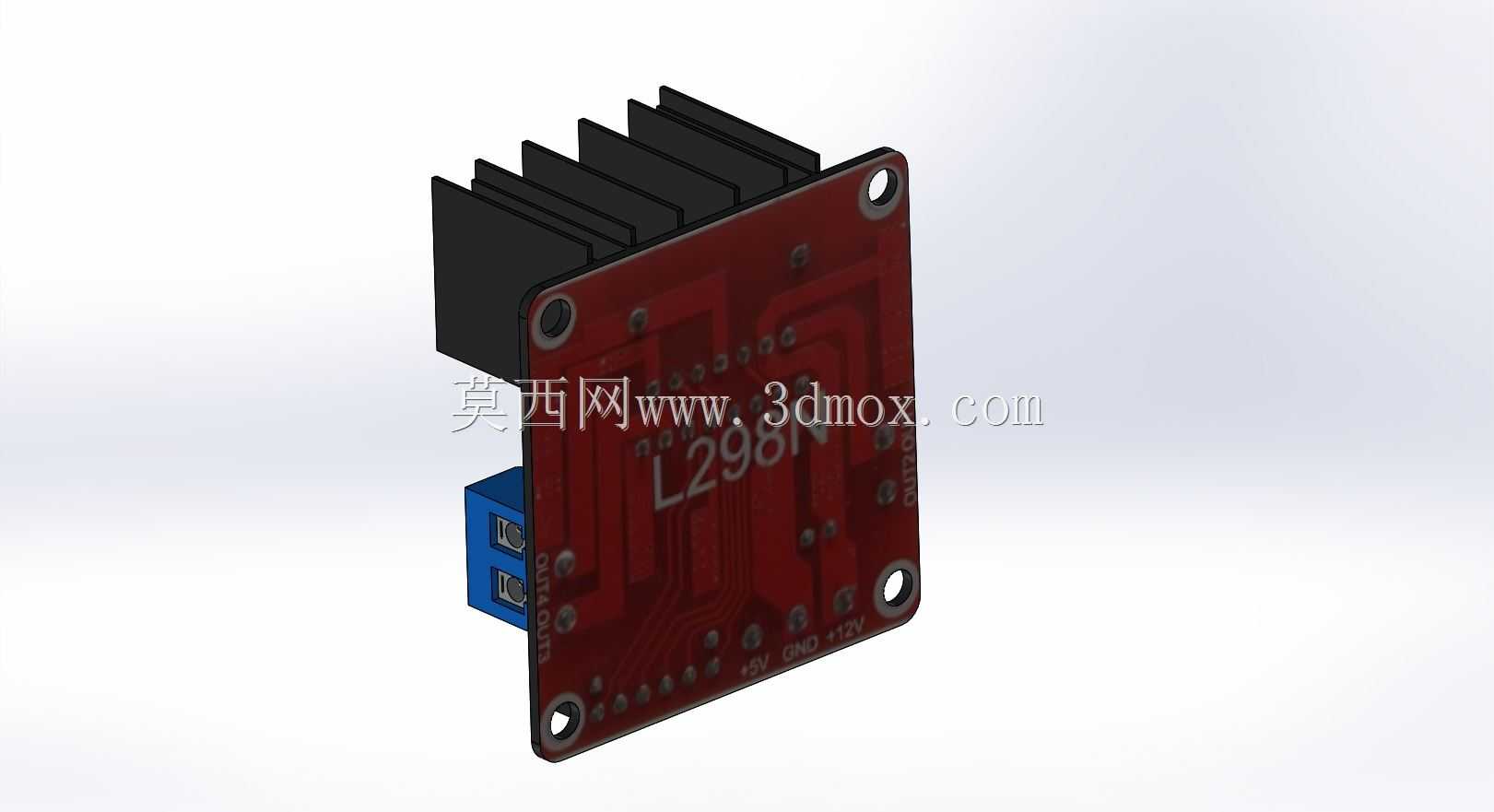

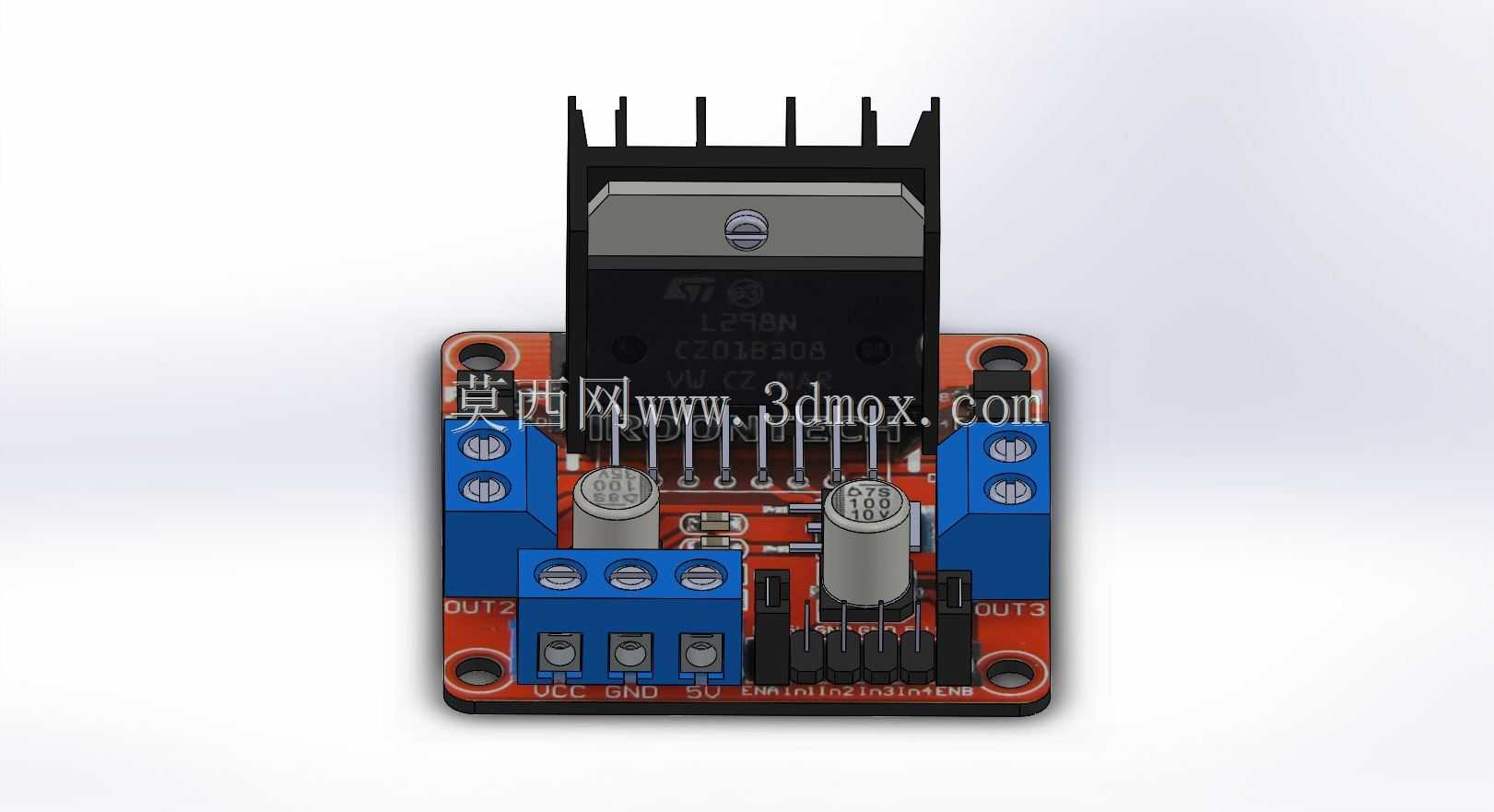

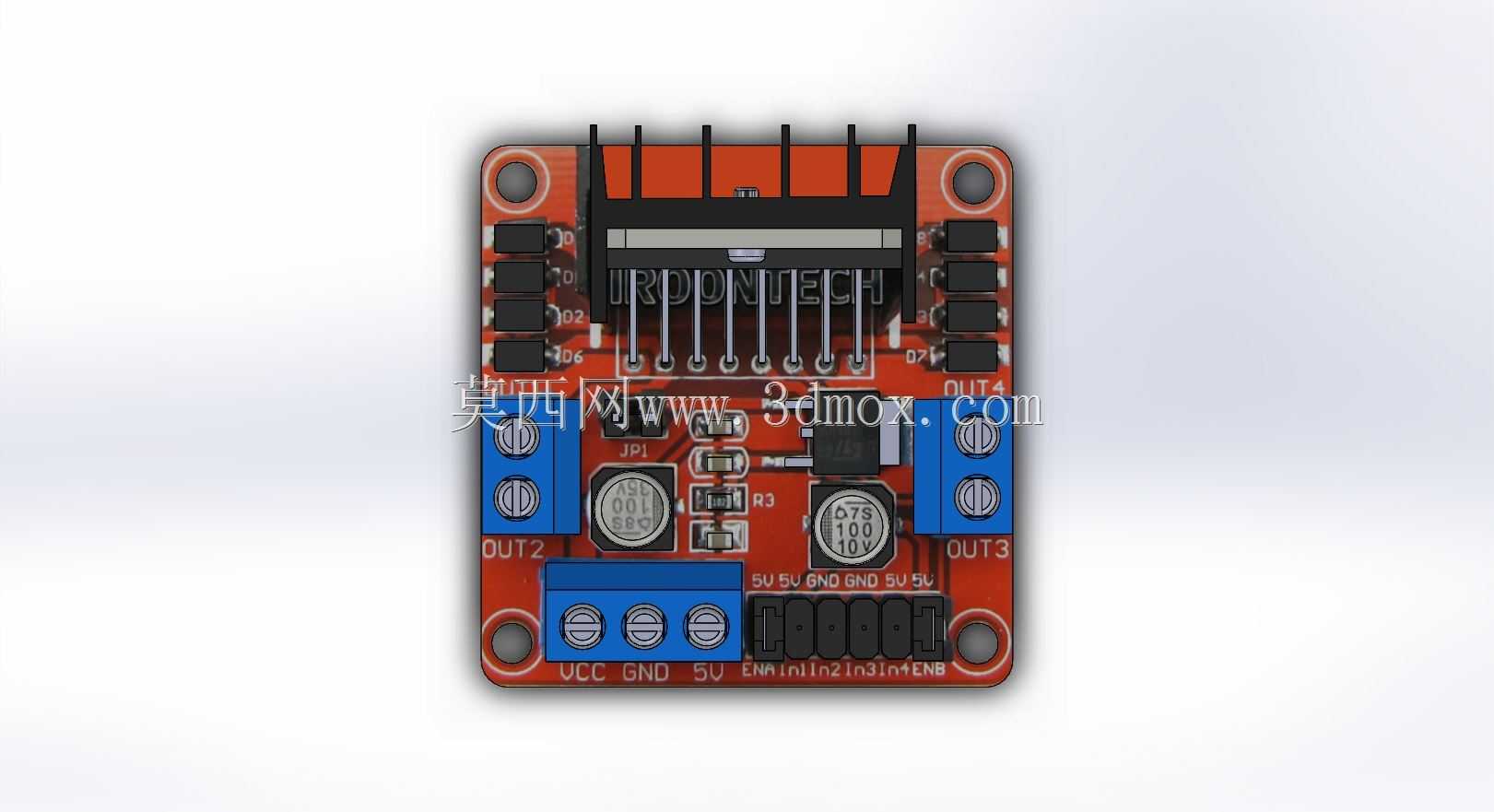

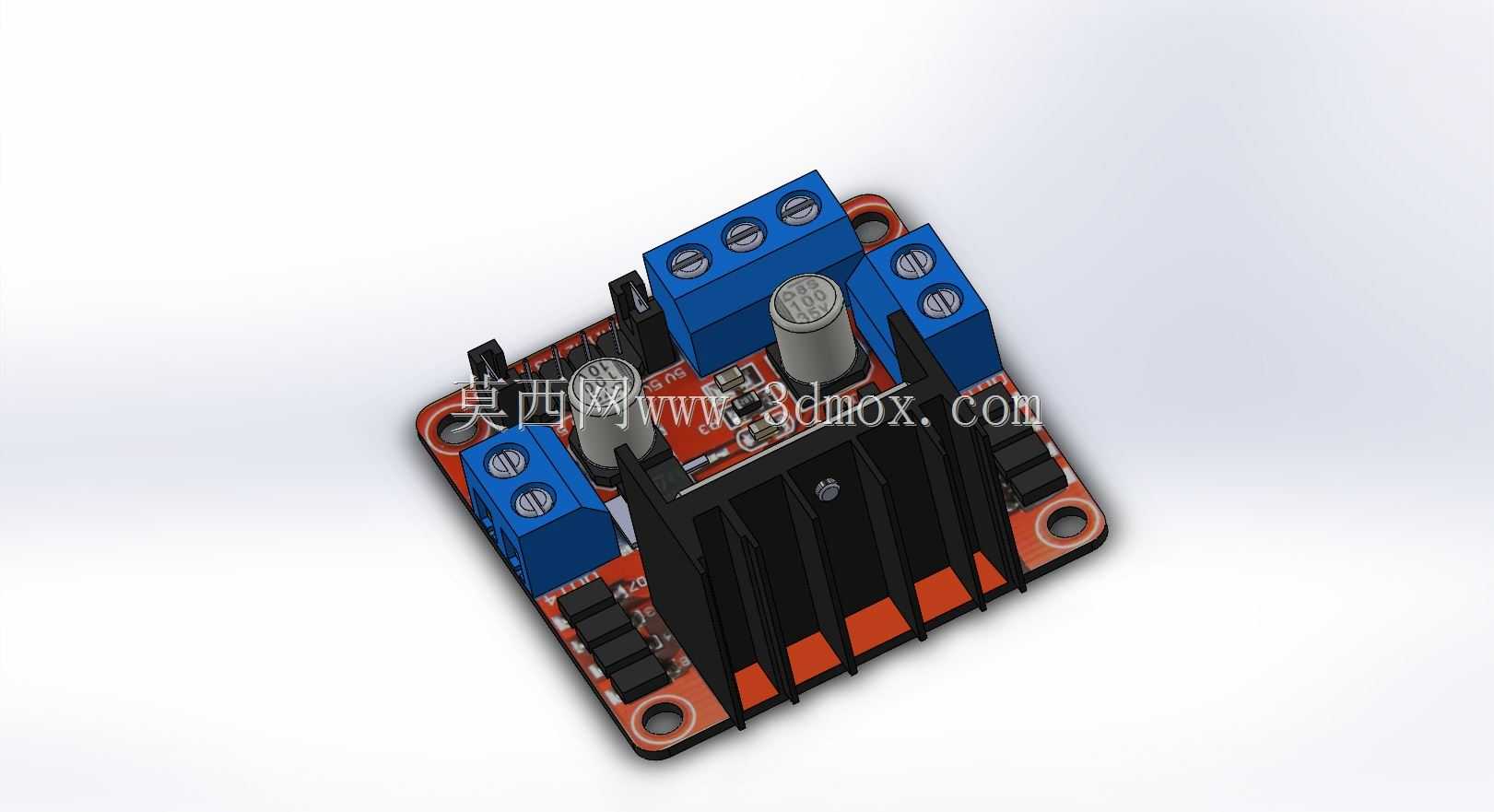

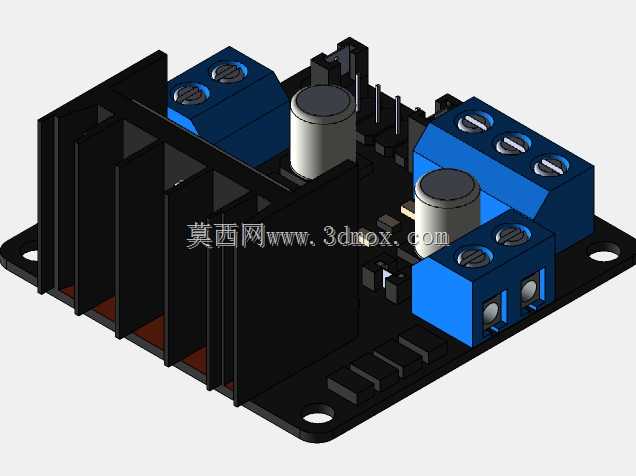

这款L298N电机驱动模块是面向小型运动控制场景开发的功率驱动部件，主要应用在智能小车、小型机械臂、桌面级自动化传动装置、教学实验平台、DIY机电项目等场景中，承担主控芯片与动力电机之间的功率转换与信号放大职能，解决常规控制芯片IO口输出电流不足、无法直接驱动直流电机或步进电机的痛点。模块核心采用H桥功率拓扑结构，可同时实现两路直流电机的正反转、调速、启停控制，也可单路驱动两相四线步进电机，支持宽范围电压输入，能够适配多数低压小型动力电机的驱动需求，内置续流保护电路，可吸收电机启停、换向过程中产生的反向电动势，避免反向电压击穿前端控制元件，提升电路运行稳定性。在设计思路上，模块采用分层布局逻辑，将大电流功率回路与小信号控制回路做物理分区，功率器件上方加装齿状散热结构，增大散热面积，在长时间带载运行时可快速导出功率芯片产生的热量，避免器件过热降频或烧毁；接线端采用快接式蓝色接线端子，无需焊接即可完成电源、电机、控制信号的线路连接，降低现场接线与调试的操作门槛；板载电源指示与状态指示元件，调试时可直观判断模块供电状态与通道输出状态，快速排查接线故障。外形方面，模块采用矩形PCB基板设计，安装孔位分布在基板四角，可直接通过铜柱固定在各类设备机架或实验平台上，安装边界清晰，不会与周边接线、结构件产生干涉；板上电解电容采用卧装与立装结合的排布方式，在保证滤波效果的同时压缩整体高度，适配安装空间局促的紧凑型设备内部安装需求；功率散热片垂直布置在基板上方，预留足够的空气流通间隙，保证自然对流散热效率，无需额外加装风冷装置即可满足多数常规负载下的散热要求。在实际应用中，该模块可兼容5V到35V区间的动力电源输入，单通道持续输出电流可满足多数小型直流电机的带载需求，控制信号端可直接对接单片机、开发板等控制单元的IO口，通过PWM信号即可实现电机转速的线性调节，通过高低电平组合即可切换电机转向，无需额外搭建信号转换电路，大幅简化小型机电设备的驱动电路设计流程，缩短项目开发周期。
