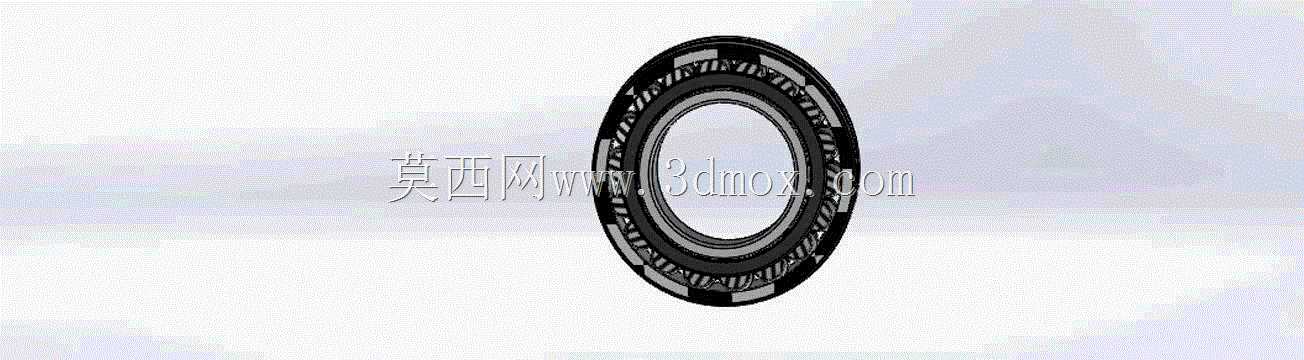

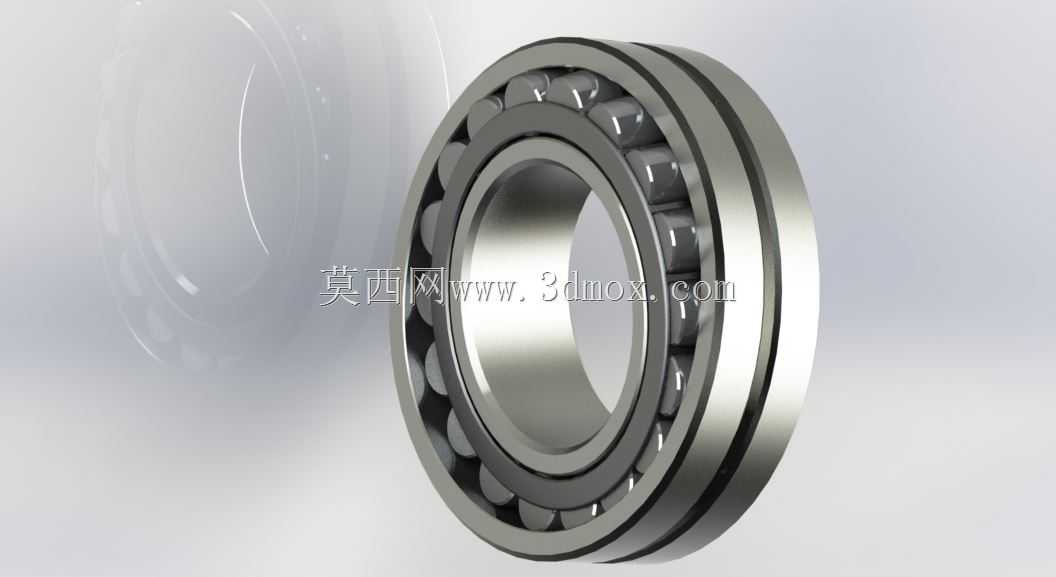

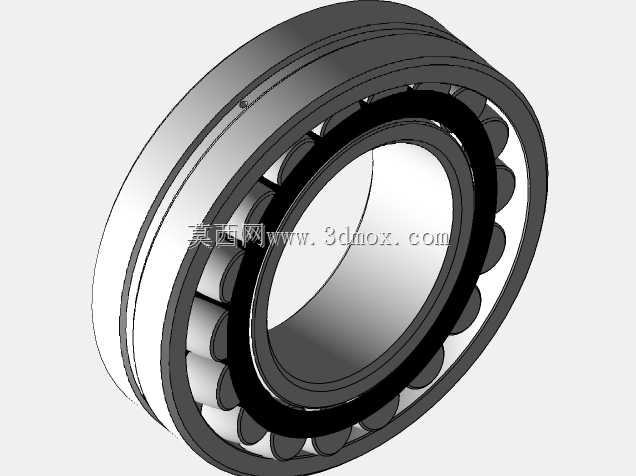

SKF22213型自动调心球面滚子轴承

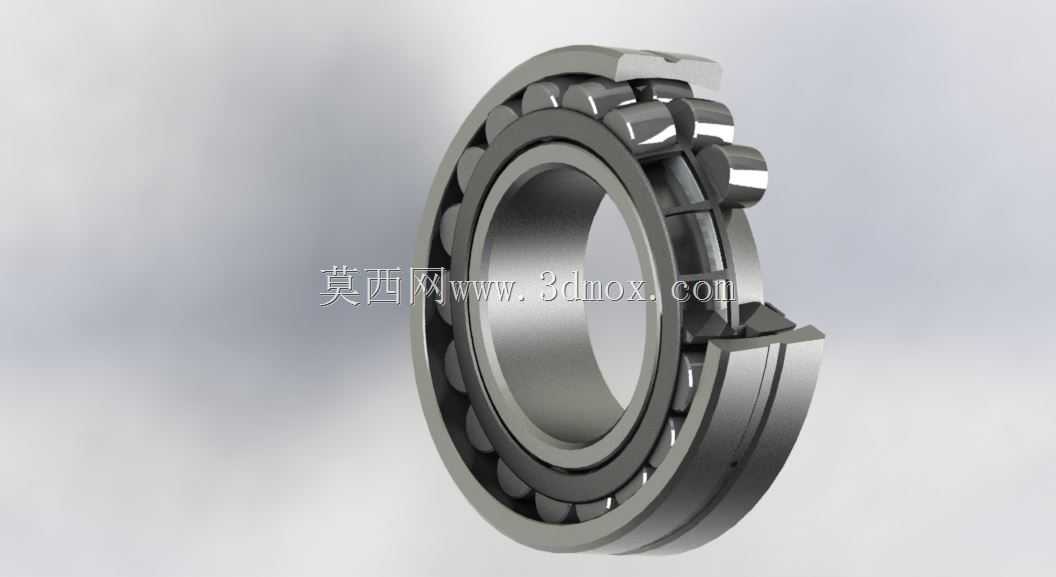

这款球面滚子轴承是重载传动场景中适配偏载工况的核心回转支承部件，在矿山输送设备、冶金轧机辊道、大型风机主轴、工程机械行走机构等存在安装对中误差、运行中轴系挠曲变形的场景中应用广泛，能够在轴与轴承座存在一定角度不对中的情况下保持稳定的回转支撑性能，避免常规刚性轴承在偏载工况下出现的滚道局部应力集中、滚子卡滞、早期磨损失效等问题。从功能特性来看，该轴承采用双列球面滚子排布结构，内圈带有双滚道，外圈滚道为内球面形，具备自动调心的核心能力，可补偿轴的挠曲变形与安装对中误差，同时滚子与滚道为线接触修正设计，能够承受较大的径向载荷，也可承受双向作用的轴向载荷，在重载、冲击载荷工况下的承载表现远优于同尺寸的深沟球轴承，适配低速重载、存在振动冲击的运行环境。在设计思路上，这款轴承围绕重载偏载工况的可靠性需求展开，首先对滚子的母线进行了对数修形，优化了滚子与滚道的接触应力分布，避免滚子端部出现应力集中导致的早期点蚀；其次保持架采用高强度实体结构，能够在冲击载荷下稳定约束滚子的运动轨迹，避免滚子出现歪斜、窜动；同时轴承的密封与润滑结构预留了充足的润滑脂存储空间，可适配长期连续运行的工况需求，降低维护频次。从外形尺寸与安装边界来看，该轴承内径为65mm，外径为120mm，安装时需要匹配对应公差等级的轴颈与轴承座孔，轴肩与座孔挡肩的高度需要符合轴承安装尺寸要求，避免挡肩过高接触密封圈或过低无法提供足够的轴向定位，同时安装过程中需要注意避免通过滚动体传递安装敲击力，防止滚道与滚子表面出现压痕影响运行寿命，在轴系设计时需要预留合适的轴向游隙，适配运行过程中的热胀冷缩变形，保证轴承在全工况温度范围内都能保持稳定的回转精度与承载能力。
