可调节中心距链轮链条传动结构设计

项目分类:3D模型 发布时间:2021-05-11 ID:170771
  • 可调节中心距链轮链条传动结构设计
  • 可调节中心距链轮链条传动结构设计
  • 可调节中心距链轮链条传动结构设计
  • 可调节中心距链轮链条传动结构设计
  • 可调节中心距链轮链条传动结构设计
  • 可调节中心距链轮链条传动结构设计
  • 可调节中心距链轮链条传动结构设计
  • 可调节中心距链轮链条传动结构设计

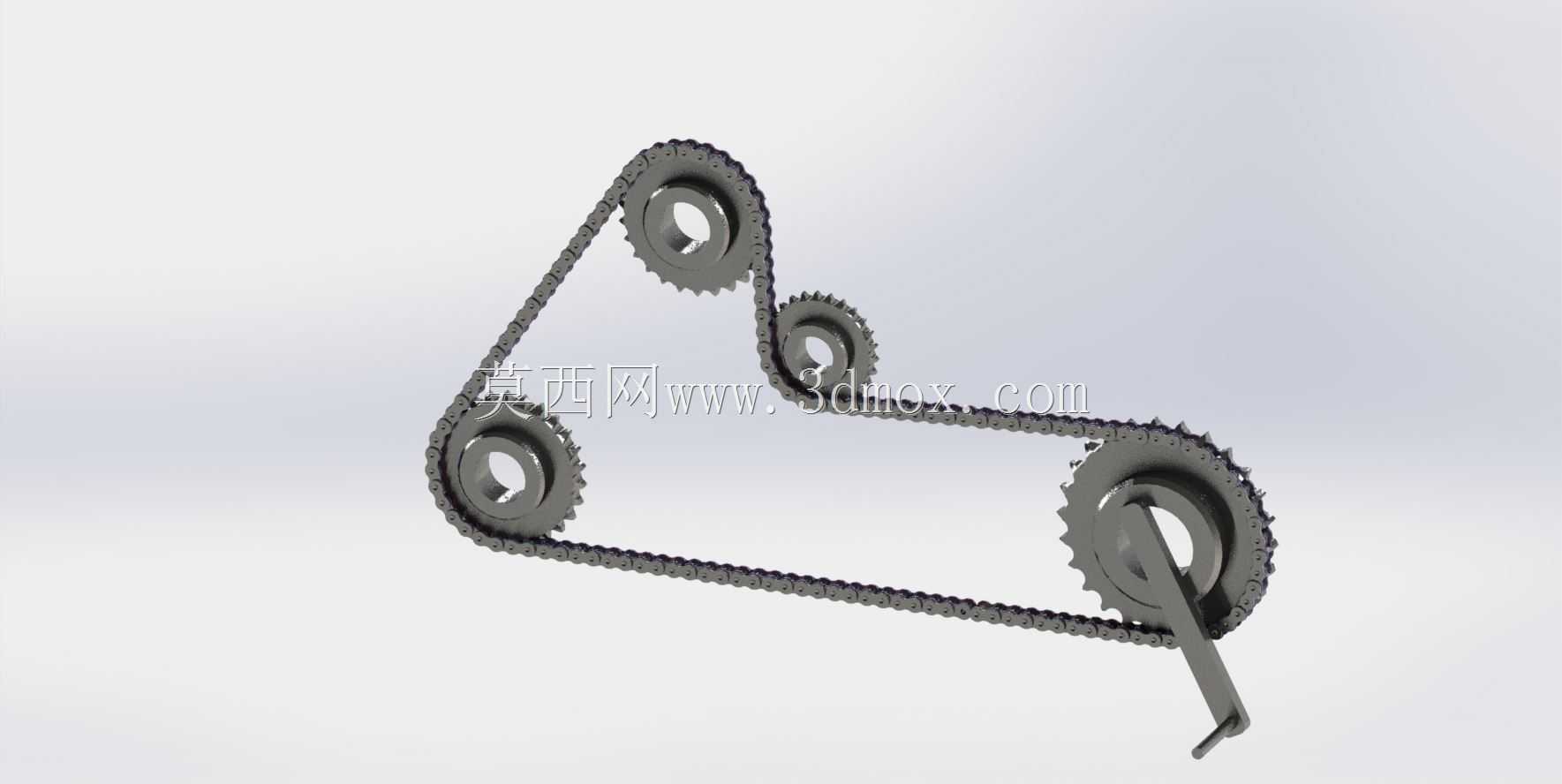

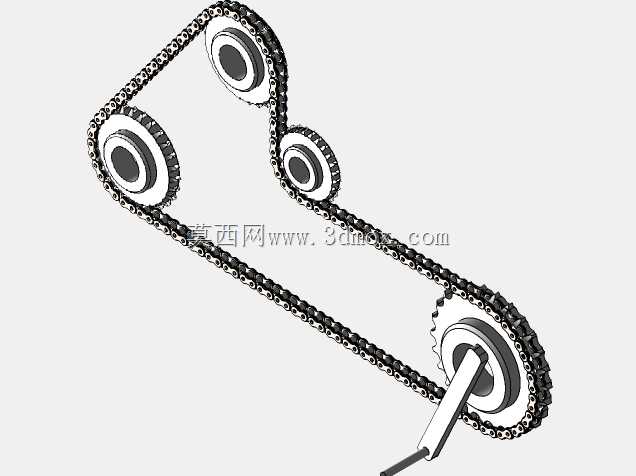

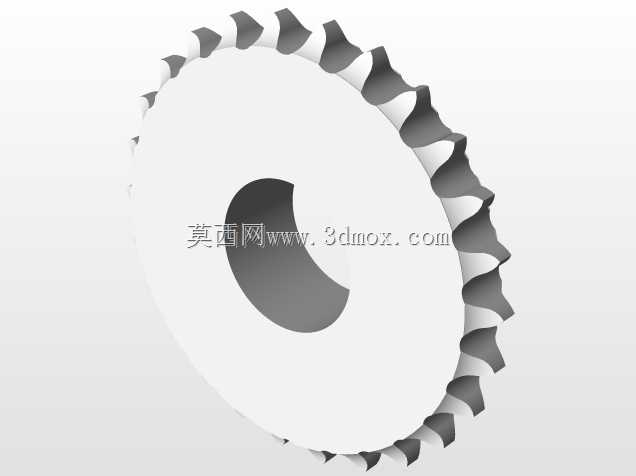

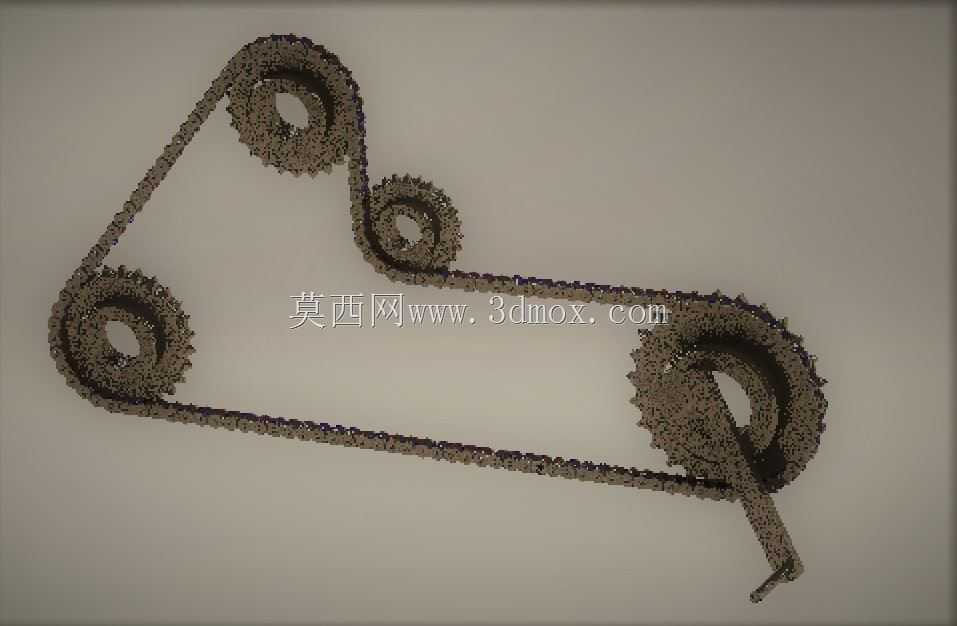

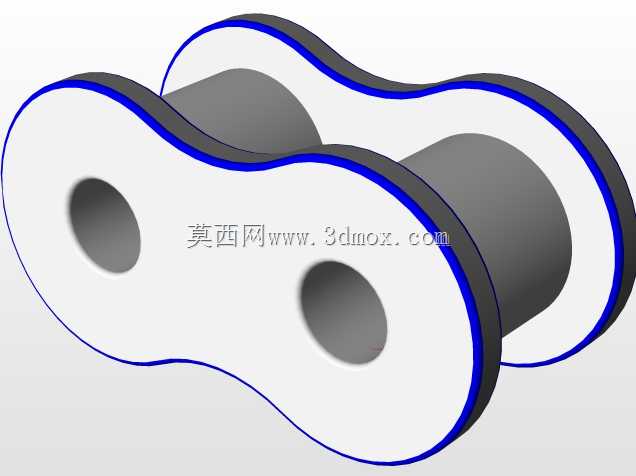

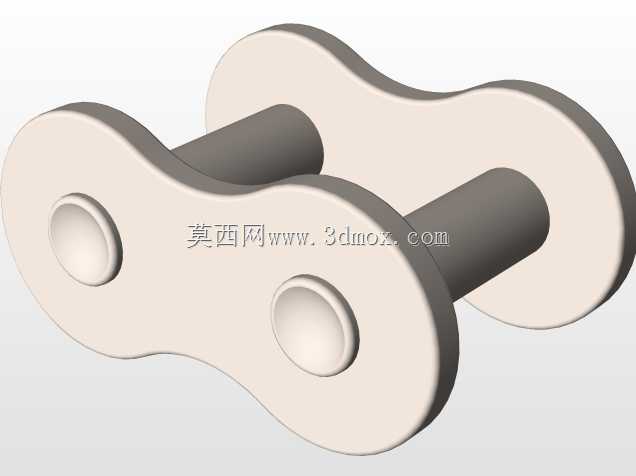

这套可调节长度的链传动结构,广泛应用在需要动态调整传动中心距、适配不同张紧需求的工业传动场景中,常见于轻工输送设备、小型农用作业机具、可调速物料传输线以及需要频繁变动传动工位的专用机械上,能够在不更换链条、不增减链节的前提下,通过中间张紧链轮的位置变动,灵活适配前后主从动链轮之间的距离变化,解决传统固定轴距链传动在张紧失效、轴距微调、工况变动时需要拆装链条调整的痛点。整套传动结构包含四个链轮,其中两个为主从动传动链轮,承担动力输入与输出的核心功能,另外两个为中间变向张紧链轮,其中一个链轮位置可沿垂直方向调整,通过改变该链轮的安装高度,即可改变整条链条的绕行路径长度,从而适配前后主从动轮之间不同的中心距需求,同时可以实时调整链条张紧度,避免链条长期运行磨损后出现的松旷、跳齿、传动打滑问题,无需额外加装张紧轮结构,集成度更高。设计过程中,首先确定了主从动链轮的基准齿形参数,匹配标准滚子链的节距、滚子直径参数,保证链节与链轮齿槽的啮合精度,降低传动过程中的冲击与噪音;中间可调链轮的滑动导向槽采用长圆孔设计,调整行程覆盖常规链传动张紧所需的调节量,同时预留足够的安装锁紧空间,调整到位后可通过紧固件将链轮轴锁紧固定,保证运行过程中位置不发生偏移。结构的安装边界上,主从动链轮的安装轴孔采用标准键连接结构,可直接适配常规直径的传动输出轴,整套结构的横向安装尺寸可随中心距调整在一定范围内变动,纵向尺寸随中间张紧轮的调整高度变化,安装时无需改动主从动设备的原有安装位置,仅需调整中间链轮位置即可完成张紧与轴距适配,大幅降低现场安装调试的工作量。链节采用标准外链板、内链板、销轴、滚子的组合结构,啮合过程中滚子与链轮齿面为滚动摩擦,磨损量小,传动效率可达98%以上,可适配中低速、中等载荷的传动工况,在调整轴距的过程中,链条始终保持与所有链轮的有效啮合,不会出现脱链、卡滞问题,变向链轮的布置角度经过反复校核,保证链条进出链轮的啮合角度在合理范围内,避免链节承受额外的侧向弯折力,延长链条的整体使用寿命。
