本田CBR600RR摩托车换挡鼓移位器结构设计

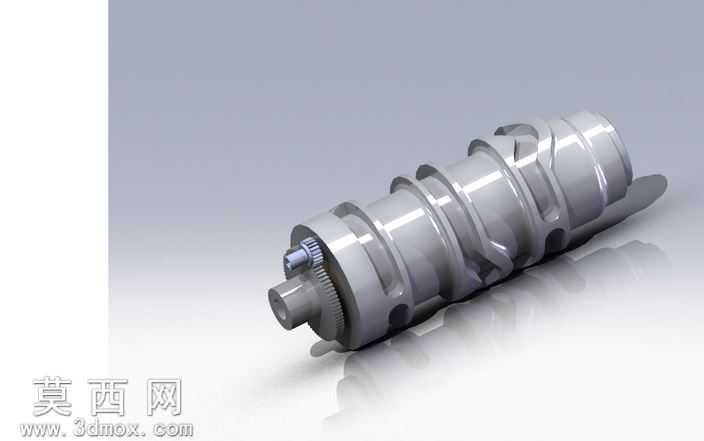

本作品为适配本田CBR600RR摩托车齿轮箱的重新设计换挡移位鼓结构，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循摩托车传动系统的装配公差要求，对鼓体表面的异形换挡导向槽、端部啮合齿轮、定位轴段、轴承配合面等特征进行了高精度的特征绘制，确保各结构尺寸与原车齿轮箱安装位完全匹配。建模阶段首先完成中心轴段的基准搭建，以回转特征构建鼓体的基础圆柱基体，随后通过扫掠、切除特征逐段加工出表面的换挡导向沟槽，沟槽的曲线轨迹经过运动仿真验证，可保证换挡拨叉在槽内滑动时无卡滞、行程精准。端部的小齿轮采用参数化齿轮建模生成，齿形参数经过模数、压力角的匹配计算，与齿轮箱内对应啮合齿轮的重合度符合传动设计要求，齿轮与鼓体的连接定位结构做了同轴度约束，避免传动过程中出现偏磨问题。渲染阶段采用金属材质赋予整体结构，对鼓体的机加工表面设置了低粗糙度的金属反光效果，齿轮齿面做了淬火处理对应的材质质感区分，配合柔和的环境打光呈现出清晰的结构轮廓，各沟槽的深度、过渡圆角等细节都在渲染中得到清晰展现。设计思路上针对原车1-N-2-3-4-5的标准换挡序列，调整导向槽的轨迹排布，将换挡逻辑更改为N-1-2-3-4-5的顺序，优化了空挡切入一挡的操作便利性，让日常骑行中的换挡操作更顺畅；同时配套设计了适配新换挡鼓的齿轮与小齿轮结构，整合了位置传感系统的安装位，可支持自定义挡位位置的拓展调整，整套结构在完成建模后经过了虚拟装配校验，确认与齿轮箱内周边的拨叉、传动轴、壳体等部件无运动干涉，各挡位的换挡行程、定位角度都经过参数校核，可直接用于改装方案的结构验证或加工参考。
