潜水高压气体转接填充装置结构设计

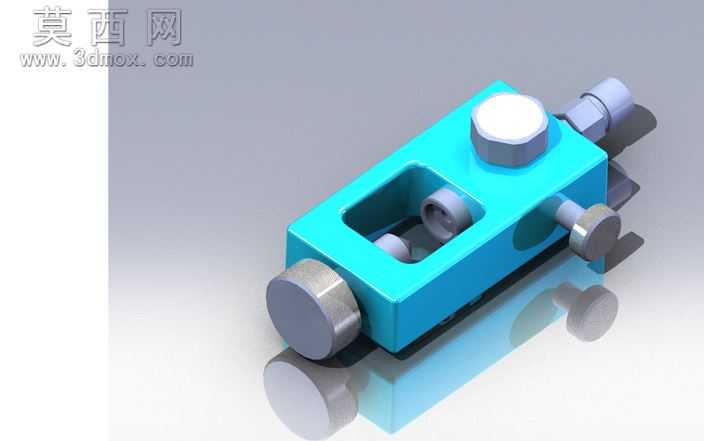

本作品为潜水作业配套的高压气体转接填充装置三维建模成果，建模过程依托三维参数化设计软件完成，整体采用模块化的建模思路，先完成主体基座的特征构建，再依次装配各功能组件，最终完成整体装配校验与渲染输出。主体基座采用亮蓝色工程塑料质感的材质设定，建模时通过拉伸、切除、倒角等基础特征构建出长方体基座的基础轮廓，在基座中部开设内凹的观察与操作腔，腔体内预留气路阀芯的安装定位结构，基座表面做圆角过渡处理，避免尖锐棱角带来的加工与使用安全隐患，同时提升外观的流畅度。装置上分布的多个金属调节旋钮采用银灰色金属材质，通过旋转凸台、表面滚花特征的构建还原旋钮的操作触感结构，不同尺寸的旋钮分别对应高压进气、低压出气、压力调节、通断控制的不同功能，每个旋钮与基座的连接位置都预留了密封件安装槽，建模时严格按照高压气密封的尺寸要求设定配合公差，保证虚拟装配下各部件无干涉，符合实际加工装配的精度要求。顶部的白色密封端盖采用哑光工程塑料材质，通过凸台定位与基座连接，作为内部气路组件的检修口，建模时还原了端盖与基座的卡扣配合结构。装置侧面的气路接头采用外螺纹连接结构，建模时还原了标准管螺纹的牙型特征，保证与标准高压输气管路的适配性。渲染阶段采用工作室柔光环境，添加地面反射效果，清晰呈现装置各部件的材质质感与结构层次，金属旋钮的反光、塑料基座的漫反射、密封件的哑光质感都做了分层材质调整，让整体渲染效果贴近实物的视觉表现。设计过程中针对高压气体从大容量储气瓶向小型便携潜水气瓶转接的使用场景，优化了内部气路的走向，在有限的基座空间内完成高压降压、通断控制、压力适配的功能集成，通过三维建模的虚拟装配校验，提前排查了部件干涉、气路走向不合理的问题，相比传统二维设计大幅提升了设计效率，也为后续的实物加工、样机测试提供了精准的三维数据参考，模型各部件的参数都可直接导出用于工程图纸的生成，缩短了产品从设计到落地的周期。
