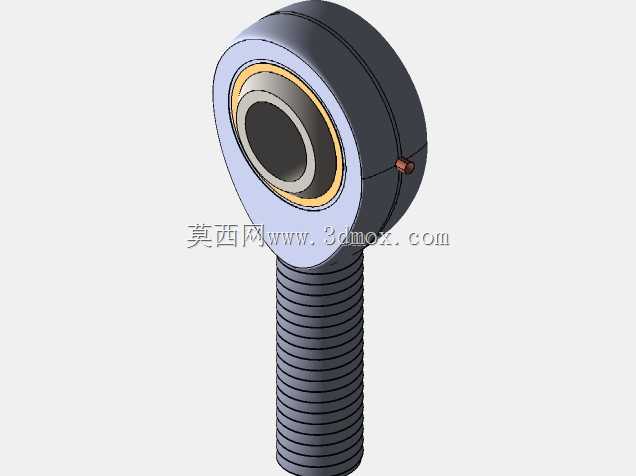

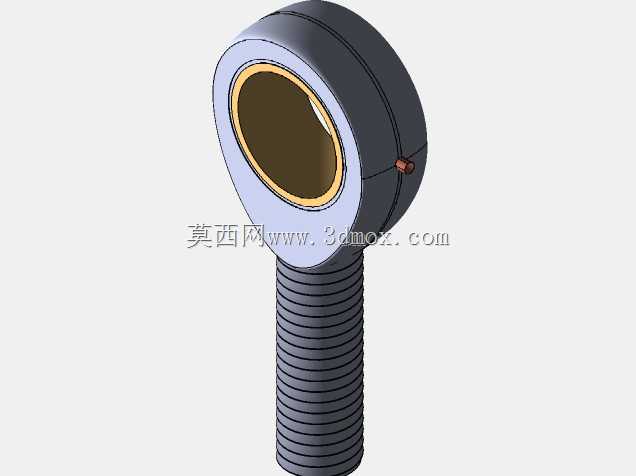

M10外螺纹右侧阳杆端关节轴承结构

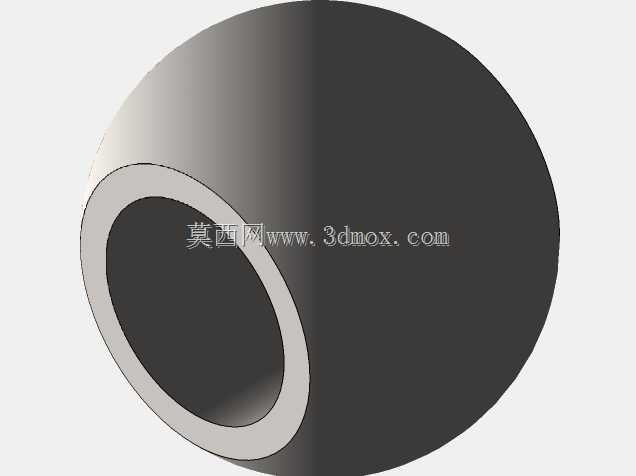

杆端关节轴承作为机械传动系统中常见的铰接类连接件，广泛应用于需要实现小角度摆动、倾斜往复运动的工况场景，在汽车底盘悬架拉杆、工程机械操纵连杆、自动化设备气动缸铰接端、轻工机械传动摆臂等场景中承担着力的传递与运动自由度补偿的核心作用，能够在安装存在一定同轴度偏差、工作过程中出现构件相对偏转的情况下，保证传力路径的稳定，避免构件出现卡滞、附加应力集中导致的疲劳损坏。本次设计的右侧阳杆端轴承，适配10mm直径的配合轴径，杆部采用M10x1.5的公制细牙外螺纹结构，细牙螺纹的选用既保证了足够的螺纹连接强度，也能通过更小的螺距实现铰接位置的微调，满足装配过程中对连杆长度的精准调整需求。从结构设计来看，该轴承采用杆端与外圈一体化的锻造基体结构，杆部外螺纹加工精度满足通用公制螺纹配合公差要求，外圈内部镶嵌带自润滑衬层的内圈组件，内圈内径为10mm，与适配轴形成间隙配合，能够绕轴实现360度周向旋转，同时可沿轴线方向实现最大15度左右的倾斜摆动，补偿多方向的安装与运动偏差。内圈与外圈之间的衬层采用低摩擦系数的复合材料，无需额外定期加注润滑脂即可实现长期免维护运行，降低设备运维成本，外圈侧面设置的注油孔结构也可在重载、高频摆动的极端工况下补充润滑脂，进一步延长轴承的使用寿命。从安装边界来看，该轴承杆部螺纹长度满足常规连杆铰接端的拧入深度要求，外圈最大外径、头部厚度尺寸均符合同规格杆端轴承的通用安装尺寸，可直接替换同型号的进口、国产同参数杆端轴承，无需对配套安装结构进行二次修改。设计过程中重点优化了杆部与头部过渡位置的圆角结构，通过平滑圆弧过渡降低该位置的应力集中系数，保证在承受1000kg基本额定静载荷的工况下，过渡位置不会出现应力断裂风险，同时内圈与外圈的配合间隙经过精准调校，既不会因间隙过大导致传动过程中出现旷量异响，也不会因间隙过小导致摆动卡滞、摩擦阻力过大的问题，能够适配中等载荷、中低摆动频率的各类机械铰接场景，在汽车操纵拉杆、小型工程机械连杆、自动化设备摆臂铰接等场景中均可稳定发挥作用。
