学生方程式赛车防滚笼架结构设计

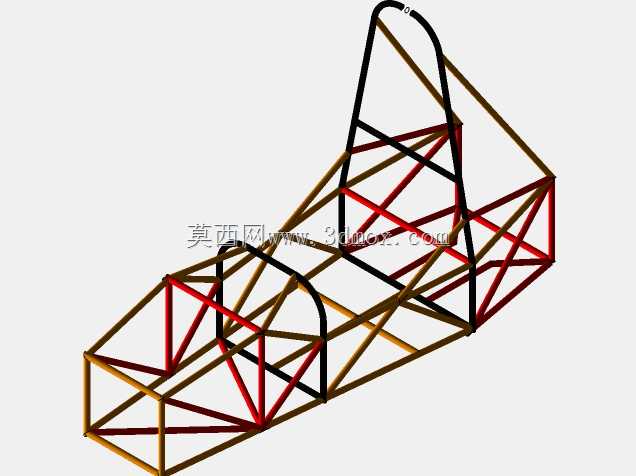

　　该桁架式防滚笼结构，核心服务于学生方程式系列赛事的赛车安全防护需求，适配F1学生赛、Supra、Formula bharat等同类学生设计挑战赛的车辆安全规范，是赛车座舱区域的核心承载与防护结构。从实际赛事应用场景来看，这类防滚笼需要在车辆发生翻滚、侧向碰撞、正面撞击时，为座舱内的车手预留足够的生存空间，避免结构变形侵入车手乘坐区域，同时承担整车车架的核心承载功能，连接前悬安装点、后动力总成安装点、座椅安装点、安全带固定点等核心受力位置，是整车刚度分配的核心骨架。

　　设计过程中首先遵循赛事规则的边界要求，先确定主防滚环、前防滚环、侧边防撞结构、斜向支撑的基本拓扑走向，主防滚环设置在车手头部后方，高度满足头盔与环管的最小安全间隙要求，环管的弯曲半径根据管材规格匹配，避免弯管处出现截面褶皱导致强度下降。前防滚环位于车手前方的座舱入口位置，配合横向支撑管形成方向盘安装、仪表安装的基础基座，同时在正面碰撞时承担分散冲击力的作用。侧边防滚结构沿座舱两侧纵向布置，采用多段斜向交叉的管材排布，在侧向碰撞时可以将冲击力快速传递到主防滚环和前后部的车架结构上，避免侧向受力集中导致座舱侧面变形侵入。

　　管材的排布充分考虑了安装边界的限制，座舱内部的横向支撑管位置避开了车手的腿部活动空间、方向盘操作行程、换挡机构的安装位置，所有管材的连接节点都采用相贯线贴合的焊接设计，保证管材之间的连接焊缝长度足够，应力传递顺畅，避免出现节点处的应力集中。结构的斜向支撑角度经过多轮迭代优化，在保证整体扭转刚度、弯曲刚度满足赛事要求的前提下，尽可能减少冗余管材的使用，控制整体结构的重量，实现轻量化与结构强度的平衡。

　　在功能特性上，该结构除了核心的碰撞防护功能外，还整合了多个附件的安装接口：主防滚环上预留了安全带肩带的安装固定点，安装位置的高度和角度符合人机工程要求，保证碰撞时安全带可以有效约束车手身体；侧边防滚管上预留了车身覆盖件的安装孔位、侧箱散热部件的固定点；底部的纵向主梁上预留了座椅安装滑轨的固定位置、电池组的安装点、灭火系统管路的固定卡扣位置。结构的整体尺寸匹配标准学生方程式赛车的座舱尺寸，宽度满足车手佩戴头盔后的肩部活动空间要求，纵向长度满足从踏板安装区域到防火墙位置的布局要求，高度满足车手坐姿下的头部安全间隙要求，所有外部轮廓尺寸符合赛事的整车尺寸限制规则，不会超出车身覆盖件的安装边界。

　　设计过程中通过仿真手段对结构进行了多工况验证，包括翻滚工况下的顶部受压分析、侧向碰撞时的侧面受力分析、正面碰撞时的冲击力传递路径分析、整车扭转刚度分析，针对应力集中的节点位置调整了支撑管的角度和壁厚，对变形量过大的区域增加了斜向支撑，经过十几次迭代优化后，结构的各项性能指标都满足赛事安全标准，同时整体重量控制在合理区间，不会给整车带来过多的重量负担。这类桁架式防滚笼的结构设计逻辑，也可以延伸应用到其他小型竞速车辆、越野车辆的安全车架设计中，通过管材拓扑的调整适配不同车型的尺寸和防护要求，核心都是通过空间桁架的力流分散特性，用最少的材料实现最高的结构强度和防护性能。在实际加工层面，所有管材的相贯线切口都可以通过数控切管设备一次加工成型，保证焊接时的贴合精度，降低焊接变形的风险，焊接完成后通过局部热处理消除焊接应力，保证结构的长期使用稳定性，避免赛事过程中出现焊缝开裂、结构变形的问题。
