货运捆扎用棘轮式拉紧锁具结构

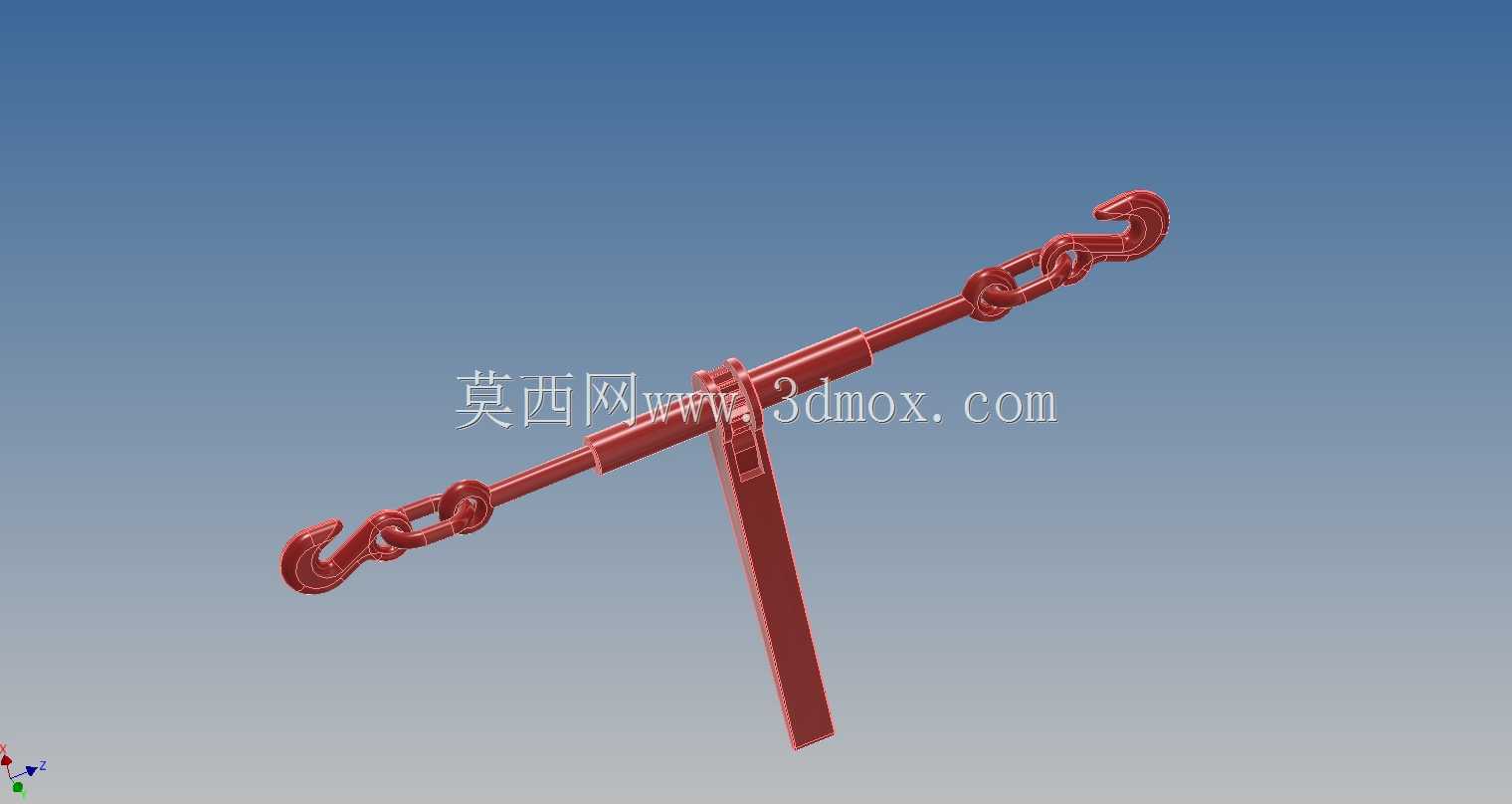

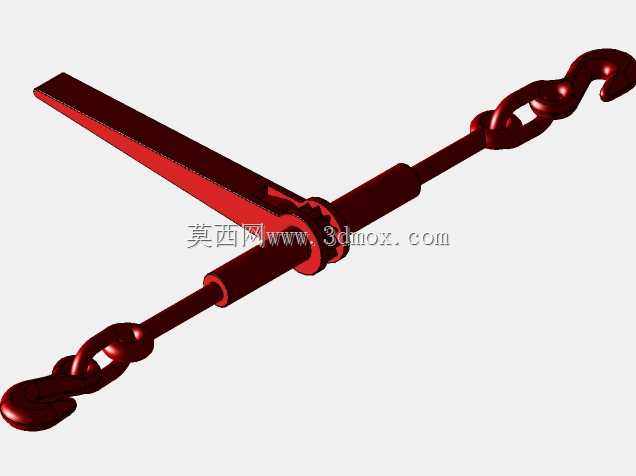

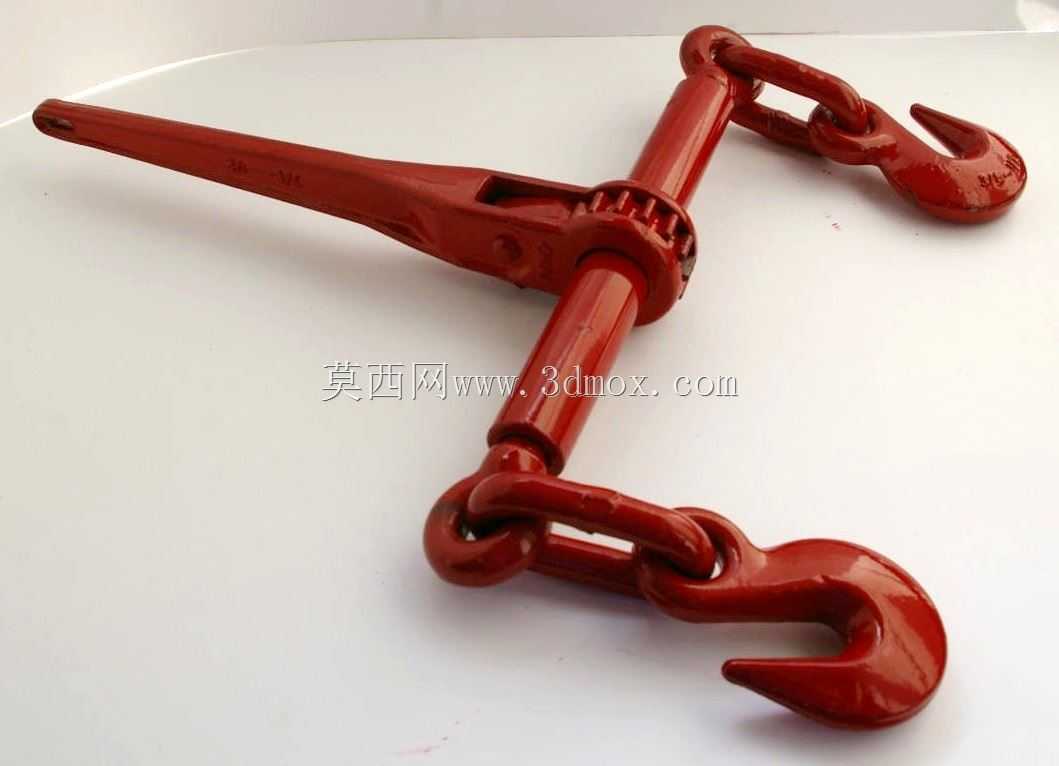

在公路货运、集装箱转运的作业场景中，货物在运输过程中会因车辆启停、转向、路面颠簸产生纵向、横向的位移与窜动，若没有可靠的捆扎拉紧装置，极易出现货物偏移、倾翻甚至坠落的安全事故，棘轮负载活页夹正是针对这类重载捆扎需求设计的机械式拉紧锁具，主要用于卡车货厢、平板拖车与集装箱之间的刚性捆扎固定，也可适配重型设备转运、钢结构件运输等场景的货物拉紧作业，依靠机械结构实现张紧力的可控调节与锁止，避免传统绳索捆扎张紧力不足、易松脱的问题。该产品核心功能是通过棘轮机构的单向锁止特性，将两端挂钩连接的捆扎链条逐步拉紧，在达到所需张紧力度后自动锁止，不会因负载波动出现回松，需要释放时只需拨动解锁拨片即可快速松开，操作过程无需额外辅助工具，单人即可完成全部捆扎与松解作业。从设计思路来看，整体采用杠杆式棘轮传动结构，主体杆身作为受力承载主体，中部集成的棘轮组件搭配加长操作手柄，利用杠杆原理降低操作时的施力力度，让操作人员无需过大臂力即可实现数吨级负载的张紧锁止；两端的连接结构采用标准链条挂钩设计，挂钩带防脱舌片，挂接后可避免链条从挂点意外脱出，挂钩与杆身之间通过螺纹调节结构连接，可根据实际挂接距离调整初始安装长度，适配不同间距的挂点安装需求。外形方面整体为长杆式结构，操作手柄垂直于主杆身布置，收拢状态下不会额外占用过多横向空间，安装时只需将两端挂钩分别挂接在货厢挂点与集装箱固定挂耳上，转动操作手柄带动棘轮转动即可逐步收短有效长度实现张紧，安装边界适配市面上主流货运卡车、标准集装箱的通用挂点尺寸，无需对现有车辆、集装箱的挂点结构做额外改造即可直接使用。整体受力部件均采用等强度设计，杆身、棘轮齿、挂钩的受力截面经过载荷校核，在额定负载下不会出现塑性变形或断裂，棘轮齿的啮合角度经过优化，锁止后啮合面受力均匀，不会出现跳齿、滑齿的问题，表面做防锈涂覆处理，可适应户外露天运输过程中的雨淋、扬尘等复杂工况，长期使用也不会出现锈蚀卡滞的问题，相比传统的钢丝绳拉紧器，该结构的张紧力更直观可控，锁止可靠性更高，松解速度更快，非常适合高频次的货运装卸捆扎作业场景，能有效提升货物捆扎的作业效率，降低运输过程中的货物固定安全风险。
