自行车车架焊接装配定位夹具架

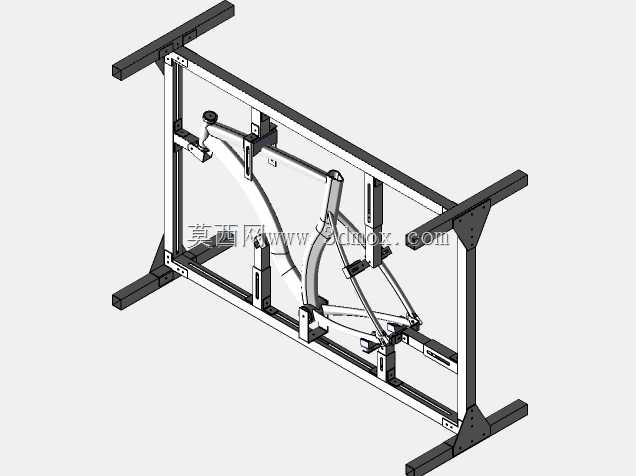

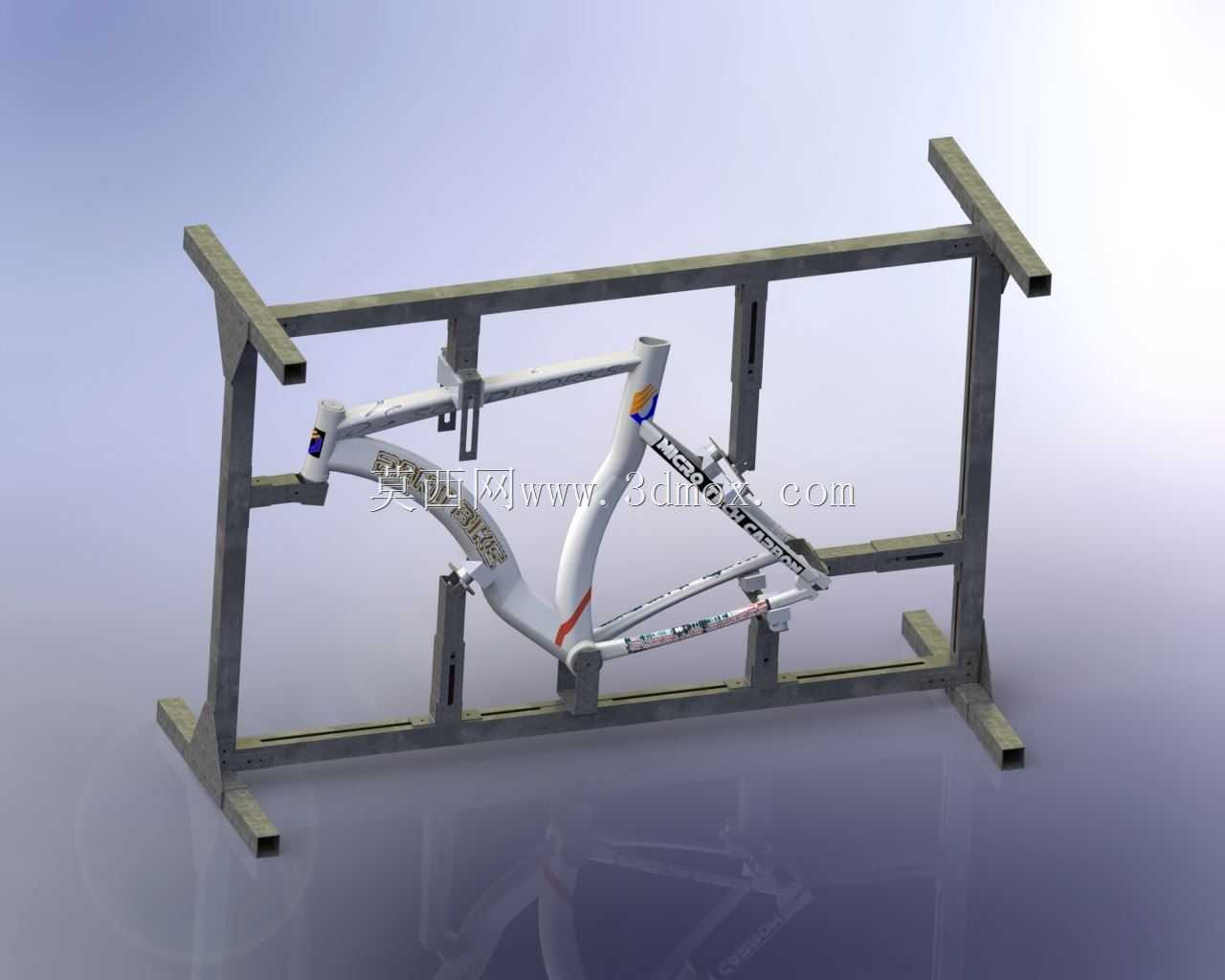

该款夹具架主要应用于自行车整车生产制造环节中的车架加工工位，覆盖车架焊接、管件拼接、精度校验、部件预装等多道核心工序，是自行车量产线与定制车架工坊中保障产品一致性的核心工装设备。在实际生产场景中，自行车车架由多根异形金属管件拼接而成，不同管径、不同弯折角度的管件如果缺乏精准定位，很容易出现焊接错位、前后轮安装同轴度偏差、五通位置偏移等问题，直接影响后续整车装配的适配性，甚至会造成骑行过程中的受力不均带来安全隐患，这款夹具架正是为解决这类定位痛点设计。从功能特性来看，架体采用框架式方管焊接结构作为承载主体，整体刚性充足，能够承受焊接过程中的外力冲击与管件装夹时的作用力，不会出现形变偏移；架体上设置了多组可调节定位支撑点，分别对应自行车车架的头管、上管、下管、座管、后叉尾钩等关键安装基准位，每个支撑点位都可以根据不同型号车架的尺寸参数调整位置与夹持间距，既可以适配常规量产的通勤车、山地车车架，也能满足定制款异形车架的装夹需求，装夹完成后可以将车架牢牢固定在预设空间位置上，操作人员无需反复扶持对齐管件，即可完成焊接、打磨、配件预装等操作，大幅降低人工对位的误差，提升单工位加工效率。从设计思路来看，这款夹具架优先考虑了操作便利性与定位精度的平衡，整体采用开放式框架结构，没有多余的遮挡结构，操作人员可以从架体的前后左右多个方位接触到车架的各个加工位置，不会因为架体结构阻挡影响焊接走枪或者打磨操作；底部的支撑脚采用平直方管结构，既可以直接放置在平整车间地面上使用，也可以通过螺栓穿过型材预留孔位固定在工作台面上，适配不同车间的工位布局需求；所有定位夹持点位都避开了车架的焊缝位置与后续需要安装配件的连接位，不会在加工过程中与操作工具、待装配件产生干涉。从安装边界与尺寸适配来看，架体的整体宽度、高度与长度围绕常规成人自行车车架的外轮廓尺寸设计，预留了足够的操作空间，可夹持的车架尺寸覆盖从20寸小轮径车架到29寸大轮径山地车架的范围，架体自身的底部支撑跨度经过优化，放置在地面时重心稳定，即使装夹较重的钢制车架也不会出现倾翻风险，架体上的各调节部位都预留了足够的调整行程，可以兼容同系列不同尺码的车架装夹需求，无需频繁更换工装就能完成多规格产品的加工切换，能够有效降低中小批量自行车生产的工装投入成本。
