汽车车架部件自动焊接定位工装夹具

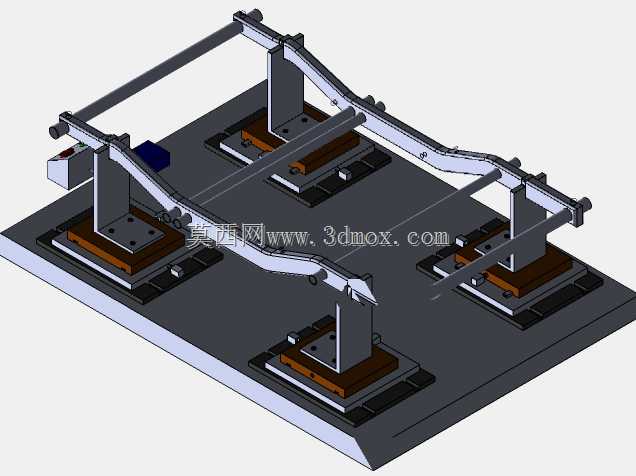

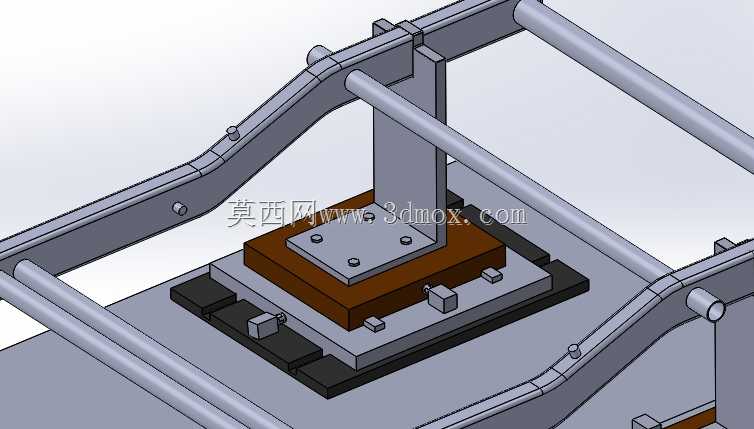

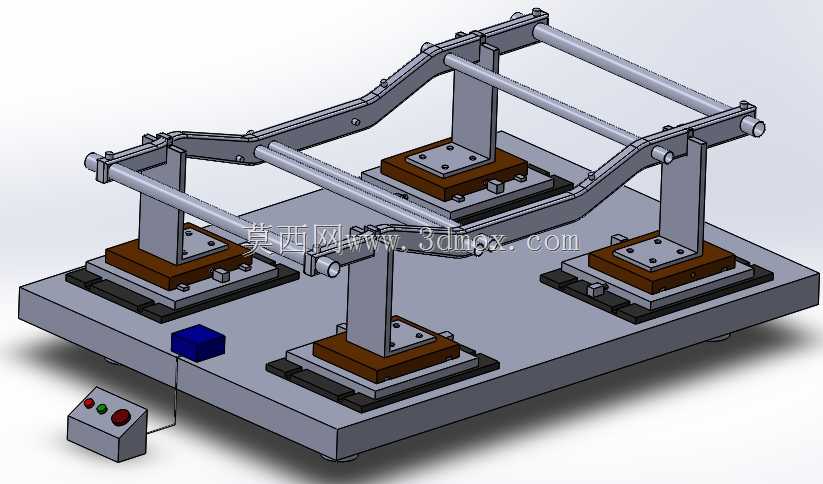

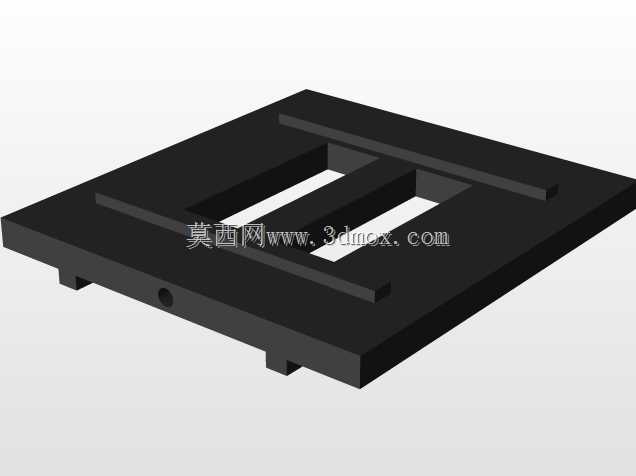

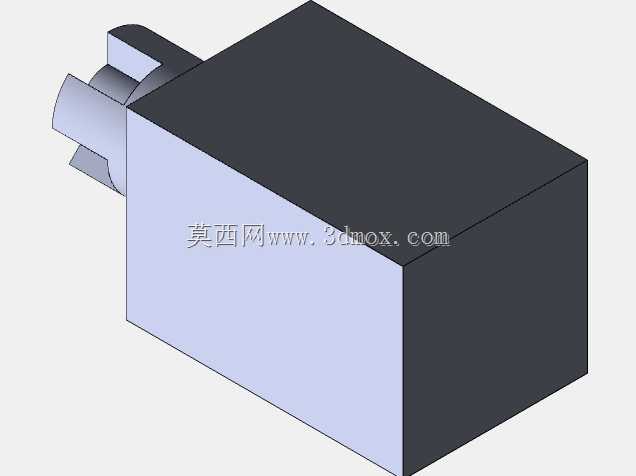

该焊接夹具主要应用于汽车零部件焊装生产环节，针对车架类长条形框架构件的焊接工序设计，可在批量焊接作业中完成待焊工件的精准定位与牢靠装夹，替代传统人工划线对位、简易夹具固定的作业模式，有效降低焊接过程中工件受热变形产生的尺寸偏差，提升焊装工序的加工精度与生产效率，适配汽车零部件制造车间的批量焊装工位，可配合人工焊接作业或自动焊接设备完成多道焊缝的连续加工。整套夹具以厚重的铸铁平台作为安装基座，基座平面经过精铣加工保证平面度公差，为整套工装提供稳定的刚性支撑，避免焊接作业过程中工装自身产生晃动或形变。基座上根据待焊工件的结构形态，均匀布置四组立式支撑定位组件，每组组件底部设置可微调的垫高垫块，可根据工件的实际尺寸偏差进行毫米级的高度调整，支撑柱顶端设置与工件轮廓匹配的仿形定位块，定位块采用耐磨钢材制作，表面做淬火硬化处理，长期与工件接触摩擦也不会出现凹陷磨损，保证定位精度的长期稳定性。相邻支撑柱之间设置横向导向杆结构，可对工件的横向窜动进行限位，同时可根据不同规格工件的宽度尺寸调整支撑组件的安装位置，适配一定尺寸范围内的同类型框架工件焊接需求。基座侧方配套设置独立的控制按钮盒，盒体集成启动、急停等操作按钮，通过线缆与夹具的气动锁紧组件连通，操作人员放置好待焊工件后，按下启动按钮即可驱动所有定位压块同步锁紧工件，无需逐个手动拧紧夹具，大幅缩短工件装夹的辅助时间，遇到紧急情况时按下急停按钮可立刻解除锁紧状态，保障作业安全。整套夹具的安装边界以基座底面为安装基准，可直接固定在车间焊装工位的工作台面上，所有定位组件的高度均控制在合理范围内，不会遮挡焊缝位置，为焊枪操作预留充足的作业空间，避免焊接过程中焊枪与工装发生干涉。设计过程中充分考虑焊接作业的高温飞溅特性，所有定位组件的外露面都做了防飞溅处理，焊接产生的高温焊渣溅落到工装上不会产生粘连，日常清理维护十分便捷，同时整体结构采用模块化设计，易磨损的定位块、压块部件都采用螺栓连接固定，后期出现磨损时可快速更换备件，无需整套工装报废，有效降低长期使用成本。
