交错轴传动蜗轮蜗杆啮合结构设计

项目分类:3D模型 发布时间:2021-05-11 ID:171061

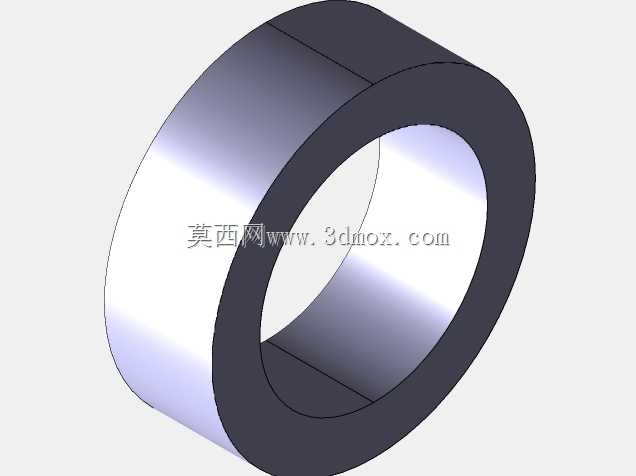

  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计

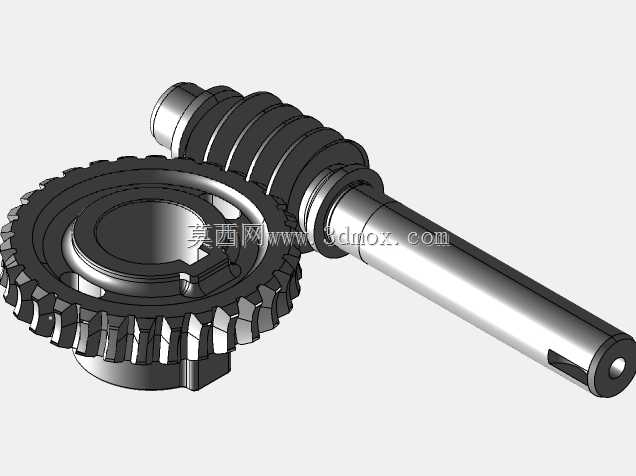

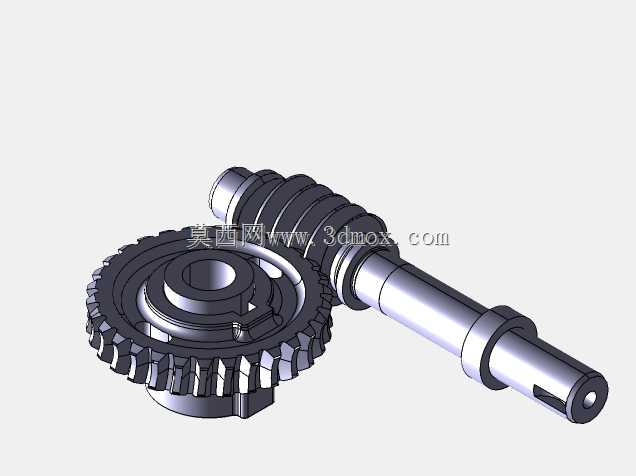

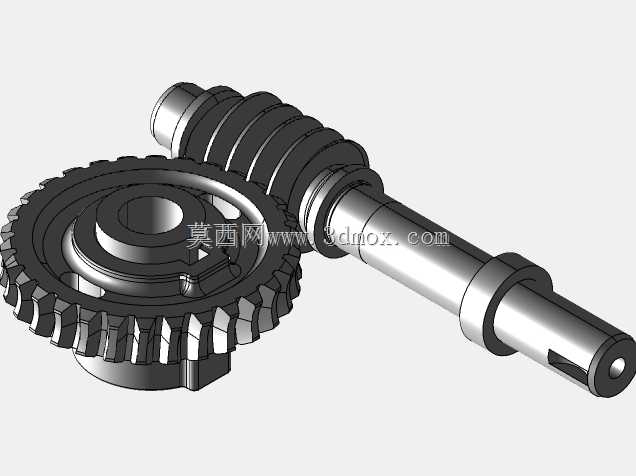

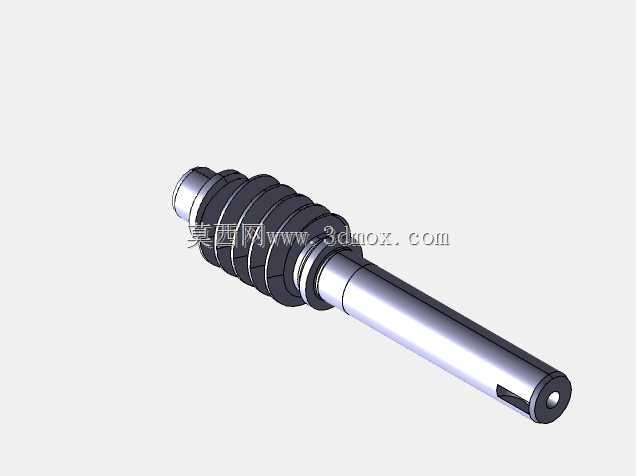

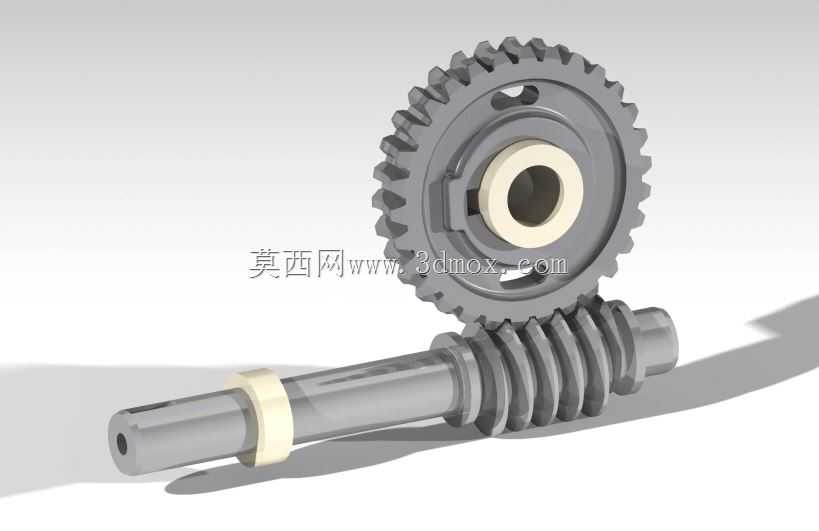

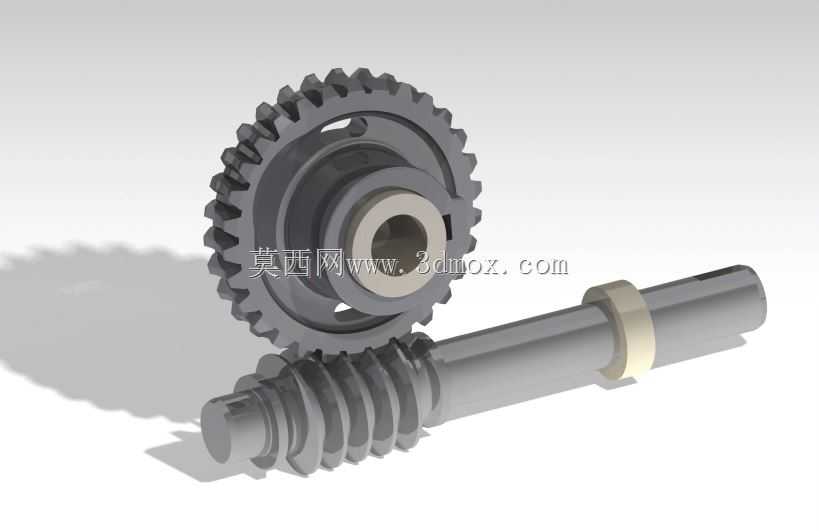

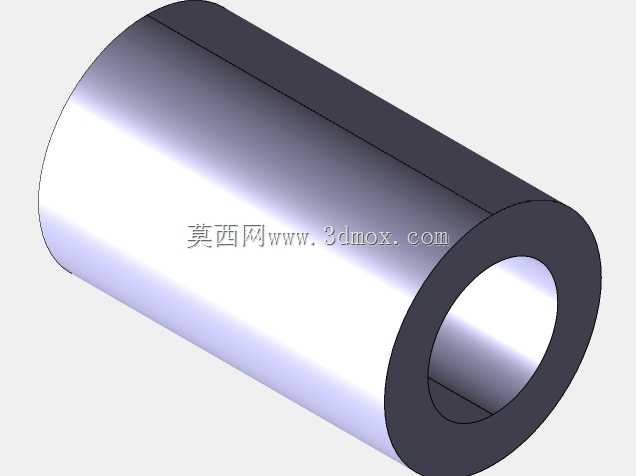

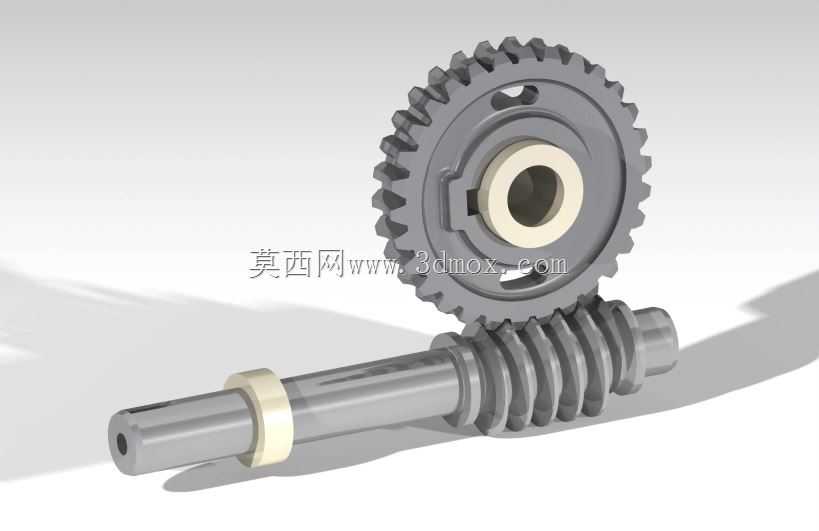

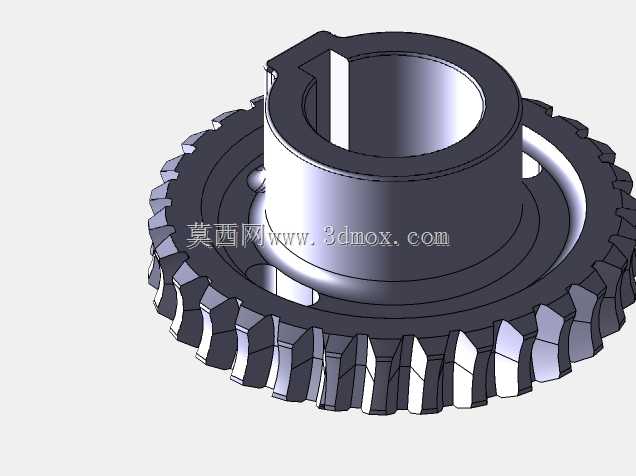

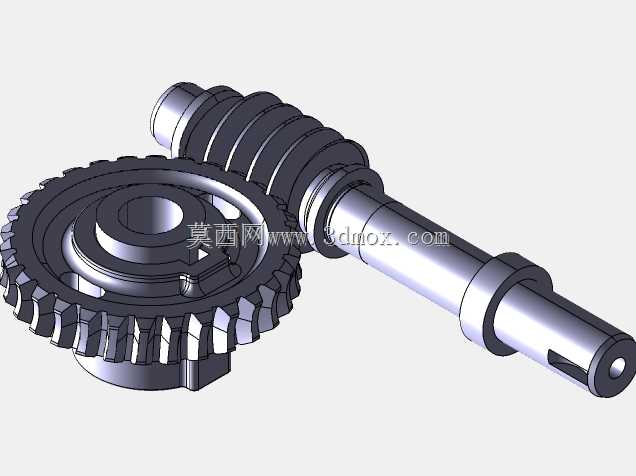

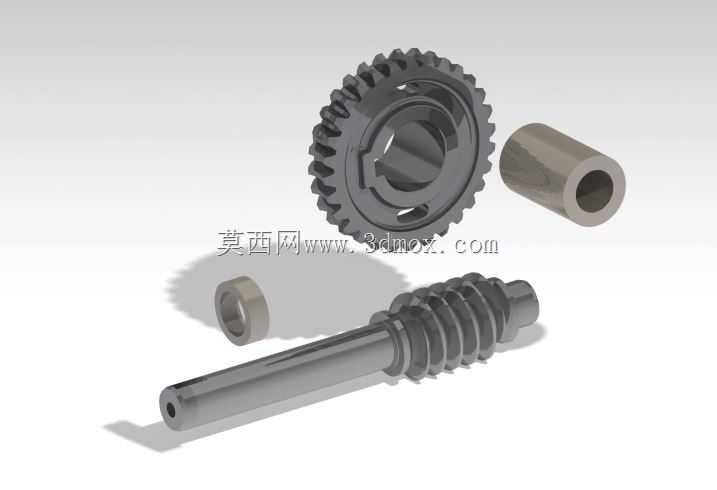

这套蜗轮蜗杆啮合结构,是交错轴传动场景下应用极为广泛的机械传动部件,核心适配两轴空间垂直交错的动力传递需求,在各类需要大减速比、低运行噪音、反向自锁特性的机械设备中承担核心传动功能,常见应用覆盖轻工输送设备、小型自动化生产线进给机构、舞台升降装置、阀门驱动执行端、家用电梯曳引辅助机构等场景,能够在紧凑的安装空间内实现高扭矩的平稳传递,相比平行轴圆柱齿轮传动,同等减速比下结构体积可缩小40%以上,非常适合安装空间受限的动力传输工位。从实际功能特性来看,该结构通过蜗杆的螺旋齿面与蜗轮的渐开线轮齿连续啮合传递动力,单级传动即可实现10-80的大减速比,传动过程中多齿同时参与啮合,接触应力分布均匀,运行冲击与振动远低于普通直齿轮传动,运转噪音可控制在60分贝以内,适配对运行静谧性有要求的室内作业设备;同时当蜗杆导程角小于啮合轮齿当量摩擦角时,结构可实现反向自锁,即仅能由蜗杆驱动蜗轮转动,无法通过蜗轮反向带动蜗杆,该特性可在升降类设备中省去额外的制动结构,避免负载下坠风险,大幅提升设备运行的安全冗余。在设计思路层面,该结构优先匹配通用安装场景的适配性,蜗杆采用轴齿一体化设计,两端预留标准轴承安装轴颈,轴肩位置设置轴套定位卡槽,可直接适配标准深沟球轴承的安装尺寸,无需额外定制连接轴件;蜗轮采用轮芯与齿圈的组合式结构逻辑,中心设置通孔与键槽安装位,可直接与输出轴通过平键实现周向固定,端面预留螺纹孔位用于安装轴向定位挡圈,装配流程无需复杂工装即可完成。从安装边界来看,蜗杆轴的轴向安装尺寸预留了足够的轴承压装与端盖固定空间,蜗轮的径向最大轮廓尺寸与蜗杆中心距严格按照标准模数匹配,安装时仅需保证两轴的中心距公差、轴线垂直度公差在设计允许范围内,即可实现顺畅啮合,不会出现卡滞、偏磨等问题;齿面啮合区域经过修形优化,可补偿一定范围内的安装误差,降低现场装配的精度要求,适配多数非高精度加工的设备机架安装场景,同时啮合齿面预留了充足的润滑储油间隙,可适配脂润滑与油浸润滑两种方式,日常维护周期相比普通齿轮传动延长30%以上,能够有效降低设备长期运行的维护成本。
