恒啮合多档位手动变速齿轮传动结构

项目分类:3D模型 发布时间:2021-05-11 ID:171177
  • 恒啮合多档位手动变速齿轮传动结构
  • 恒啮合多档位手动变速齿轮传动结构
  • 恒啮合多档位手动变速齿轮传动结构
  • 恒啮合多档位手动变速齿轮传动结构
  • 恒啮合多档位手动变速齿轮传动结构
  • 恒啮合多档位手动变速齿轮传动结构
  • 恒啮合多档位手动变速齿轮传动结构
  • 恒啮合多档位手动变速齿轮传动结构
  • 恒啮合多档位手动变速齿轮传动结构

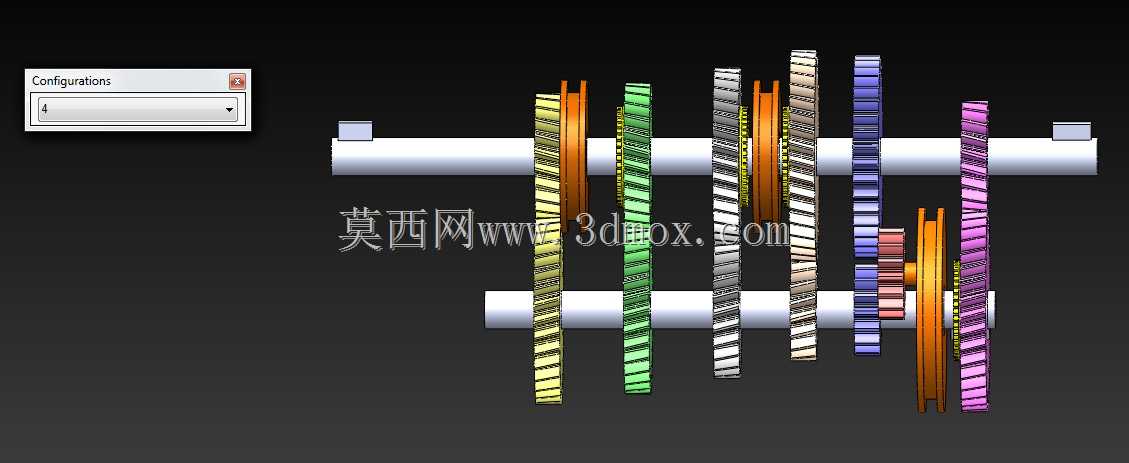

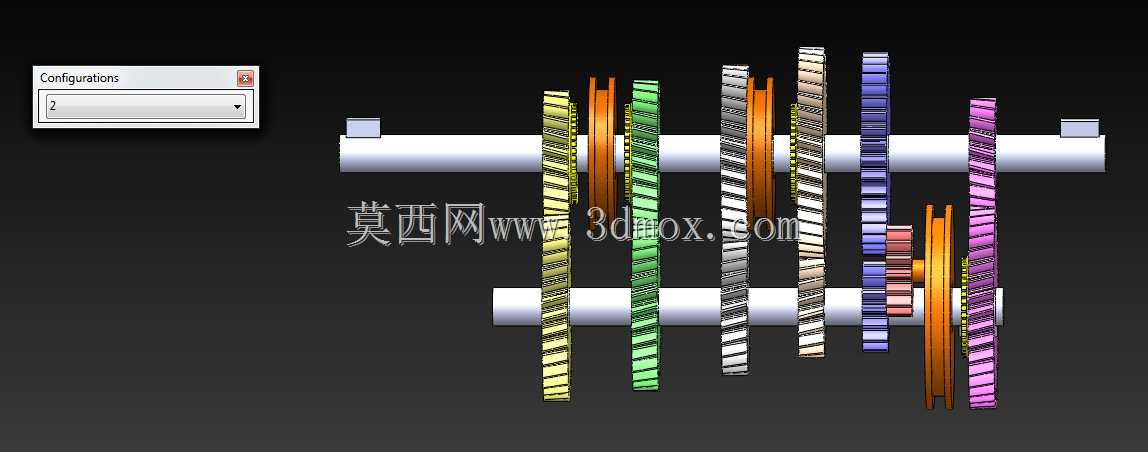

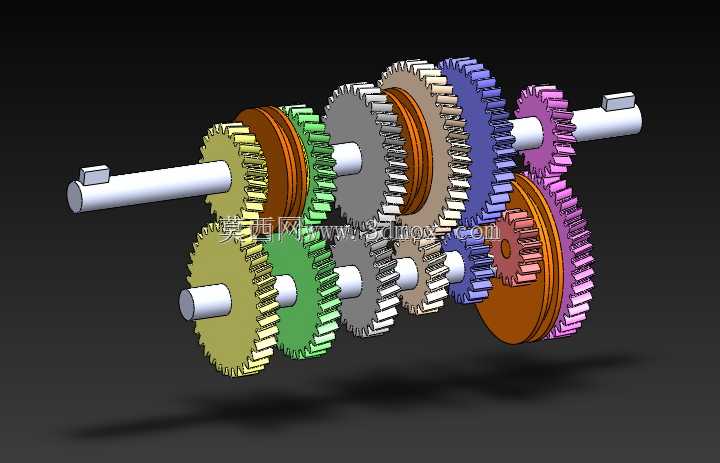

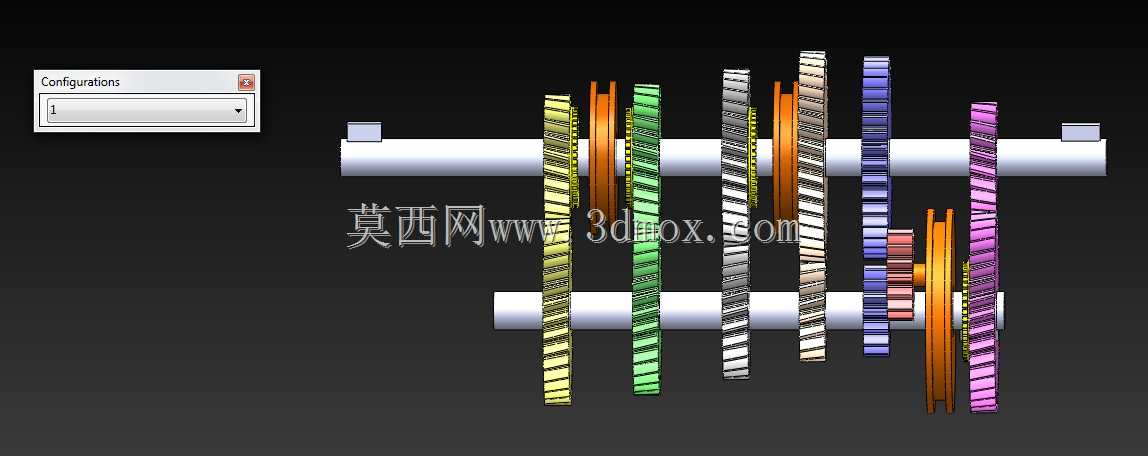

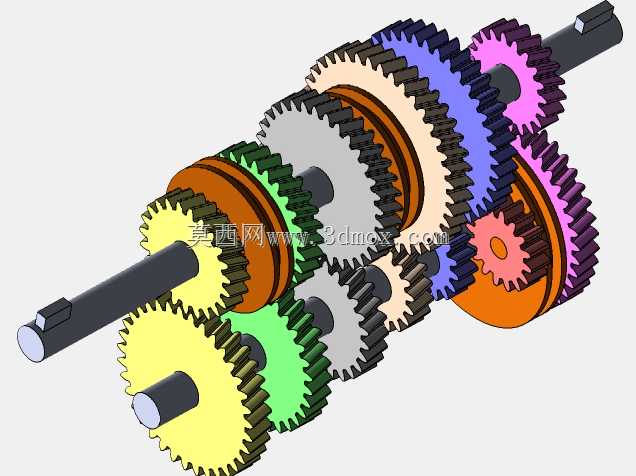

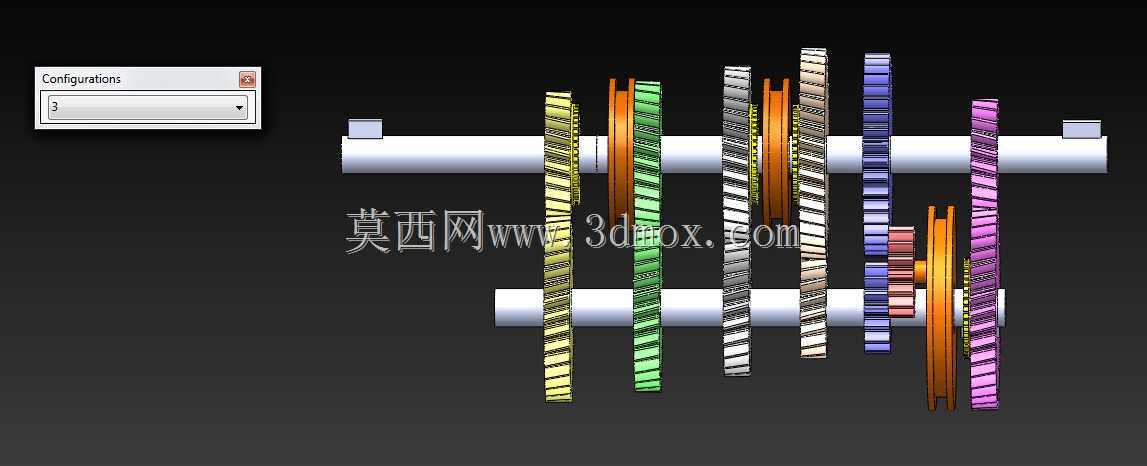

该手动变速齿轮传动结构,主要应用于需要多档位扭矩、转速切换的动力传输场景,覆盖传统燃油乘用车、轻型载货车辆、小型工程作业机械以及部分固定式工业动力传动设备的动力匹配环节,核心作用是在动力输入源转速、扭矩输出范围有限的前提下,通过不同齿数齿轮的啮合切换,改变输出端的转速与扭矩参数,匹配设备不同工况下的动力需求,比如车辆起步时需要大扭矩低转速输出,高速巡航时需要高转速低扭矩输出,这类变速结构能够通过换挡操作完成动力参数的适配,保障动力源始终工作在高效区间。整套传动结构采用平行轴双轴布置方案,输入轴与输出轴保持平行安装,轴系上依次排布不同齿数、不同齿形的传动齿轮,其中低速档位采用直齿轮设计保障大扭矩传递时的结构强度,高速档位搭配斜齿轮降低传动过程中的啮合噪音与冲击,提升高速运转时的平顺性。设计过程中首先根据目标应用场景的动力参数需求,计算各档位对应的传动比数值,匹配对应齿数的主从动齿轮,确保各档位传动比级差合理,避免换挡过程中出现转速差过大导致的打齿、冲击问题;齿轮安装位置严格对应换挡机构的拨叉行程,同步器组件布置在相邻档位齿轮之间,保障换挡操作时齿轮能够平顺啮合,减少换挡阻力与齿轮磨损。所有齿轮与轴的配合采用花键连接结构,既保障扭矩传递的可靠性,也方便滑动齿轮在轴上的轴向移动完成换挡动作,轴系两端预留标准轴承安装位,适配常规深沟球轴承的安装尺寸,整体结构的轴向与径向安装边界充分考虑常规变速箱壳体的内部空间,输入、输出轴端伸出长度匹配通用联轴器、离合器的连接尺寸,无需额外改装即可直接适配同规格的传动系统安装需求。整套结构的齿轮啮合间隙经过合理调校,既避免间隙过大导致传动过程中出现冲击异响,也防止间隙过小导致齿轮运转卡滞、润滑油脂无法充分进入啮合面造成异常磨损,各档位齿轮的齿面参数经过优化,在保障传动强度的前提下尽可能降低啮合阻力,提升整体传动效率。
